DEUTSCH
DE
Größen
PWM Gebläsesignal (%).
5
PWM = 100% entspricht 99 am Display
Zum Beispiel: 66 %
6 Druckwächterkontakt geöffnet/geschlossen
Zum Beispiel: Kontakt geöffnet
Umlaufpumpe oder Stellventil Einzeleinheit on/off
7
Zum Beispiel: Umlaufpumpe ON
Zum Beispiel: Umlaufpumpe OFF
Max. Ionisationsstrom (Bereich 0 bis 99) beim
8
ersten Versuch
Zum Beispiel: Max. Ionisationsstrom 80
Betriebsstunden der Einheit (0 bis 9999 Stunden)
Zum Beispiel: 8050 Stunden: am Display erschei-
9
nen nacheinander und paarweise zuerst Tausender
und Hunderter, dann Zehner und Einheiten.
MODUS PROGRAMMIERUNG FÜR INSTALLATEUR
Die Installateurparameter können durch Eingabe des Passworts
(22) bearbeitet werden.
Das Passwort der Installateurebene ermöglicht das Anzeigen und
Bearbeiten der Betreiber- und Installateurparameter.

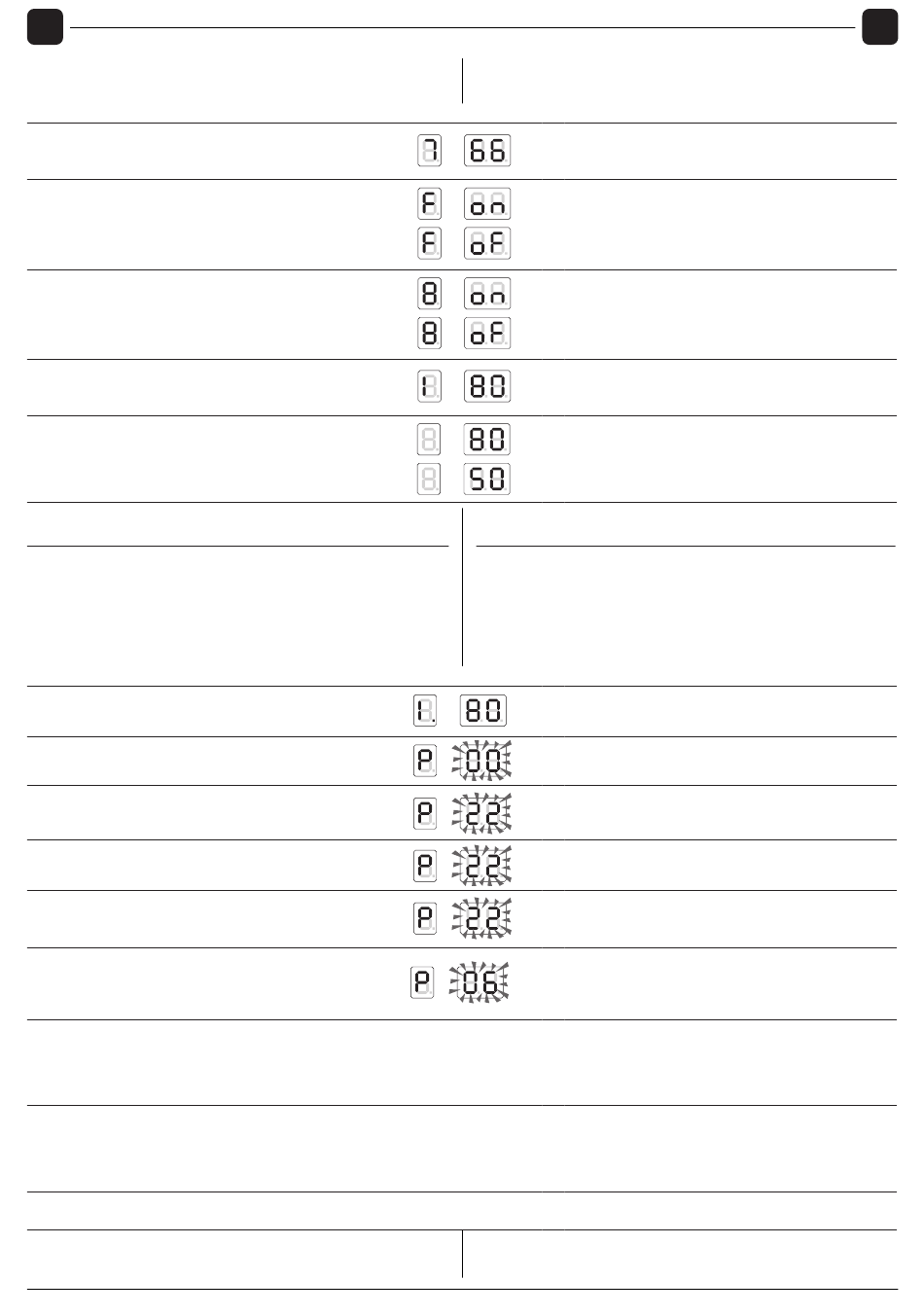

Aufrufen des Programmiermodus:
Vorgehensweise
1 Bsp: die Vorlauftemperatur T1 beträgt 80°C
2 Tastenkombination "MODE" und "MEMO" drü-
cken. Nach 5 s blinken zweite und dritte Stelle.
Mit "+" und "-" über der rechten Stelle die zweite
3
Ziffer des Passworts eingeben.
Zum Beispiel: Passwort = X2
4 Durch
Drücken
von
Passwortziffer speichern.
Mit "+" und "-" über der mittleren Stelle die erste
5
Ziffer des Passworts eingeben.
Zum Beispiel: Passwort = 22
Durch Drücken von "MEMO" das Passwort bestäti-
gen, bei falscher Eingabe kehrt die Platinen in den
6
Modus Display zurück. Bei richtigem Passwort
erscheint der erste Parameter P06.
Durch Drücken von "+" oder "-" werden die durch das
Passwort freigegebenen Parameter durchgeblättert.
7
"MODE" drücken und mit dem Bearbeiten der
Parameter beginnen. Das Display zeigt abwechselnd
den Eintrag P-XX und den entsprechenden Wert.
Mit "+" und "-" wird der Parameterwert geändert.
8
Bei jedem Tastendruck stoppt die alternierte
Parameter- und Wertanzeige 5 s lang auf dem Wert.
9 Mit "MEMO" wird der neue Parameterwert gespei-
chert.
Zum Beenden des Programmiermodus für Installateur die Taste "MODE"
drücken. Die vollständige Parameterliste findet sich auf Seite 60.
24
"MEMO"
die
zweite
Display
Grootheid
PWM signaal van de ventilator (%).
5
Als PWM = 100%, staat er op het display 99
Bijv.: 66 %
6 Contact drukregelaar open/dicht
Bijv. contact open
Circulatiepomp of motorbediende klep afzonderlij-
ke unit on/off
7
Bijv. Circulatiepomp ON
Bijv. Circulatiepomp OFF
Max. ionisatiestroom (van 0 tot 99) bij eerste
8
poging
Bijv. max. ionisatiestroom van 80
Bedrijfsuren van de unit (van 0 tot 9999 uur)
Bijv. 8050 uur: op het display verschijnen achte-
9
reenvolgens en twee aan twee, eerst duizend- en
honderdtallen en daarna tientallen en eenheden.
PROGRAMMEERMODUS VOOR DE INSTALLATEUR
De installateur kan de parameters wijzigen door het wachtwoord
(22) in te voeren.
Met het wachtwoord voor het installatieniveau kunnen de gebrui-
kers- en installatieparameters weergegeven en gewijzigd worden.
Toegangsprocedure programmeermodus:
Display
Procedure
1 Bijv: de toevoertemperatuur T1 is 80°C
2 Druk op "MODE" en "MEMO". Na 5 s knippert het
tweede en derde cijfer.
Gebruik "+" en "-" om als rechterteken het tweede
3
cijfer van het wachtwoord in te voeren.
Bijv. wachtwoord = X2
4 Druk op "MEMO" om het tweede cijfer van het
wachtwoord op te slaan.
Gebruik "+" en "-" om als middelste teken het eer-
5
ste cijfer van het wachtwoord in te voeren.
Bijv. wachtwoord = 22
Druk op "MEMO" om het wachtwoord te beve-
stigen; is het wachtwoord verkeerd, dan keert de
6
modus Display weer terug. Is het wachtwoord juist,
dan wordt de eerste parameter P06 weergegeven.
Druk op "+" en "-" om door de met het wachtwo-
ord geactiveerde parameters te bladeren. Druk op
7
"MODE" om te beginnen met wijzigen van de para-
meters. Nu wordt afwisselend de melding P-XX en
de betreffende waarde op het display weergegeven.
Met "+" en "-" kan de parameterwaarde gewijzigd
worden. Telkens wanneer er een toets wordt inge-
8
drukt stopt de afwisselende weergave van parame-
ter en betreffende waarde gedurende 5 s en wordt
alleen de waarde weergegeven.
9 Met "MEMO" kan de nieuwe parameterwaarde
opgeslagen worden.
Druk op de toets "MODE" om de programmeermodus voor de instal-
lateur te verlaten. Voor de volledige lijst met parameters zie pag.
60.
NEDERLANDS
NL
