DEUTSCH
DE

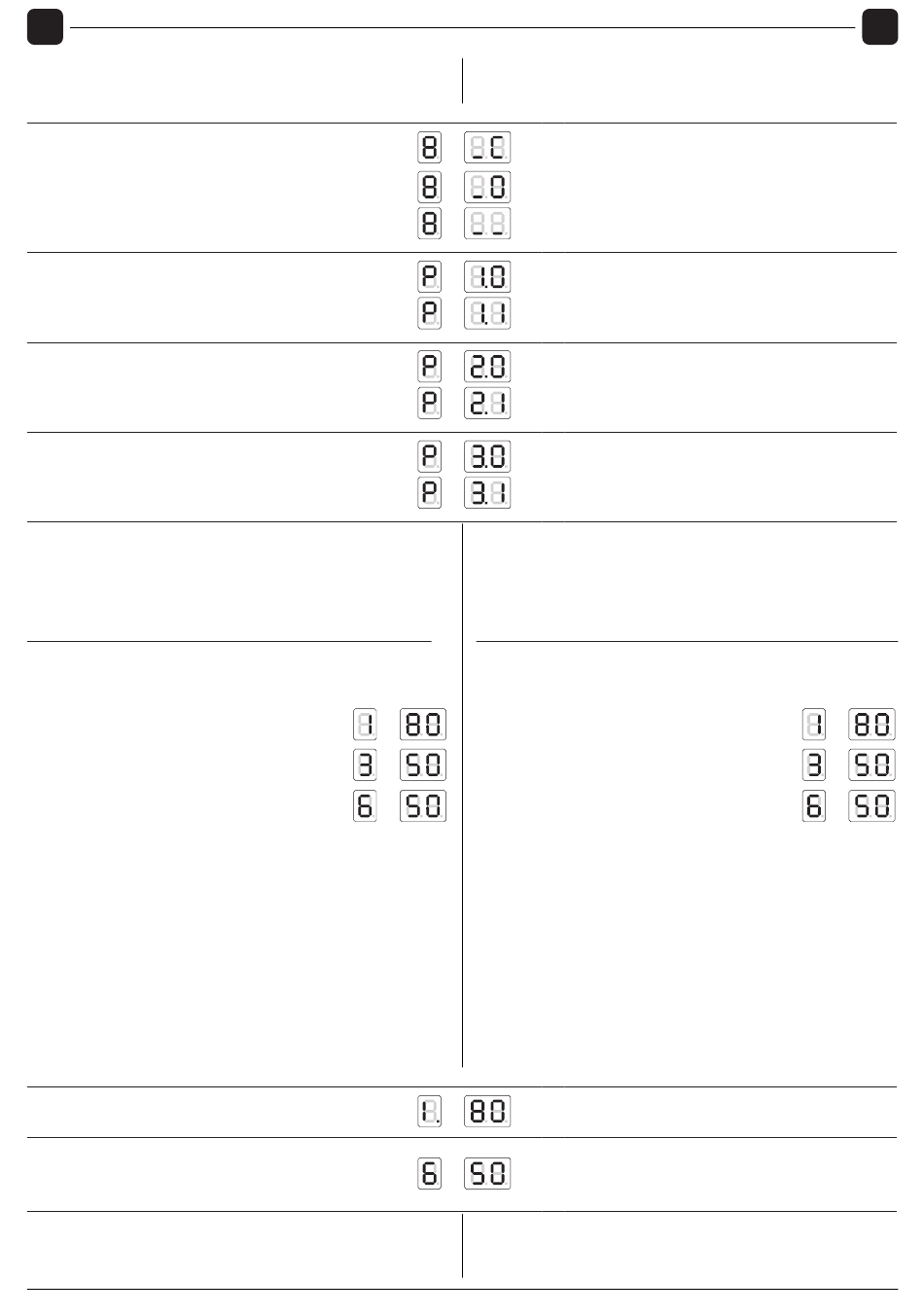

Valeurs visualisées
État de fonctionnement vanne mélangeuse.
8
Par ex. en fermeture, en ouverture, en pause.
État de fonctionnement du circulateur principal.
9
Par ex. circulateur ne fonctionnant pas, circulateur
fonctionnant
État de fonctionnement du circulateur sanitaire.
10
Par ex. circulateur ne fonctionnant pas, circulateur
fonctionnant
État de fonctionnement du circulateur secondaire.
11
Par ex. circulateur ne fonctionnant pas, circulateur
fonctionnant
Zum Beenden der Wertanzeige die Taste "MEMO" drücken.
Wird innerhalb von 5 Minuten kein Vorgang ausgeführt, kehrt die
Platine automatisch wieder in den Modus Display zurück.
BEARBEITUNG DER BENUTZERPARAMETER
Durch Drücken von "SEL" werden nacheinander folgende Werte
eingeblendet:
- Vorlauftemperatur T1 des
Hochtemperaturkreises
- Warmwassertemperatur T3
- Vorlauftemperatur 2. Kreis bzw. des
Niedertemperaturkreises T6.
Bearbeitung der entsprechenden Sollwerte:
- Durch Drücken der Taste "MODE", erscheint der betreffende Werte
und die zwei rechten Stellen blinken.
- Soll der Wert unverändert übernommen werden, zur Rückkehr in den
Modus Display abermals "MODE" drücken.
- Soll der Wert dagegen bearbeitet werden, durch Drücken von "+"
bzw. "-" den gewünschten Wert aufrufen. Den neuen Wert mit Taste
"MEMO" speichern. Der Anzeigewert blinkt nicht mehr und das
Display blendet wieder den Modus Display ein.
Beispiel: Sollwertänderung des Niedertemperaturkreises von 50
auf 40°C.
Vorgehensweise
1 Bsp:
Angezeigter
Hochtemperaturkreis 80°C
Durch Drücken von "SEL" den Modus Anzeige
aufrufen, abermals drücken und die erste Stelle auf
2
6 setzen, um den Eingabewert anzuzeigen. Bsp:
50°C.
22
Displaywert
für
den
Display
Weergegeven waarden
8 Bedrijfsstatus mengklep
Bijv. dicht, open, onderbreking
Bedrijfsstatus hoofdcirculatiepomp
9
Bijv. circulatiepomp werkt, circulatiepomp werkt
niet
Bedrijfsstatus circulatiepomp sanitair warm water
10
Bijv. circulatiepomp werkt, circulatiepomp werkt
niet
Bedrijfsstatus secundaire circulatiepomp
11
Bijv. circulatiepomp werkt, circulatiepomp werkt
niet
Druk op de toets "MEMO" om weergave van de waarden af te
sluiten.
Indien er binnen 5 minuten geen toets wordt bediend, keert auto-
matisch de modus Display terug.
WIJZIGEN VAN DE GEBRUIKERSPARAMETERS
Door te drukken op "SEL" verschijnen achtereenvolgens onder-
staande waarden in beeld:
- Toevoertemperatuur T1 van het hoge tempe-
ratuurcircuit.
- Temperatuur sanitair water T3.
- Toevoertemperatuur tweede circuit of lage
temperatuurcircuit T6.
Ga als volgt te werk om de betreffende setpoints te wijzigen:
- Druk op de toets "MODE"; de betreffende waarde wordt weerge-
geven en beide cijfers rechts knipperen.
- Hoeft de waarde niet gewijzigd te worden, druk dan weer op
"MODE" om terug te gaan naar de modus Display.
- Om de waarde te wijzigen drukt u op "+" of "-" tot de gewenste
waarde is ingesteld. Druk op "MEMO" om de nieuwe waarde in
het geheugen op te slaan. De afgebeelde waarde knippert niet
meer en de modus Display wordt opnieuw weergegeven.
Voorbeeld: wijzigen van het Setpoint van het lage temperatuurcir-
cuit van 50°C in 40°C.
Display
Procedure
1 Bijv: Op het display afgelezen waarde voor het
hoge temperatuurcircuit 80°
Druk op "SEL" voor toegang tot de modus
Weergave, druk nogmaals en ga naar het eerste
2
cijfer 6 om de ingestelde waarde weer te geven
Bijv: 50°C
NEDERLANDS
NL
