DEUTSCH
DE

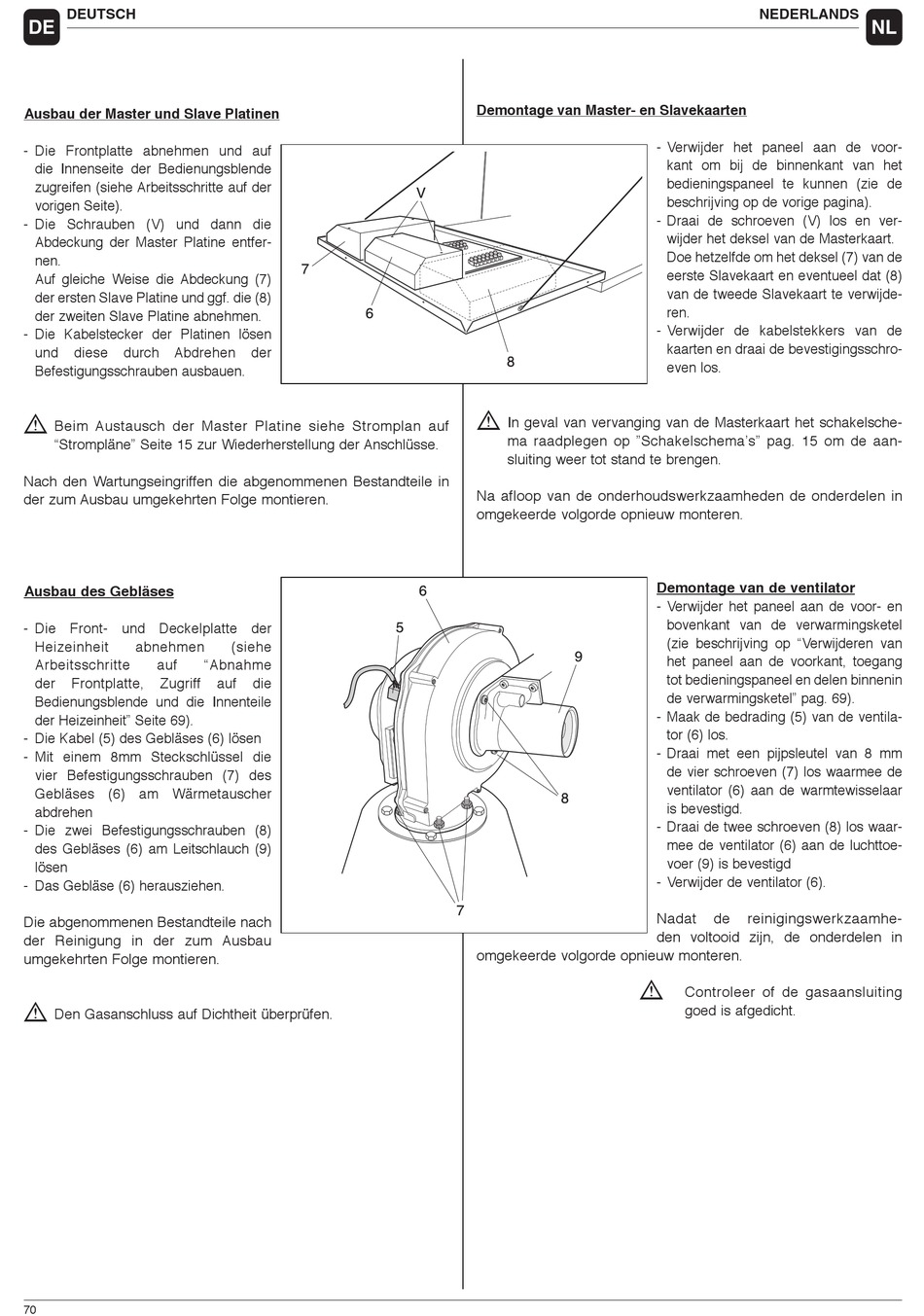

Ausbau der Master und Slave Platinen
- Die Frontplatte abnehmen und auf
die Innenseite der Bedienungsblende
zugreifen (siehe Arbeitsschritte auf der
vorigen Seite).
- Die Schrauben (V) und dann die
Abdeckung der Master Platine entfer-
nen.
Auf gleiche Weise die Abdeckung (7)
der ersten Slave Platine und ggf. die (8)
der zweiten Slave Platine abnehmen.
- Die Kabelstecker der Platinen lösen
und
diese
durch Abdrehen
Befestigungsschrauben ausbauen.
b
Beim Austausch der Master Platine siehe Stromplan auf
"Strompläne" Seite 15 zur Wiederherstellung der Anschlüsse.
Nach den Wartungseingriffen die abgenommenen Bestandteile in
der zum Ausbau umgekehrten Folge montieren.
Ausbau des Gebläses
- Die Front- und Deckelplatte der
Heizeinheit
abnehmen
Arbeitsschritte
auf
der
Frontplatte,
Zugriff
Bedienungsblende und die Innenteile
der Heizeinheit" Seite 69).
- Die Kabel (5) des Gebläses (6) lösen
- Mit einem 8mm Steckschlüssel die
vier Befestigungsschrauben (7) des
Gebläses (6) am Wärmetauscher
abdrehen
- Die zwei Befestigungsschrauben (8)
des Gebläses (6) am Leitschlauch (9)
lösen
- Das Gebläse (6) herausziehen.
Die abgenommenen Bestandteile nach
der Reinigung in der zum Ausbau
umgekehrten Folge montieren.
b
Den Gasanschluss auf Dichtheit überprüfen.
70
der
(siehe
"Abnahme
auf
die
Demontage van Master- en Slavekaarten
b
In geval van vervanging van de Masterkaart het schakelsche-
ma raadplegen op "Schakelschema's" pag. 15 om de aan-
sluiting weer tot stand te brengen.
Na afloop van de onderhoudswerkzaamheden de onderdelen in
omgekeerde volgorde opnieuw monteren.
omgekeerde volgorde opnieuw monteren.
b
NEDERLANDS
- Verwijder het paneel aan de voor-
kant om bij de binnenkant van het
bedieningspaneel te kunnen (zie de
beschrijving op de vorige pagina).
- Draai de schroeven (V) los en ver-
wijder het deksel van de Masterkaart.
Doe hetzelfde om het deksel (7) van de
eerste Slavekaart en eventueel dat (8)
van de tweede Slavekaart te verwijde-
ren.
- Verwijder de kabelstekkers van de
kaarten en draai de bevestigingsschro-
even los.
Demontage van de ventilator
- Verwijder het paneel aan de voor- en
bovenkant van de verwarmingsketel
(zie beschrijving op "Verwijderen van
het paneel aan de voorkant, toegang
tot bedieningspaneel en delen binnenin
de verwarmingsketel" pag. 69).
- Maak de bedrading (5) van de ventila-
tor (6) los.
- Draai met een pijpsleutel van 8 mm
de vier schroeven (7) los waarmee de
ventilator (6) aan de warmtewisselaar
is bevestigd.
- Draai de twee schroeven (8) los waar-
mee de ventilator (6) aan de luchttoe-
voer (9) is bevestigd
- Verwijder de ventilator (6).
Nadat
de
reinigingswerkzaamhe-
den voltooid zijn, de onderdelen in
Controleer of de gasaansluiting
goed is afgedicht.
NL
