DEUTSCH
DE
IT

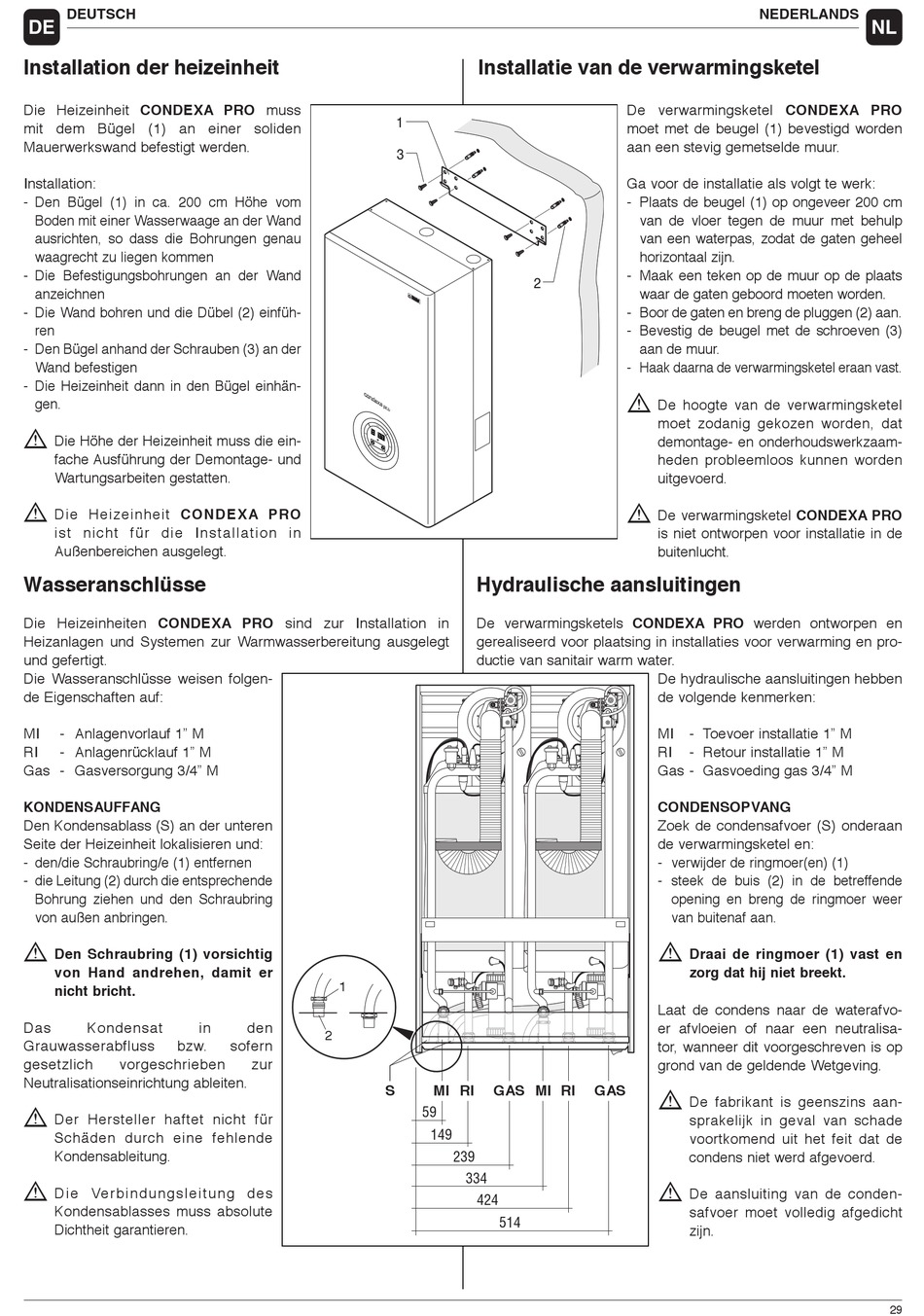

Installation der heizeinheit
Die Heizeinheit CONDEXA PRO muss
mit dem Bügel (1) an einer soliden
Mauerwerkswand befestigt werden.
Installation:
- Den Bügel (1) in ca. 200 cm Höhe vom
Boden mit einer Wasserwaage an der Wand
ausrichten, so dass die Bohrungen genau
waagrecht zu liegen kommen
- Die Befestigungsbohrungen an der Wand
anzeichnen
- Die Wand bohren und die Dübel (2) einfüh-
ren
- Den Bügel anhand der Schrauben (3) an der
Wand befestigen
- Die Heizeinheit dann in den Bügel einhän-
gen.
b
Die Höhe der Heizeinheit muss die ein-
fache Ausführung der Demontage- und
Wartungsarbeiten gestatten.
b
Die Heizeinheit CONDEXA PRO
ist nicht für die Installation in
Außenbereichen ausgelegt.
Wasseranschlüsse
Die Heizeinheiten CONDEXA PRO sind zur Installation in
Heizanlagen und Systemen zur Warmwasserbereitung ausgelegt
und gefertigt.
Die Wasseranschlüsse weisen folgen-
de Eigenschaften auf:
MI
- Anlagenvorlauf 1" M
RI
- Anlagenrücklauf 1" M
Gas - Gasversorgung 3/4" M
KONDENSAUFFANG
Den Kondensablass (S) an der unteren
Seite der Heizeinheit lokalisieren und:
- den/die Schraubring/e (1) entfernen
- die Leitung (2) durch die entsprechende
Bohrung ziehen und den Schraubring
von außen anbringen.
b
Den Schraubring (1) vorsichtig
von Hand andrehen, damit er
nicht bricht.
Das
Kondensat
in
Grauwasserabfluss
bzw.
gesetzlich
vorgeschrieben
Neutralisationseinrichtung ableiten.
b
Der Hersteller haftet nicht für
Schäden durch eine fehlende
Kondensableitung.
b
Die Verbindungsleitung des
Kondensablasses muss absolute
Dichtheit garantieren.
1
3
1
den
2
sofern
zur
S
Installatie van de verwarmingsketel
2
Hydraulische aansluitingen
De verwarmingsketels CONDEXA PRO werden ontworpen en
gerealiseerd voor plaatsing in installaties voor verwarming en pro-
ductie van sanitair warm water.
MI RI
GAS
MI RI
GAS
59
149
239
334
424
514
NEDERLANDS
De verwarmingsketel CONDEXA PRO
moet met de beugel (1) bevestigd worden
aan een stevig gemetselde muur.
Ga voor de installatie als volgt te werk:
- Plaats de beugel (1) op ongeveer 200 cm
van de vloer tegen de muur met behulp
van een waterpas, zodat de gaten geheel
horizontaal zijn.
- Maak een teken op de muur op de plaats
waar de gaten geboord moeten worden.
- Boor de gaten en breng de pluggen (2) aan.
- Bevestig de beugel met de schroeven (3)
aan de muur.
- Haak daarna de verwarmingsketel eraan vast.
b
De hoogte van de verwarmingsketel
moet zodanig gekozen worden, dat
demontage- en onderhoudswerkzaam-
heden probleemloos kunnen worden
uitgevoerd.
b
De verwarmingsketel CONDEXA PRO
is niet ontworpen voor installatie in de
buitenlucht.
De hydraulische aansluitingen hebben
de volgende kenmerken:
MI
- Toevoer installatie 1" M
RI
- Retour installatie 1" M
Gas - Gasvoeding gas 3/4" M
CONDENSOPVANG
Zoek de condensafvoer (S) onderaan
de verwarmingsketel en:
- verwijder de ringmoer(en) (1)
- steek de buis (2) in de betreffende
opening en breng de ringmoer weer
van buitenaf aan.
b
Draai de ringmoer (1) vast en
zorg dat hij niet breekt.
Laat de condens naar de waterafvo-
er afvloeien of naar een neutralisa-
tor, wanneer dit voorgeschreven is op
grond van de geldende Wetgeving.
b
De fabrikant is geenszins aan-
sprakelijk in geval van schade
voortkomend uit het feit dat de
condens niet werd afgevoerd.
b
De aansluiting van de conden-
safvoer moet volledig afgedicht
zijn.
NL
29
