DEUTSCH
DE
IT
MODUS TEST
Im Modus Test kann eine Heizanforderung bei hoher Temperatur
und maximaler sowie Mindestleistung erzeugt werden.
Hierbei müssen sämtliche Systemgebläse eingeschaltet sein.
Falls der Installateur den Switch einiger Slave abschalten sollte,
müssen die mit dem Master verbundenen weiter funktionieren.
Der Modus Test wird folgendermaßen vom Modus Display aufge-
rufen:
Vorgehensweise
Tastenkombination "MODE" und "+" 5 s lang drü-
cken.

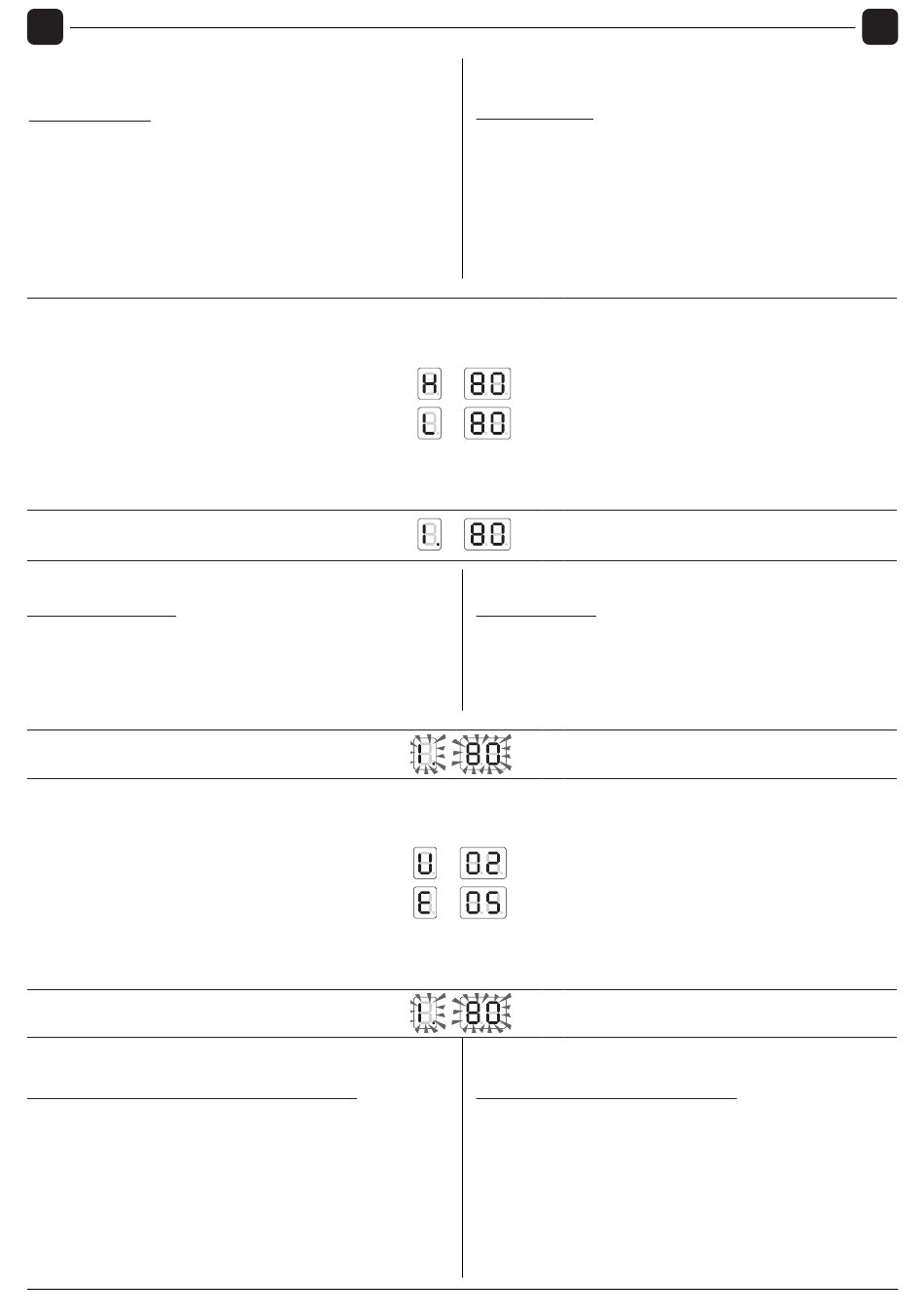

Nach 5 s kann die Höchst- bzw. Mindestdrehzahl
mit den Tasten "+" und "-" eingestellt werden.
Alle Systemgebläse laufen mit der eingestellten
Drehzahl.
1
Die erste Stelle zeigt die eingestellte Drehzahl:
H = Höchstdrehzahl
L = Mindestdrehzahl.
Mit
den
anderen
Vorlauftemperatur eingeblendet. Zum Beispiel:
T1 = 80°C.
2 Zum Beenden des Modus Test und zur Rückkehr
in den Modus Display die Taste "MEMO" drücken.
MODUS FEHLER
Bei Anliegen einer Störung in einem beliebigen Heizmodul blinkt
das Display auf.
Zur Fehleridentifizierung nachstehende Schritte befolgen.
Vorgehensweise
1 Das Display blinkt auf und meldet somit einen bzw.
mehrere Fehler.
Taste "+" drücken: am Display erscheint die
Adresse der ersten Einheit alterniert zum ersten
Fehlercode. Durch abermaliges Drücken von "+"
die weiteren Fehler dieser Einheit einblenden.
Die Fehler der nächsten ausgefallenen Einheiten
1b
werden hintereinander durch Drücken der
Taste "+" angezeigt. Mit Taste "-" erfolgt die
Fehleranzeige in umgekehrter Reihenfolge (Bsp.:
Einheit 2 Fehlercode E02). Fehler der Master
Platine werden als Fehler der Einheit 00 angezeigt
(U 00 + Fehlercode).
2 Zum Beenden des Modus Fehler und zur Rückkehr
in den Modus Display die Taste "MODE" drücken
Die vollständige Fehlerliste findet sich auf Seite 57.
PERMANENTE STÖRABSCHALTUNG
Der Betrieb von Brennern in permanenter Störabschaltung muss
durch Drücken der Taste "RESET" wiederhergestellt werden.
Mit Druck der Taste "RESET" im Modus Anzeige werden alle Slave
Heizmodule zurückgesetzt.
Wird die Taste "RESET" dagegen bei Anzeige des für die
permanente Störabschaltung zuständigen Fehlers gedrückt, so
beschränkt sich die Rücksetzung allein auf das abgeschaltete
Heizmodul.
zwei
Stellen
wird
die
TESTMODUS
In Testmodus kan gevraagd worden om verwarming met hoge tem-
peratuur bij maximaal en minimaal vermogen.
Alle ventilators van het systeem dienen geactiveerd te zijn. Wanneer
de installateur de schakelaar van bepaalde Slaves uitzet, moeten
de andere, die aangesloten zijn op de Master, blijven werken.
Ga als volgt te werk om van modus Display naar Testmodus te
gaan:
Display
Procedure
Druk gedurende 5 s zowel op "MODE" als op "+".
Na 5 s kan de min. of max. snelheid geselecteerd
worden met toets "+" en "-".
Alle ventilators van het systeem werken nu met de
gekozen snelheid.
1
Het eerste teken geeft de gekozen snelheid weer:
H = maximumsnelheid
L = minimumsnelheid
De twee cijfers geven de toevoertemperatuur weer.
Bijv. T1 = 80°C
2 Druk op "MEMO" om de Testmodus te verlaten en
terug te gaan naar modus Display.
FOUTMODUS
Het display begint te knipperen bij een storing van een van de
warmte-elementen.
Volg onderstaande procedure om de fouten op te sporen.
Display
Vorgehensweise
1 Het display begint te knipperen om een of meerde-
re fouten te melden.
Druk op "+": op het display wordt afwisselend het
adres van de eerste unit met de eerste foutcode
afgebeeld. Druk nogmaals op "+" om de overige
fouten van deze unit weer te geven.
De fouten van de volgende defecte units worden
achtereenvolgens weergegeven door op de toets
"+" te drukken. Bij drukken op de toets "-" wor-
den de fouten in omgekeerde volgorde afgebeeld
(Bijv. eenheid 2 foutcode E02).
Wanneer de fouten afkomstig zijn van de
Masterkaart worden ze weergegeven als fouten
van unit 00 (U 00 + foutcode).
2 Druk op "MODE" om de Foutmodus te verlaten en
terug te gaan naar modus Display.
Voor de volledige lijst met fouten zie pag. 57.
PERMANENTE BLOKKERING
Wanneer er branders permanent geblokkeerd zijn moet de toets
"RESET" ingedrukt worden om de werking ervan te herstellen.
Wanneer er in Modus Weergave op de toets "RESET" wordt
gedrukt worden alle Slave warmte-elementen gereset.
Wanneer op de toets "RESET" wordt gedrukt tijdens weergave
van de fout die de oorzaak was van de permanente blokkering,
vindt er uitsluitend reset plaats van het warmte-element dat bij de
blokkering betrokken was.
NEDERLANDS
NL
25
