DEUTSCH
DE
IT
Installierte
GESAMTLEISTUNG (kW)
50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
Äquivalente Länge der einzelnen Leitungselemente (m) / Equivalente lengte voor de verschillende leidingelementen (m)
Element
45° Bogen
87° Bogen
T-Stück
VORRÜSTUNG KONDENSABFLÜSSE
Die Abführung des von der Heizeinheit CONDEXA PRO beim
normalen Betrieb gebildeten Kondensats hat mit atmosphärischem
Druck zu erfolgen, d.h. durch Tropfung in ein angeschlossenes
Siphongefäß nach folgender Modalität:
- eine Tropfvorrichtung im Bereich des Kondensablasses herstellen
- die Tropfvorrichtung über einen Siphon an die Kanalisation
anschließen
- soweit gesetzlich vorgeschrieben, eine Neutralisationseinrichtung
installieren.
b
Die Tropfvorrichtung ist nach den
geltenden technischen Verordnungen
auszuführen.
b
Es müssen spezielle Leitungen für
Brennwertheizeinheiten verwen-
det werden. Bei der Installation
die Anleitungen der einzelnen
Bausätze befolgen.
Siphon an der Abgasführung
Sollte eine Verlängerung des senkrechten
oder
waagrechten
Abschnitts
Abgasleitung von über 4m erforderlich
sein, so muss ein Kondensatablass mit
Siphon am Fuße der Leitung angefertigt
werden.
Die
Nutzhöhe
des
Siphons
mindestens 300 mm betragen. Der
Siphonabfluss ist an die Kanalisation
anzuschließen.

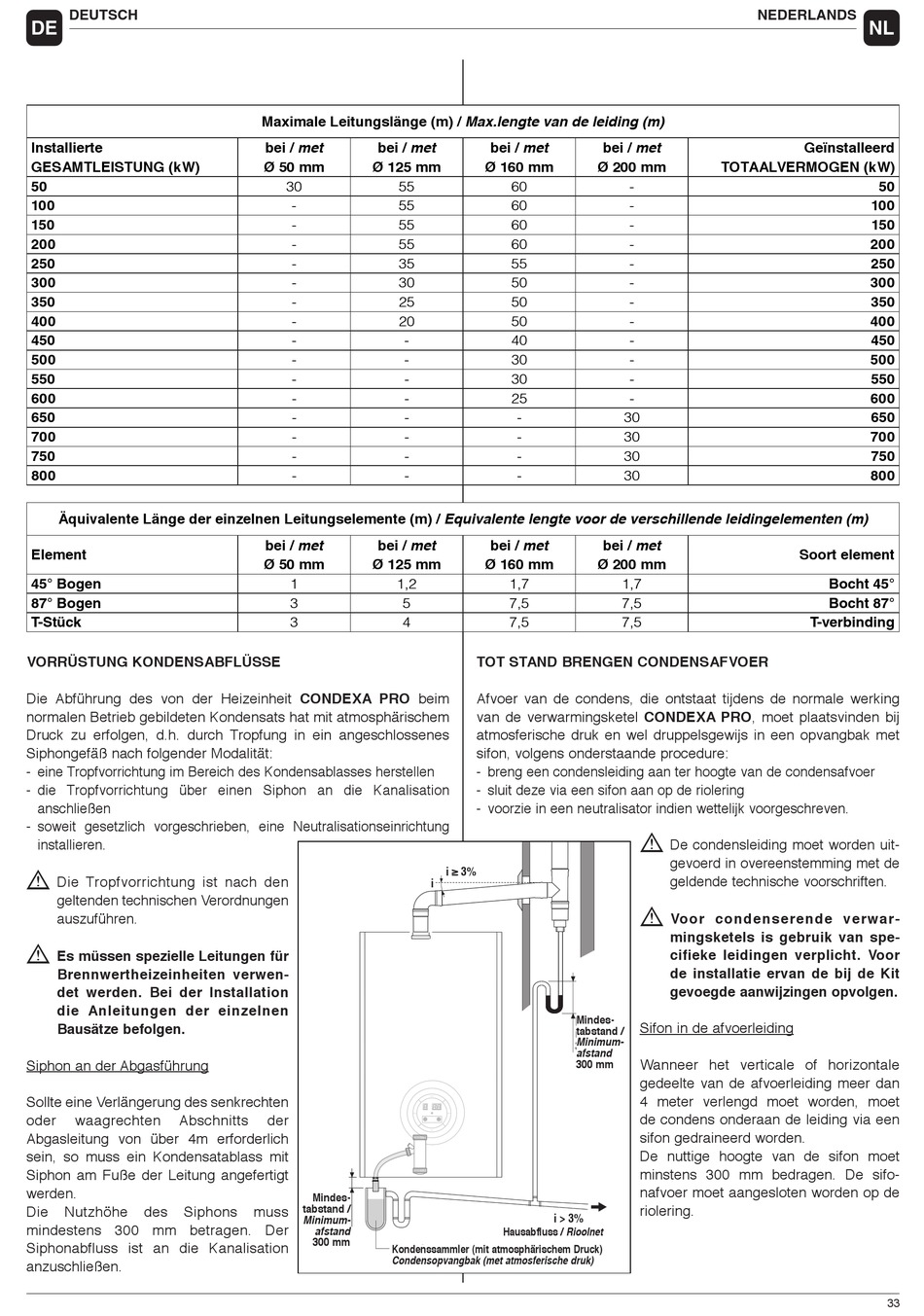

Maximale Leitungslänge (m) / Max.lengte van de leiding (m)
bei / met
bei / met
Ø 50 mm
Ø 125 mm
30
55
-
55
-
55
-
55
-
35
-
30
-
25
-
20
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
bei / met
bei / met
Ø 50 mm
Ø 125 mm
1
1,2
3
5
3
4
der
Mindes-
Distance
muss
tabstand /
minimale
Minimum-
10 mm
afstand
300 mm
Kondenssammler (mit atmosphärischem Druck)
Cuve des condensats
Condensopvangbak (met atmosferische druk)
(à la pression atmosphérique)
bei / met
bei / met
Ø 160 mm
Ø 200 mm
60
60
60
60
55
50
50
50
40
30
30
25
-
-
-
-
bei / met
bei / met
Ø 160 mm
Ø 200 mm
1,7
7,5
7,5
TOT STAND BRENGEN CONDENSAFVOER
Afvoer van de condens, die ontstaat tijdens de normale werking
van de verwarmingsketel CONDEXA PRO, moet plaatsvinden bij
atmosferische druk en wel druppelsgewijs in een opvangbak met
sifon, volgens onderstaande procedure:
- breng een condensleiding aan ter hoogte van de condensafvoer
- sluit deze via een sifon aan op de riolering
- voorzie in een neutralisator indien wettelijk voorgeschreven.
i ≥ 3%
i
Mindes-
Distance
tabstand /
minimale
Minimum-
300 mm
afstand
300 mm
i > 3%
Hausabfluss / Rioolnet
Égouts
NEDERLANDS
TOTAALVERMOGEN (kW)
-
-
-
-
-
-
-
-
-
-
-
-
30
30
30
30
1,7
7,5
7,5
b
De condensleiding moet worden uit-
gevoerd in overeenstemming met de
geldende technische voorschriften.
b
Voor condenserende verwar-
mingsketels is gebruik van spe-
cifieke leidingen verplicht. Voor
de installatie ervan de bij de Kit
gevoegde aanwijzingen opvolgen.
Sifon in de afvoerleiding
Wanneer het verticale of horizontale
gedeelte van de afvoerleiding meer dan
4 meter verlengd moet worden, moet
de condens onderaan de leiding via een
sifon gedraineerd worden.
De nuttige hoogte van de sifon moet
minstens 300 mm bedragen. De sifo-
nafvoer moet aangesloten worden op de
riolering.
NL
Geïnstalleerd
50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
Soort element
Bocht 45°
Bocht 87°
T-verbinding
33
