DEUTSCH
DE

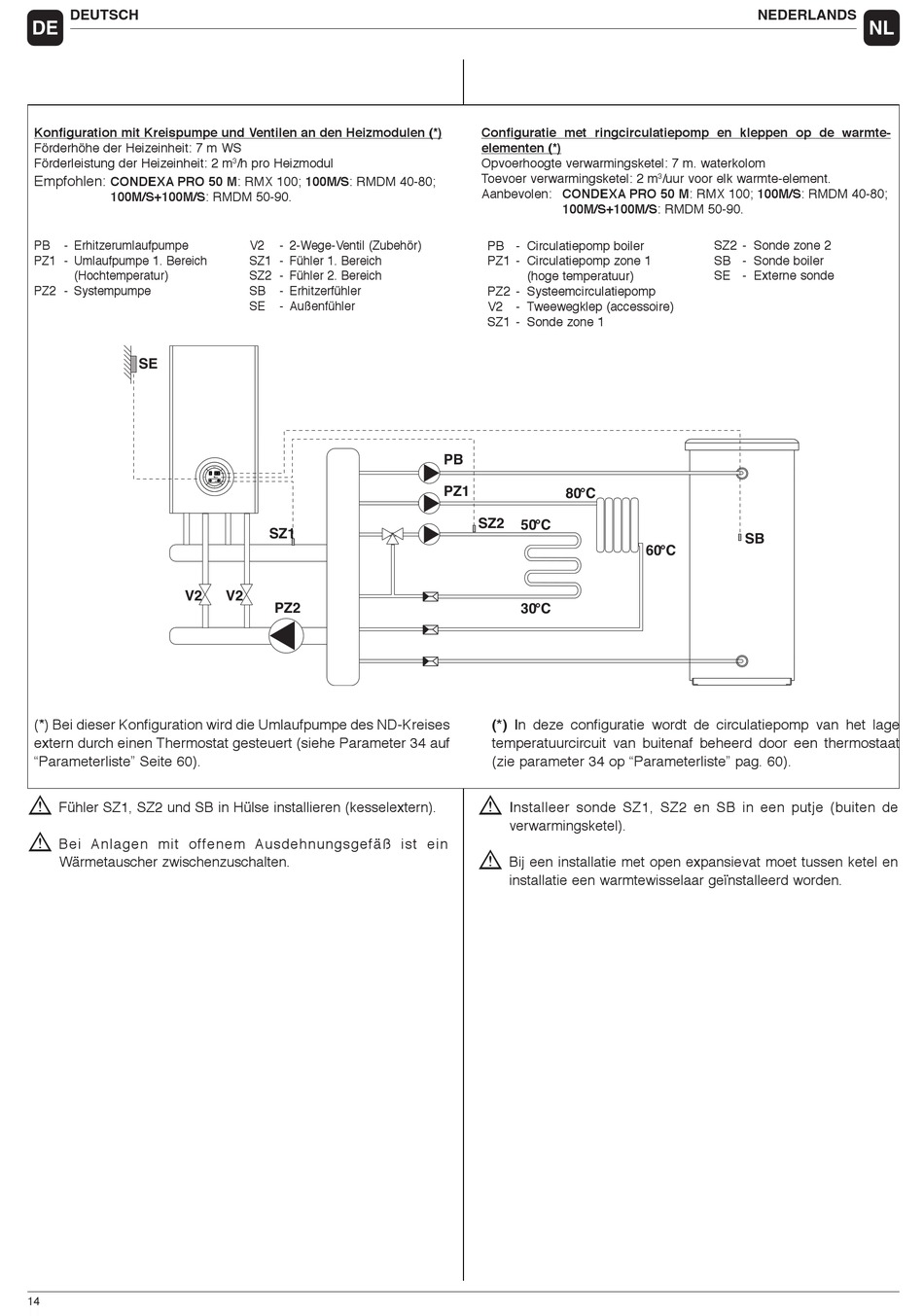

Konfiguration mit Kreispumpe und Ventilen an den Heizmodulen (*)
Förderhöhe der Heizeinheit: 7 m WS
Förderleistung der Heizeinheit: 2 m
Empfohlen:
CONDEXA PRO 50 M: RMX 100; 100M/S: RMDM 40-80;
100M/S+100M/S: RMDM 50-90.
PB
- Erhitzerumlaufpumpe
PZ1 - Umlaufpumpe 1. Bereich
(Hochtemperatur)
PZ2 - Systempumpe
SE
V2
(*) Bei dieser Konfiguration wird die Umlaufpumpe des ND-Kreises
extern durch einen Thermostat gesteuert (siehe Parameter 34 auf
"Parameterliste" Seite 60).
b
Fühler SZ1, SZ2 und SB in Hülse installieren (kesselextern).
b
Bei Anlagen mit offenem Ausdehnungsgefäß ist ein
Wärmetauscher zwischenzuschalten.
14
/h pro Heizmodul
3
V2
- 2-Wege-Ventil (Zubehör)
SZ1 - Fühler 1. Bereich
SZ2 - Fühler 2. Bereich
SB
- Erhitzerfühler
SE
- Außenfühler
SZ1
V2
PZ2
Configuratie met ringcirculatiepomp en kleppen op de warmte-
elementen (*)
Opvoerhoogte verwarmingsketel: 7 m. waterkolom
Toevoer verwarmingsketel: 2 m
Aanbevolen: CONDEXA PRO 50 M: RMX 100; 100M/S: RMDM 40-80;
100M/S+100M/S: RMDM 50-90.
PB - Circulatiepomp boiler
PZ1 - Circulatiepomp zone 1
(hoge temperatuur)
PZ2 - Systeemcirculatiepomp
V2 - Tweewegklep (accessoire)
SZ1 - Sonde zone 1
PB
PZ1
80°C
SZ2
50°C
30°C
(*) In deze configuratie wordt de circulatiepomp van het lage
temperatuurcircuit van buitenaf beheerd door een thermostaat
(zie parameter 34 op "Parameterliste" pag. 60).
b
Installeer sonde SZ1, SZ2 en SB in een putje (buiten de
verwarmingsketel).
b
Bij een installatie met open expansievat moet tussen ketel en
installatie een warmtewisselaar geïnstalleerd worden.
NEDERLANDS
/uur voor elk warmte-element.
3
SZ2 - Sonde zone 2
SB - Sonde boiler
SE - Externe sonde
SB
60°C
NL
