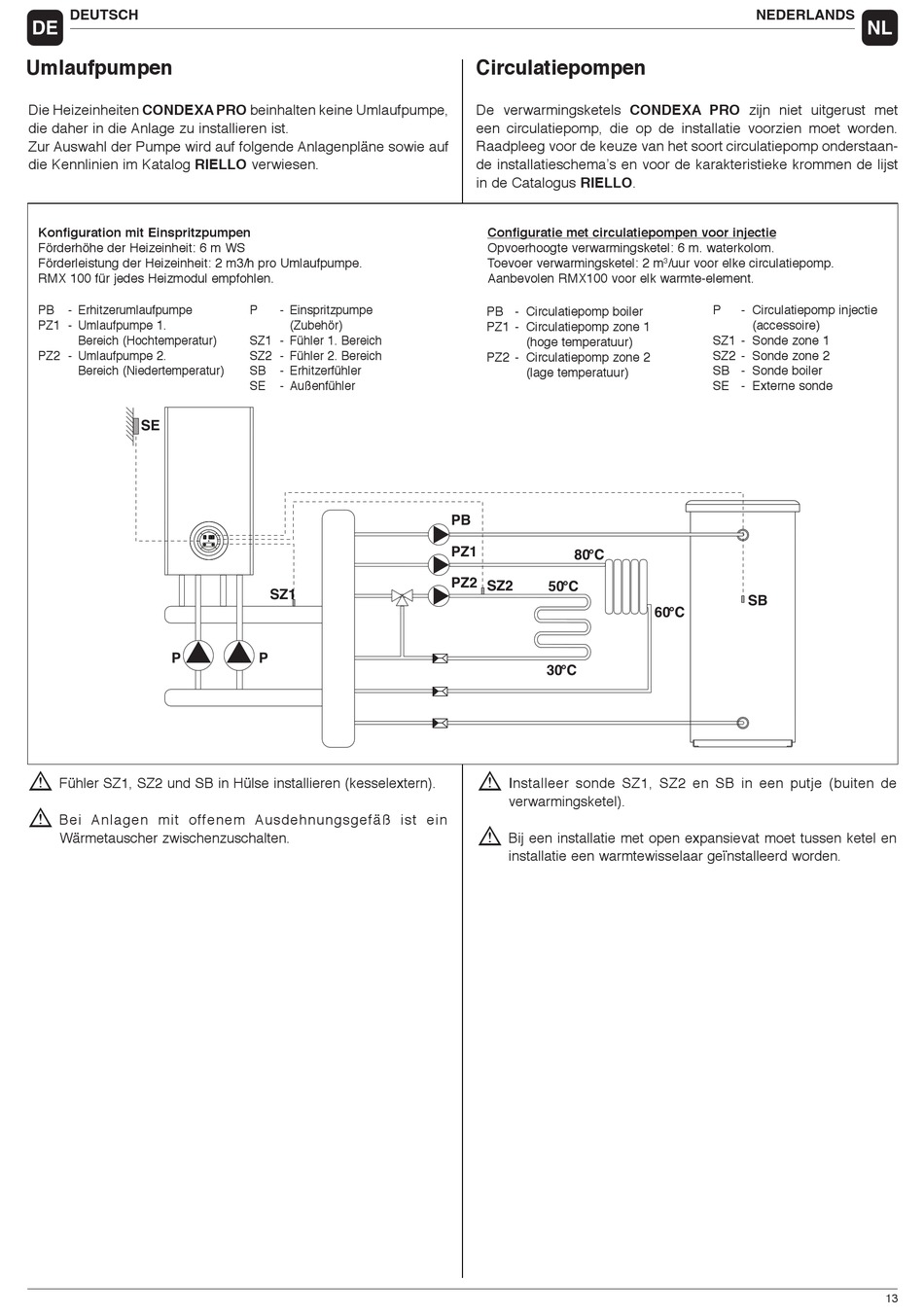

Umlaufpumpen
Die Heizeinheiten CONDEXA PRO beinhalten keine Umlaufpumpe,
die daher in die Anlage zu installieren ist.
Zur Auswahl der Pumpe wird auf folgende Anlagenpläne sowie auf
die Kennlinien im Katalog RIELLO verwiesen.
Konfiguration mit Einspritzpumpen
Förderhöhe der Heizeinheit: 6 m WS
Förderleistung der Heizeinheit: 2 m3/h pro Umlaufpumpe.
RMX 100 für jedes Heizmodul empfohlen.
PB
- Erhitzerumlaufpumpe
PZ1 - Umlaufpumpe 1.
Bereich (Hochtemperatur)
PZ2 - Umlaufpumpe 2.
Bereich (Niedertemperatur)
SE
P
b
Fühler SZ1, SZ2 und SB in Hülse installieren (kesselextern).
b
Bei Anlagen mit offenem Ausdehnungsgefäß ist ein
Wärmetauscher zwischenzuschalten.
P
- Einspritzpumpe
(Zubehör)
SZ1 - Fühler 1. Bereich
SZ2 - Fühler 2. Bereich
SB
- Erhitzerfühler
SE
- Außenfühler
SZ1
P
Circulatiepompen
De verwarmingsketels CONDEXA PRO zijn niet uitgerust met
een circulatiepomp, die op de installatie voorzien moet worden.
Raadpleeg voor de keuze van het soort circulatiepomp onderstaan-
de installatieschema's en voor de karakteristieke krommen de lijst
in de Catalogus RIELLO.
Configuratie met circulatiepompen voor injectie
Opvoerhoogte verwarmingsketel: 6 m. waterkolom.
Toevoer verwarmingsketel: 2 m
Aanbevolen RMX100 voor elk warmte-element.
PB - Circulatiepomp boiler
PZ1 - Circulatiepomp zone 1
(hoge temperatuur)
PZ2 - Circulatiepomp zone 2
(lage temperatuur)
PB
PZ1
80°C
PZ2
SZ2
50°C
30°C
b
Installeer sonde SZ1, SZ2 en SB in een putje (buiten de
verwarmingsketel).
b
Bij een installatie met open expansievat moet tussen ketel en
installatie een warmtewisselaar geïnstalleerd worden.
NEDERLANDS
/uur voor elke circulatiepomp.
3
P
- Circulatiepomp injectie
(accessoire)
SZ1 - Sonde zone 1
SZ2 - Sonde zone 2
SB - Sonde boiler
SE - Externe sonde
SB
60°C
