DEUTSCH
DE
IT

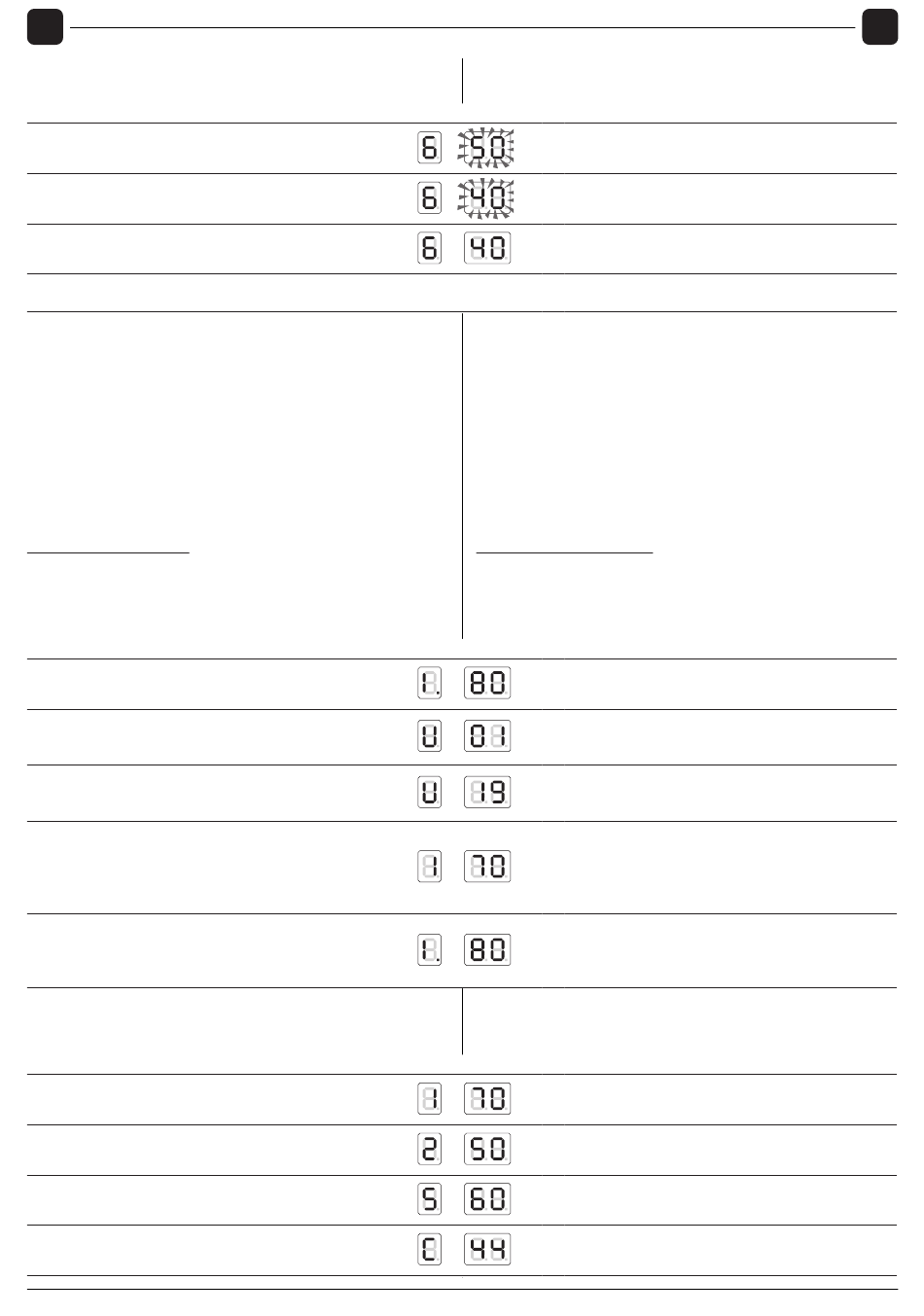

Vorgehensweise
3 "MODE" drücken
4 Mit "-" den Sollwert auf den gewünschten Betrag
einstellen. Zum Beispiel: 40°C.
5 Den neuen Wert mit Taste "MEMO" speichern.
6 Nach 3 s wird wieder der Modus Display mit dem
neuen Eingabewert eingeblendet.
Wird nach Drücken von "MODE" 10 s lang keinerlei Änderung vor-
genommen (weil die Eingabe dem gewünschten Wert entspricht),
kehrt die Platine in den Betriebsmodus Display zurück.
Wird nach Drücken von "+" oder "-" mindestens 1 Minute lang
keine andere Taste betätigt, erfolgt die Rückkehr in den Modus
Display. In diesem Fall wird der neue Wert nicht gespeichert.
MODUS MONITOR
"MODE" 5 Sekunden lang drücken und somit den Modus "Monitor"
aufrufen. In diesem Modus können die Betriebswerte jeder einzel-
nen Systemeinheit überprüft werden (Adressen von 1 bis 60).
Schritte
1 Die Heizeinheit arbeitet mit dem Hochtemperaturkreis
auf 80°C.
"MODE" 5 s lang drücken. Das Display meldet,
2
dass Betriebswerte und -status der Einheit 1 abge-
lesen werden können.
Durch Drücken von "+" oder "-" werden die Werte
3
der gewünschten Einheit durchgeblättert und abge-
lesen.
Mit "SEL" erscheint am Display der 1. Wert der
betreffenden Einheit.
4
Durch wiederholtes Drücken der Taste "SEL"
Durch wiederholtes Drücken der Taste Zum Beispiel
Vorlauftemperatur bei 70°C.
Zum Beenden des Modus Monitor die Taste "MODE"
drücken.
5
Erfolgt innerhalb von 5 Minuten kein Tastendruck bzw.
Vorgang, wird erneut der Modus Display aufgerufen.
Mit der Taste "SEL" lassen sich folgende Werte der einzelnen
Einheiten anzeigen:
Größen
1 Vorlauftemperatur Bsp.: 70°C
2 Rücklauftemperatur Bsp.: 50°C
3 Abgastemperatur Bsp.: 60°C
4 Ionisationsstrom (Bereich 0 bis 99)
Zum Beispiel: Ionisationsstrom Index 44
Display
Procedure
3 Druk op "MODE"
4 Druk op "-" om de gewenste setpointwaarde in te
voeren. Bijv. 40°C.
5 Druk op "MEMO" om de nieuwe waarde in het
geheugen op te slaan
6 Na 3 s keert de modus Display terug en is de
nieuwe waarde ingesteld.
Wanneer er na drukken op "MODE" gedurende 10 s geen wijziging
wordt aangebracht (omdat de ingestelde waarde naar wens is) ver-
schijnt de modus Display weer.
Wanneer er na drukken op "+" of "-" minstens een minuut geen
toets wordt ingedrukt, verschijnt de modus Display weer. Wanneer
dit gebeurt wordt de nieuwe waarde niet opgeslagen.
MODUS BEWAKING
Druk 5 seconden op "MODE" om toe te treden tot de modus
"Bewaking". Met deze modus kunnen de waarden gecontroleerd wor-
den voor de werking van elke afzonderlijke systeemunit (adres 1 tot 60).
Display
Bewerkingen
1 De verwarmingsketel werkt met het hoge tempera-
tuurcircuit op 80°C
Druk 5 seconden op "MODE". Het display meldt
2
dat aflezen van waarden en bedrijfsstatus van unit
1 mogelijk is.
3 Druk op "+" of "-" om de waarden van de gewen-
ste unit te doorlopen en af te lezen.
Bij drukken op "SEL" verschijnt op het display de
1ste waarde van de gekozen unit.
4
Bij nogmaals drukken op de toets "SEL" worden
de volgende waarden weergegeven
Bijv. toevoertemperatuur van 70°C.
Druk op "MODE" om de modus Bewaking te ver-
laten. Wanneer er gedurende 5 minuten geen toets
5
wordt ingedrukt en geen bewerking wordt uitgevo-
erd keert de modus Display terug.
Met "SEL" kunnen voor de afzonderlijke units onderstaande waar-
den weergegeven worden:
Display
Grootheid
1 Toevoertemperatuur Bijv: 70°C
2 Retourtemperatuur Bijv: 50°C
3 Temperatuur rookgassen Bijv: 60°C
4 Ionisatiestroom (van 0 tot 99)
Bijv. ionisatiestroom van 44
NEDERLANDS
NL
23
