DEUTSCH
DE

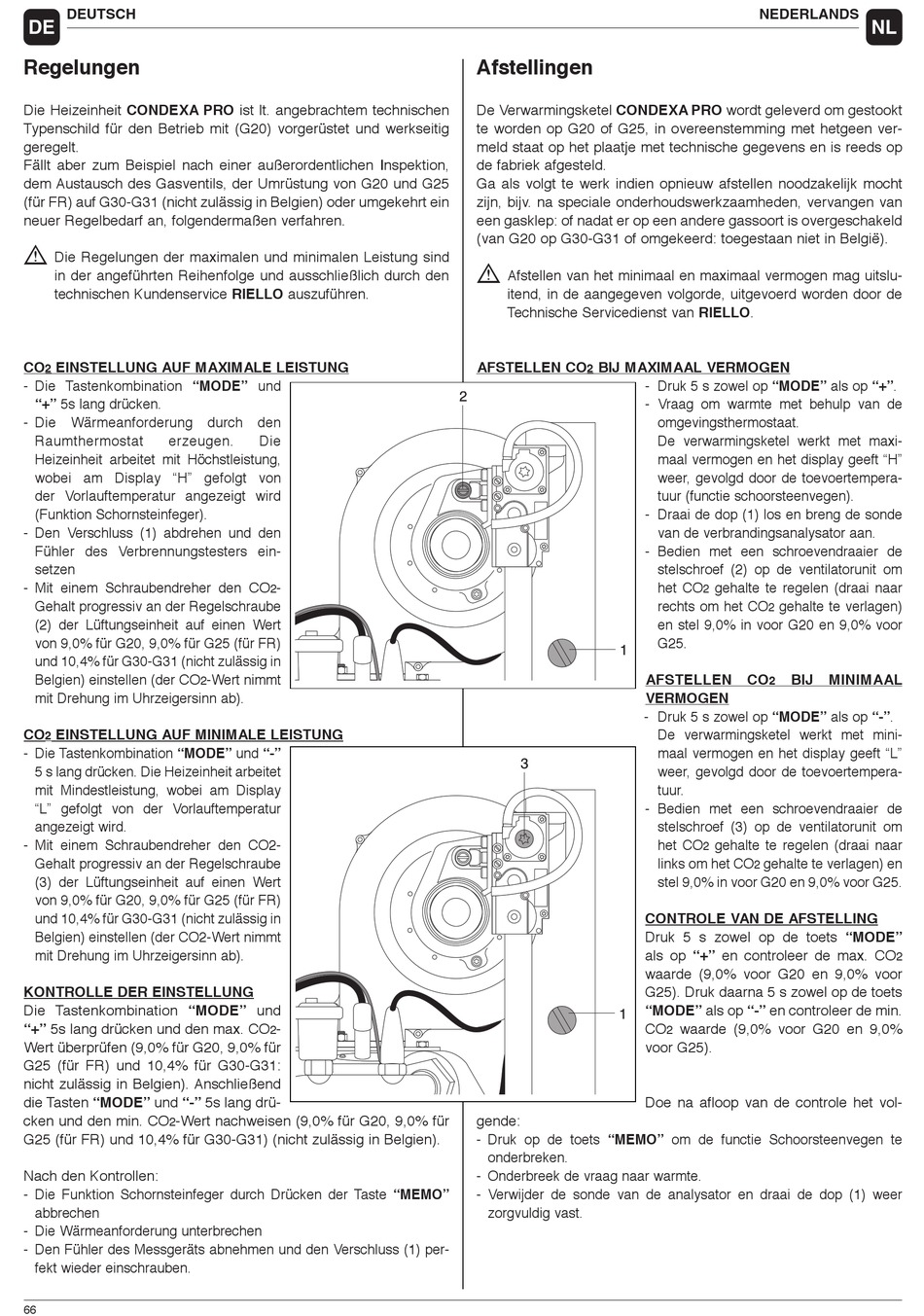

Regelungen
Die Heizeinheit CONDEXA PRO ist lt. angebrachtem technischen
Typenschild für den Betrieb mit (G20) vorgerüstet und werkseitig
geregelt.
Fällt aber zum Beispiel nach einer außerordentlichen Inspektion,
dem Austausch des Gasventils, der Umrüstung von G20 und G25
(für FR) auf G30-G31 (nicht zulässig in Belgien) oder umgekehrt ein
neuer Regelbedarf an, folgendermaßen verfahren.
b
Die Regelungen der maximalen und minimalen Leistung sind
in der angeführten Reihenfolge und ausschließlich durch den
technischen Kundenservice RIELLO auszuführen.
CO
EINSTELLUNG AUF MAXIMALE LEISTUNG
2
- Die Tastenkombination "MODE" und
"+" 5s lang drücken.
- Die Wärmeanforderung durch den
Raumthermostat
erzeugen.
Heizeinheit arbeitet mit Höchstleistung,
wobei am Display "H" gefolgt von
der Vorlauftemperatur angezeigt wird
(Funktion Schornsteinfeger).
- Den Verschluss (1) abdrehen und den
Fühler des Verbrennungstesters ein-
setzen
- Mit einem Schraubendreher den CO
Gehalt progressiv an der Regelschraube
(2) der Lüftungseinheit auf einen Wert
von 9,0% für G20, 9,0% für G25 (für FR)
und 10,4% für G30-G31 (nicht zulässig in
Belgien) einstellen (der CO
mit Drehung im Uhrzeigersinn ab).
CO
EINSTELLUNG AUF MINIMALE LEISTUNG
2
- Die Tastenkombination "MODE" und "-"
5 s lang drücken. Die Heizeinheit arbeitet
mit Mindestleistung, wobei am Display
"L" gefolgt von der Vorlauftemperatur
angezeigt wird.
- Mit einem Schraubendreher den CO2-
Gehalt progressiv an der Regelschraube
(3) der Lüftungseinheit auf einen Wert
von 9,0% für G20, 9,0% für G25 (für FR)
und 10,4% für G30-G31 (nicht zulässig in
Belgien) einstellen (der CO2-Wert nimmt
mit Drehung im Uhrzeigersinn ab).
KONTROLLE DER EINSTELLUNG
Die Tastenkombination "MODE" und
"+" 5s lang drücken und den max. CO
Wert überprüfen (9,0% für G20, 9,0% für
G25 (für FR) und 10,4% für G30-G31:
nicht zulässig in Belgien). Anschließend
die Tasten "MODE" und "-" 5s lang drü-
cken und den min. CO
-Wert nachweisen (9,0% für G20, 9,0% für
2
G25 (für FR) und 10,4% für G30-G31) (nicht zulässig in Belgien).
Nach den Kontrollen:
- Die Funktion Schornsteinfeger durch Drücken der Taste "MEMO"
abbrechen
- Die Wärmeanforderung unterbrechen
- Den Fühler des Messgeräts abnehmen und den Verschluss (1) per-
fekt wieder einschrauben.
66
Die
-
2
-Wert nimmt
2
-
2
Afstellingen
De Verwarmingsketel CONDEXA PRO wordt geleverd om gestookt
te worden op G20 of G25, in overeenstemming met hetgeen ver-
meld staat op het plaatje met technische gegevens en is reeds op
de fabriek afgesteld.
Ga als volgt te werk indien opnieuw afstellen noodzakelijk mocht
zijn, bijv. na speciale onderhoudswerkzaamheden, vervangen van
een gasklep: of nadat er op een andere gassoort is overgeschakeld
(van G20 op G30-G31 of omgekeerd: toegestaan niet in België).
b
Afstellen van het minimaal en maximaal vermogen mag uitslu-
itend, in de aangegeven volgorde, uitgevoerd worden door de
Technische Servicedienst van RIELLO.
AFSTELLEN CO
BIJ MAXIMAAL VERMOGEN
2
- Druk 5 s zowel op "MODE" als op "+".
- Vraag om warmte met behulp van de
- Draai de dop (1) los en breng de sonde
- Bedien met een schroevendraaier de
AFSTELLEN CO
VERMOGEN
- Druk 5 s zowel op "MODE" als op "-".
- Bedien met een schroevendraaier de
CONTROLE VAN DE AFSTELLING
Druk 5 s zowel op de toets "MODE"
als op "+" en controleer de max. CO
waarde (9,0% voor G20 en 9,0% voor
G25). Druk daarna 5 s zowel op de toets
"MODE" als op "-" en controleer de min.
CO
voor G25).
Doe na afloop van de controle het vol-
gende:
- Druk op de toets "MEMO" om de functie Schoorsteenvegen te
onderbreken.
- Onderbreek de vraag naar warmte.
- Verwijder de sonde van de analysator en draai de dop (1) weer
zorgvuldig vast.
NEDERLANDS
omgevingsthermostaat.
De verwarmingsketel werkt met maxi-
maal vermogen en het display geeft "H"
weer, gevolgd door de toevoertempera-
tuur (functie schoorsteenvegen).
van de verbrandingsanalysator aan.
stelschroef (2) op de ventilatorunit om
het CO
gehalte te regelen (draai naar
2
rechts om het CO
gehalte te verlagen)
2
en stel 9,0% in voor G20 en 9,0% voor
G25.
BIJ MINIMAAL
2
De verwarmingsketel werkt met mini-
maal vermogen en het display geeft "L"
weer, gevolgd door de toevoertempera-
tuur.
stelschroef (3) op de ventilatorunit om
het CO
gehalte te regelen (draai naar
2
links om het CO
gehalte te verlagen) en
2
stel 9,0% in voor G20 en 9,0% voor G25.
waarde (9,0% voor G20 en 9,0%
2
NL
2
