DEUTSCH
DE
IT
b

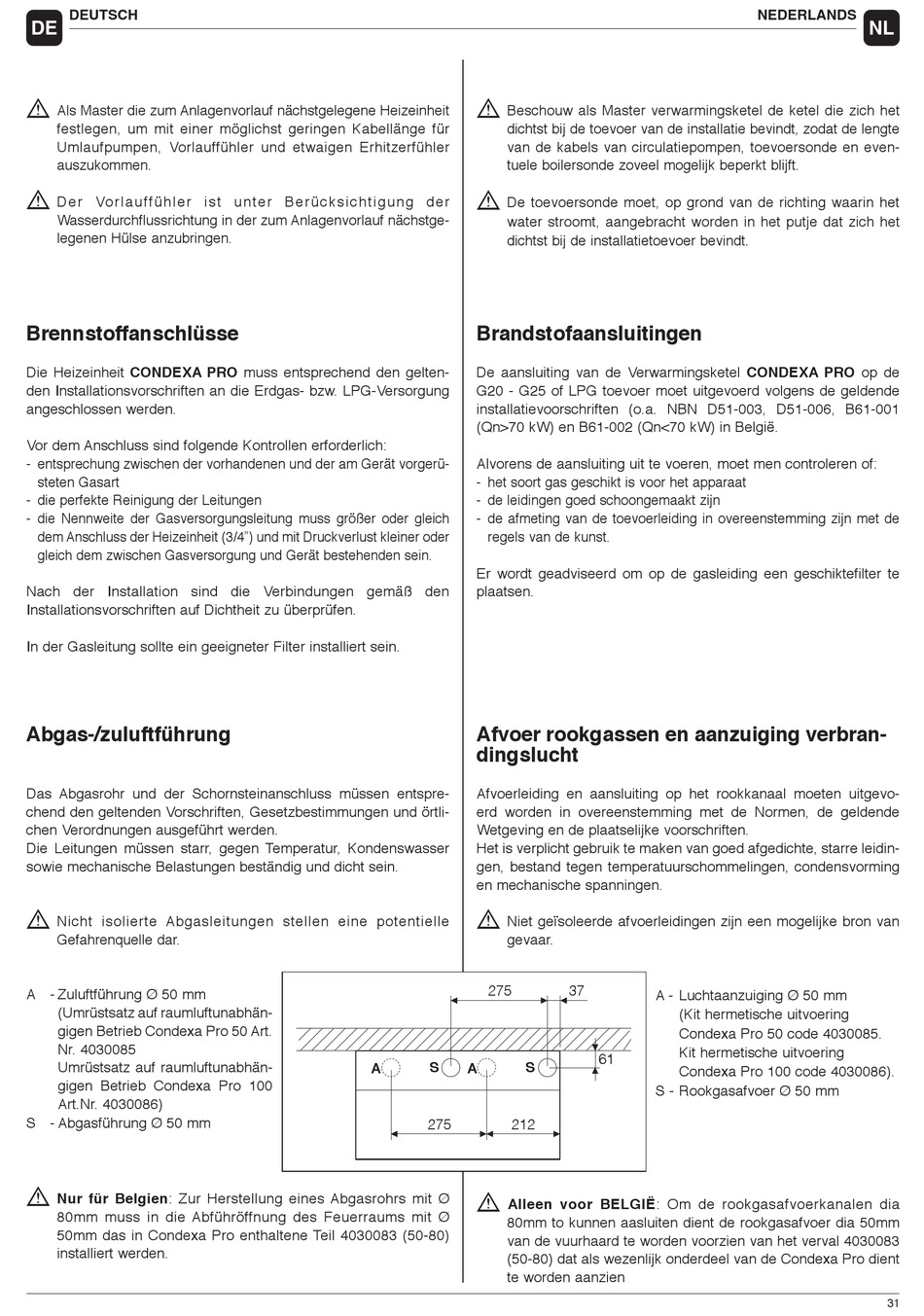

Als Master die zum Anlagenvorlauf nächstgelegene Heizeinheit
festlegen, um mit einer möglichst geringen Kabellänge für
Umlaufpumpen, Vorlauffühler und etwaigen Erhitzerfühler
auszukommen.
b
D e r Vo r l a u ff ü h l e r i s t u n t e r B e r ü c k s i c h t i g u n g d e r
Wasserdurchflussrichtung in der zum Anlagenvorlauf nächstge-
legenen Hülse anzubringen.
Brennstoffanschlüsse
Die Heizeinheit CONDEXA PRO muss entsprechend den gelten-
den Installationsvorschriften an die Erdgas- bzw. LPG-Versorgung
angeschlossen werden.
Vor dem Anschluss sind folgende Kontrollen erforderlich:
- entsprechung zwischen der vorhandenen und der am Gerät vorgerü-
steten Gasart
- die perfekte Reinigung der Leitungen
- die Nennweite der Gasversorgungsleitung muss größer oder gleich
dem Anschluss der Heizeinheit (3/4") und mit Druckverlust kleiner oder
gleich dem zwischen Gasversorgung und Gerät bestehenden sein.
Nach der Installation sind die Verbindungen gemäß den
Installationsvorschriften auf Dichtheit zu überprüfen.
In der Gasleitung sollte ein geeigneter Filter installiert sein.
Abgas-/zuluftführung
Das Abgasrohr und der Schornsteinanschluss müssen entspre-
chend den geltenden Vorschriften, Gesetzbestimmungen und örtli-
chen Verordnungen ausgeführt werden.
Die Leitungen müssen starr, gegen Temperatur, Kondenswasser
sowie mechanische Belastungen beständig und dicht sein.
b
Nicht isolierte Abgasleitungen stellen eine potentielle
Gefahrenquelle dar.
A - Zuluftführung Ø 50 mm
(Umrüstsatz auf raumluftunabhän-
gigen Betrieb Condexa Pro 50 Art.
Nr. 4030085
Umrüstsatz auf raumluftunabhän-
gigen Betrieb Condexa Pro 100
Art.Nr. 4030086)
S - Abgasführung Ø 50 mm
b
Nur für Belgien: Zur Herstellung eines Abgasrohrs mit Ø
80mm muss in die Abführöffnung des Feuerraums mit Ø
50mm das in Condexa Pro enthaltene Teil 4030083 (50-80)
installiert werden.
b
Beschouw als Master verwarmingsketel de ketel die zich het
dichtst bij de toevoer van de installatie bevindt, zodat de lengte
van de kabels van circulatiepompen, toevoersonde en even-
tuele boilersonde zoveel mogelijk beperkt blijft.
b
De toevoersonde moet, op grond van de richting waarin het
water stroomt, aangebracht worden in het putje dat zich het
dichtst bij de installatietoevoer bevindt.
Brandstofaansluitingen
De aansluiting van de Verwarmingsketel CONDEXA PRO op de
G20 - G25 of LPG toevoer moet uitgevoerd volgens de geldende
installatievoorschriften (o.a. NBN D51-003, D51-006, B61-001
(Qn>70 kW) en B61-002 (Qn<70 kW) in België.
Alvorens de aansluiting uit te voeren, moet men controleren of:
- het soort gas geschikt is voor het apparaat
- de leidingen goed schoongemaakt zijn
- de afmeting van de toevoerleiding in overeenstemming zijn met de
regels van de kunst.
Er wordt geadviseerd om op de gasleiding een geschiktefilter te
plaatsen.
Afvoer rookgassen en aanzuiging verbran-
dingslucht
Afvoerleiding en aansluiting op het rookkanaal moeten uitgevo-
erd worden in overeenstemming met de Normen, de geldende
Wetgeving en de plaatselijke voorschriften.
Het is verplicht gebruik te maken van goed afgedichte, starre leidin-
gen, bestand tegen temperatuurschommelingen, condensvorming
en mechanische spanningen.
b
Niet geïsoleerde afvoerleidingen zijn een mogelijke bron van
gevaar.
275
S
S
A
A
275
212
b
Alleen voor BELGIË: Om de rookgasafvoerkanalen dia
80mm to kunnen aasluiten dient de rookgasafvoer dia 50mm
van de vuurhaard te worden voorzien van het verval 4030083
(50-80) dat als wezenlijk onderdeel van de Condexa Pro dient
te worden aanzien
37
A - Luchtaanzuiging Ø 50 mm
(Kit hermetische uitvoering
Condexa Pro 50 code 4030085.
Kit hermetische uitvoering
61
Condexa Pro 100 code 4030086).
S - Rookgasafvoer Ø 50 mm
NEDERLANDS
NL
31
