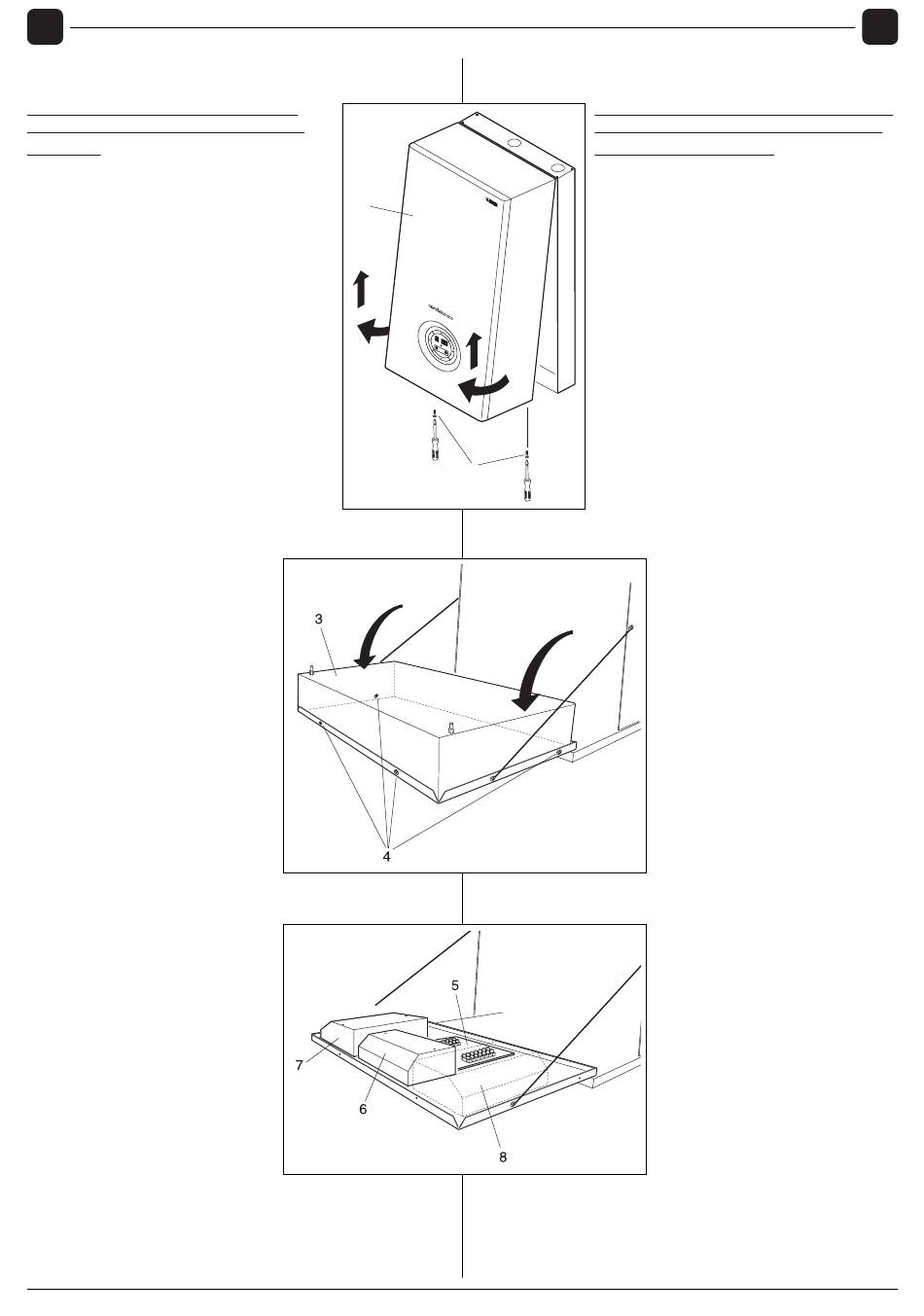

Abnahme der Frontplatte, Zugriff auf die
Bedienungsblende und die Innenteile der
Heizeinheit
- Die Befestigungsschrauben (1) der Frontplatte
(2) lösen
- Die Unterseite der Platte (2) abstemmen und
hochziehen, somit vom Rahmen ausrasten und
abnehmen.
- Die
Bedienungsblende
90° aufklappen und das rücksei-
tige Gehäuse durch Lösen der vier
Schrauben (4) abnehmen.
- An
dieser
Stelle
liegen
Klemmenleiste (5) und die Platinen frei:
- Master Platine (6) (Modelle 50 M
RES, 50 M, 100 M RES und 100 M)
- erste Slave Platine (7)
- zweite Slave Platine (8) (Modelle
100 M RES, 100 M, 100 S RES und
100 S)
Nach den Wartungseingriffen die abge-
nommenen Bestandteile in der zum
Ausbau umgekehrten Folge montieren.
2
(3)
um
die
Verwijderen van het paneel aan de voorkant,
toegang tot bedieningspaneel en delen bin-
nenin de verwarmingsketel
- Draai de bevestigingsschroeven (1) van het
paneel aan de voorkant (2) los
- Trek de basis van het paneel (2) eerst naar voren
en dan naar boven om het van de behuizing los
te maken
1
NEDERLANDS
- Draai het bedieningspaneel (3) 90°
en verwijder de vier schroeven (4) om
het sluitpaneel aan de achterkant te
verwijderen.
- Nu zijn de kaarten en het klemmenbord
(5) toegankelijk:
- Masterkaart (6) (model 50 M RES,
50 M, 100 M RES en 100M)
- eerste Slavekaart (7)
- tweede Slavekaart (8) (model 100 M
RES, 100M, 100 S RES en 100 S).
Na
afloop
van
onderhoudswerkzaamheden
onderdelen in omgekeerde volgorde
opnieuw monteren.
NL
de
de
69
