DEUTSCH
DE
IT

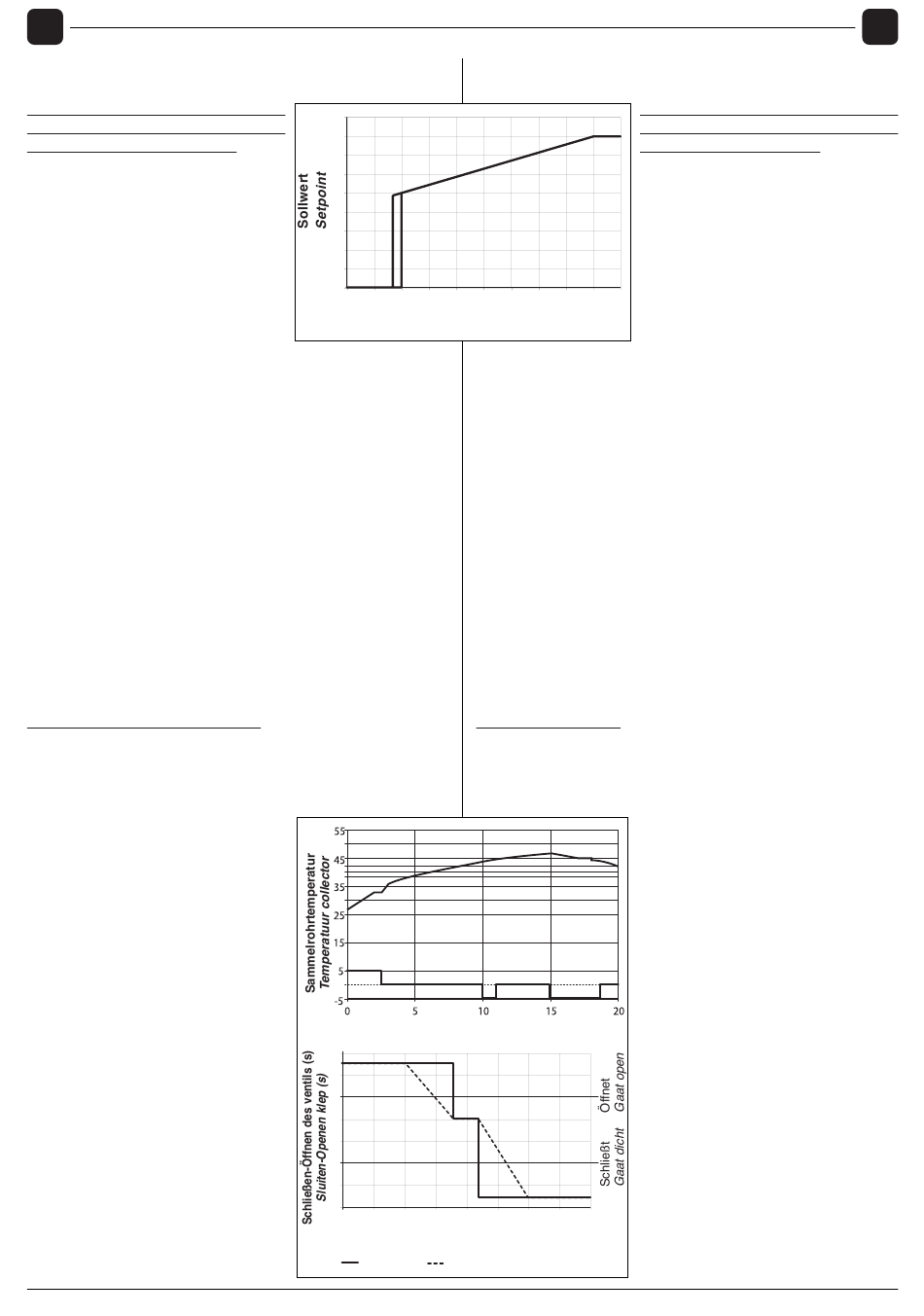

ANALOGER TEMPERATUREINGANG,
PAR.
14=3
(PAR.
22=3
NIEDERTEMPERATURKREISE)
Die
Anforderung
Hochtemperaturkreis (Niedertemperatur)
unterliegt folgenden Regeln:
0-2Vdc: Keine
Anforderung
den
Hochtemperaturkreis
(Niedertemperatur)
2-9Vdc: die Wärmeanforderung wird für
jede Slave Regelung durch den Algorithmus PID_CH_high
(PID_CH_low) in eine Leistungsanforderung umgewan-
delt. 2V entsprechen einem Sollwert von T_Ch_high_foot,
Par. 18 (T_Ch_low_foot, Par. 24), 9V einem Sollwert von
SetPoint_Ch_high, Par.1 (SetPoint_Ch_low, Par.3). Im
Bereich 2V bis 9V erfolgt die Sollwertberechnung linear.
Die Stopphysterese der Anforderung beträgt 0,2V - die
Anforderung liegt also über 2V vor und endet unter 1,8V.
Der Brenner zündet bei:
Vorlauftemperatur ≤ Setpoint_ch_high (Par. 1) - Ch_high_
hist_on (Par 19)
(Vorlauftemperatur ≤ Setpoint_ch_low (Par. 3) - Ch_low_
mod_hist_on (Par.26))
Der Brenner schaltet ab bei:
Vorlauftemperatur > Setpoint_ch_high (Par. 1) + Ch_high_
hist_off (Par. 20)
(Vorlauftemperatur > Setpoint_ch_low (Par. 3) + Ch_low_
hist_off (Par. 27)).
STEUERUNG DES MISCHVENTILS
Das Mischventil unterliegt folgenden Parametern:
Mix_valve_step_open_time: Par.28 auf 5s voreingestellt
Mix_valve_step_close_time: Par.29 auf 7s voreingestellt
Mix_valve_interval_time: Par.30 auf 5s voreingestellt
Mix_valve_p_hyst: Par.31 auf 2°C vorein-
gestellt
Mix_valve_still_hyst: Par.32 auf 2°C
voreingestellt
Vor Öffnen oder Schließen wartet das
Ventil die in Par. 30 eingestellte Zeit ab.
Es öffnet bei:
T_mandata_bassa < Setpoint_low-Par32
Es schließt bei:
T_mandata_bassa > Setpoint_low+Par32
Innerhalb dieser Spanne verbleibt das
Ventil in der jeweiligen Stellung.
Bei:
T_mandata_bassa < Setpoint_low-Par31
öffnet es für die Hälfte der Zeit im
Vergleich zur Eingabe von Par. 28
Bei:
T_mandata_bassa > Setpoint_low+Par31
schließt es für die Hälfte der Zeit im
Vergleich zur Eingabe von Par. 29.
90
FÜR
80
70
60
für
den
50
40
30
20
10
durch
0
1
3
2
1
0
-1
-2
-3
-4
20
25
Toevoertemperatuur Mengklep (°C)
default
2
3
4
5
6
7
Spannung (Volt)
Tension (V)
Spannung (Volt)
Spanning (Volt)
omgezet in een verzoek om vermogen voor elke Slave
met behulp van de algoritme PID_CH_high (PID_CH_low).
2V komt overeen met een setpoint van T_Ch_high_foot,
Par. 18 (T_Ch_low_foot, Par. 24), 9V met een setpoint
van SetPoint_Ch_high, Par.1 (SetPoint_Ch_low, Par.3).
Tussen 2V en 9V wordt het setpoint lineair berekend. De
hysterese voor beëindigen van het verzoek om warmte
bedraagt 0,2V, m.a.w. boven 2V bestaat de vraag, onder
1,8V is er geen vraag meer.
De brander wordt ingeschakeld wanneer:
Toevoertemperatuur ≤ Setpoint_ch_high (Par. 1) - Ch_
high_hist_on (Par 19)
(Toevoertemperatuur ≤ Setpoint_ch_low (Par. 3) - Ch_
low_mod_hist_on (Par.26))
De brander wordt uitgeschakeld wanneer:
Toevoertemperatuur > Setpoint_ch_high (Par. 1) + Ch_
high_hist_off (Par. 20)
(Toevoertemperatuur > Setpoint_ch_low (Par. 3) + Ch_
low_hist_off (Par. 27)).
BEHEER MENGKLEP
De mengklep wordt beheerd door de volgende parameters:
Mix_valve_step_open_time: Par.28 vooringesteld op 5 s
Mix_valve_step_close_time: Par.29 vooringesteld op 7s
Mix_valve_interval_time: Par.30 vooringesteld op 5 s
Zeit (s)
Temps (s)
Zeit (s)
Tijd (s)
30
35
40
45
50
55
Vorlauftemperatur Mix (°C)
Température Départ Mix (°C)
Vorlauftemperatur Mix (°C)
Par. 31 = 10
ANALOGE INGANG TEMPERATUUR,
PAR. 14=3 (PAR. 22=3 VOOR LAGE
TEMPERATUURCIRCUITS)
De
vraag
voor
Temperatuurcircuit vindt plaats volgens
onderstaande regels:
0-2Vdc: Het Hoge/Lage Temperatuurcircuit
vraagt niet om warmte
8
9
10
2-9Vdc: de vraag om warmte wordt
Mix_valve_p_hyst: Par.31 vooringesteld
op 2°C
Mix_valve_still_hyst: Par.32 vooringe-
steld op 2°C
Alvorens open te gaan of te sluiten wacht
de klep zolang als er in Par.30 ingesteld is.
Hij gaat open wanneer:
T_mandata_bassa < Setpoint_low - Par32
Hij gaat dicht wanneer:
T_mandata_bassa > Setpoint_low + Par32
Tijdens het interval blijft de klep in de
stand staan waarin hij zich bevond.
Indien:
T_mandata_bassa < Setpoint_low - Par31
gaat hij open gedurende de helft van de
tijd die ingesteld is in Par. 28
Indien:
60
T_mandata_bassa > Setpoint_low + Par31
gaat hij dicht gedurende de helft van de
tijd die ingesteld is in Par. 29.
NEDERLANDS
NL
het
Hoge/Lage
53
