Struktur - Riello Ready 7200 Bedienungsanleitung

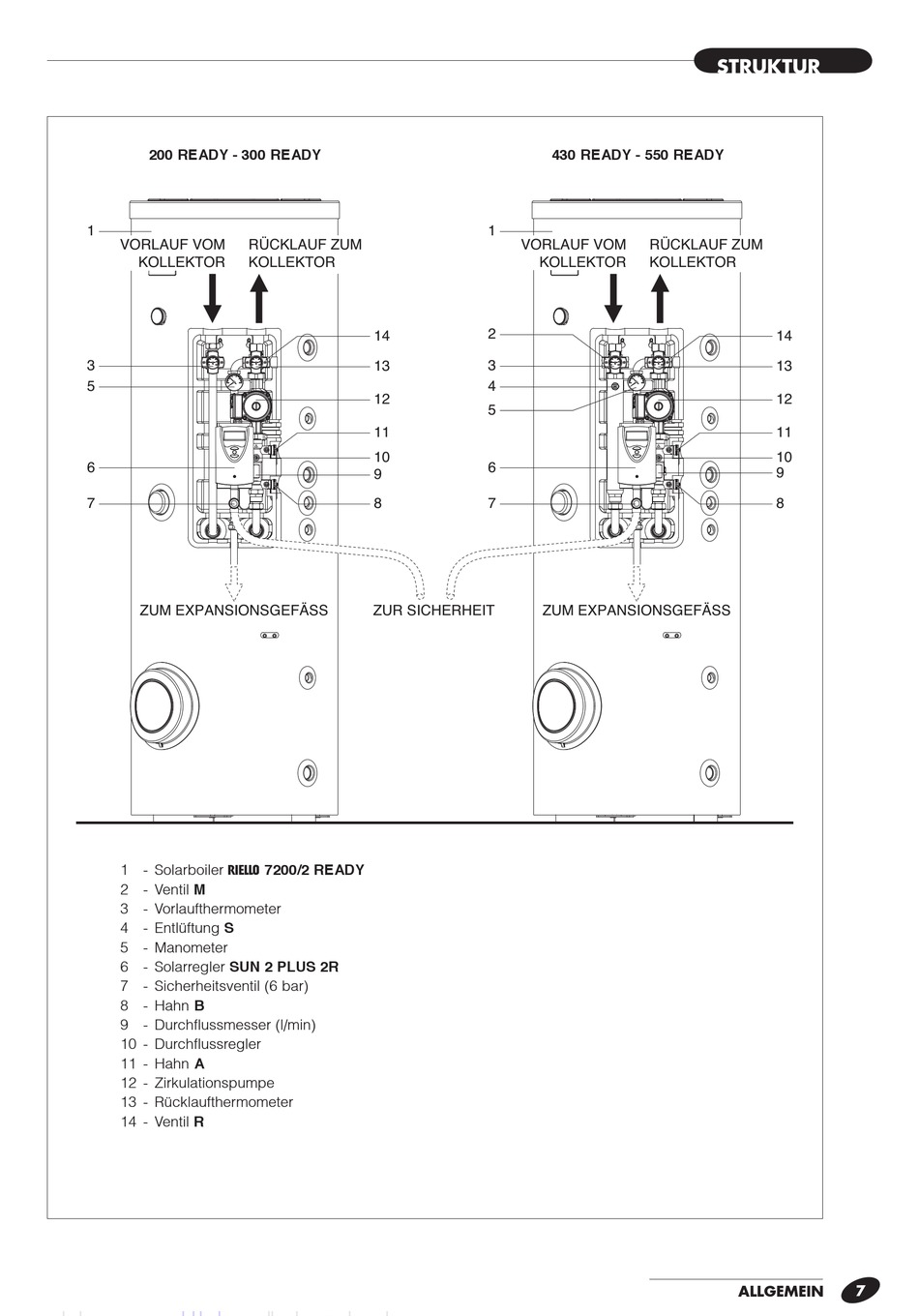

200 READY - 300 READY
1
VORLAUF VOM RÜCKLAUF ZUM
KOLLEKTOR KOLLEKTOR
3
5
6
7
ZUM EXPANSIONSGEFÄSS
1 - Solarboiler r 7200/2 READY
2 - Ventil M
3 - Vorlaufthermometer
4 - Entlüftung S
5 - Manometer
6 - Solarregler SUN 2 PLUS 2R
7 - Sicherheitsventil (6 bar)
8 - Hahn B
9 - Durchflussmesser (l/min)
10 - Durchflussregler
11 - Hahn A
12 - Zirkulationspumpe
13 - Rücklaufthermometer
14 - Ventil R
1
VORLAUF VOM
KOLLEKTOR
2
14
13 3
4
12
5
11
10
6
9
8 7
ZUR SICHERHEIT ZUM EXPANSIONSGEFÄSS

STRUKTUR

430 READY - 550 READY
RÜCKLAUF ZUM
KOLLEKTOR
14
13
12
11
10
9
8
7
ALLGEMEIN
