DEUTSCH
DE
IT

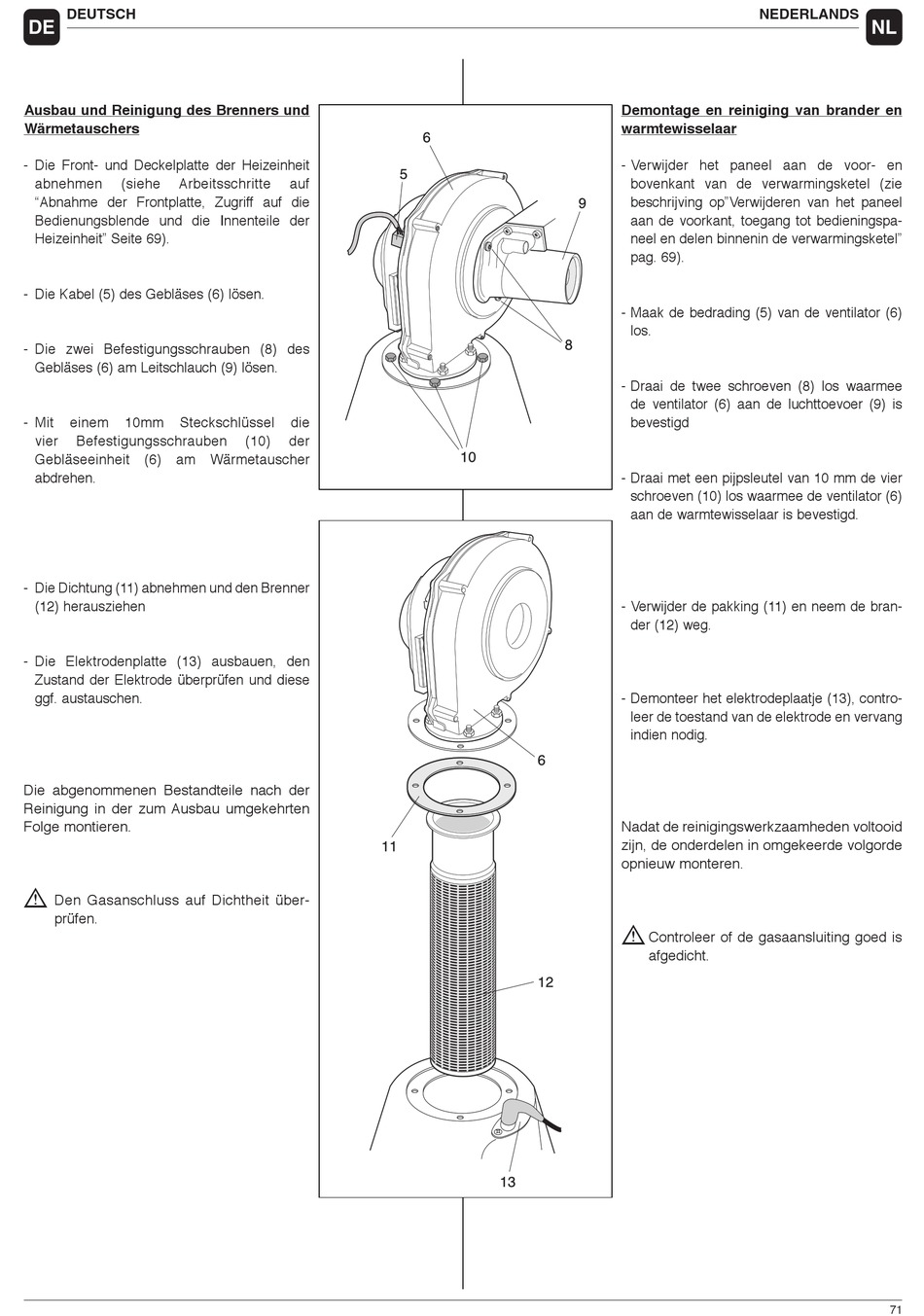

Ausbau und Reinigung des Brenners und
Wärmetauschers
- Die Front- und Deckelplatte der Heizeinheit
abnehmen
(siehe
Arbeitsschritte
"Abnahme der Frontplatte, Zugriff auf die
Bedienungsblende und die Innenteile der
Heizeinheit" Seite 69).
- Die Kabel (5) des Gebläses (6) lösen.
- Die zwei Befestigungsschrauben (8) des
Gebläses (6) am Leitschlauch (9) lösen.
- Mit
einem
10mm
Steckschlüssel
vier
Befestigungsschrauben
Gebläseeinheit (6) am Wärmetauscher
abdrehen.
- Die Dichtung (11) abnehmen und den Brenner
(12) herausziehen
- Die Elektrodenplatte (13) ausbauen, den
Zustand der Elektrode überprüfen und diese
ggf. austauschen.
Die abgenommenen Bestandteile nach der
Reinigung in der zum Ausbau umgekehrten
Folge montieren.
b
Den Gasanschluss auf Dichtheit über-
prüfen.
auf
die
(10)
der
NEDERLANDS
Demontage en reiniging van brander en
warmtewisselaar
- Verwijder het paneel aan de voor- en
bovenkant van de verwarmingsketel (zie
beschrijving op"Verwijderen van het paneel
aan de voorkant, toegang tot bedieningspa-
neel en delen binnenin de verwarmingsketel"
pag. 69).
- Maak de bedrading (5) van de ventilator (6)
los.
- Draai de twee schroeven (8) los waarmee
de ventilator (6) aan de luchttoevoer (9) is
bevestigd
- Draai met een pijpsleutel van 10 mm de vier
schroeven (10) los waarmee de ventilator (6)
aan de warmtewisselaar is bevestigd.
- Verwijder de pakking (11) en neem de bran-
der (12) weg.
- Demonteer het elektrodeplaatje (13), contro-
leer de toestand van de elektrode en vervang
indien nodig.
Nadat de reinigingswerkzaamheden voltooid
zijn, de onderdelen in omgekeerde volgorde
opnieuw monteren.
b
Controleer of de gasaansluiting goed is
afgedicht.
NL
71
