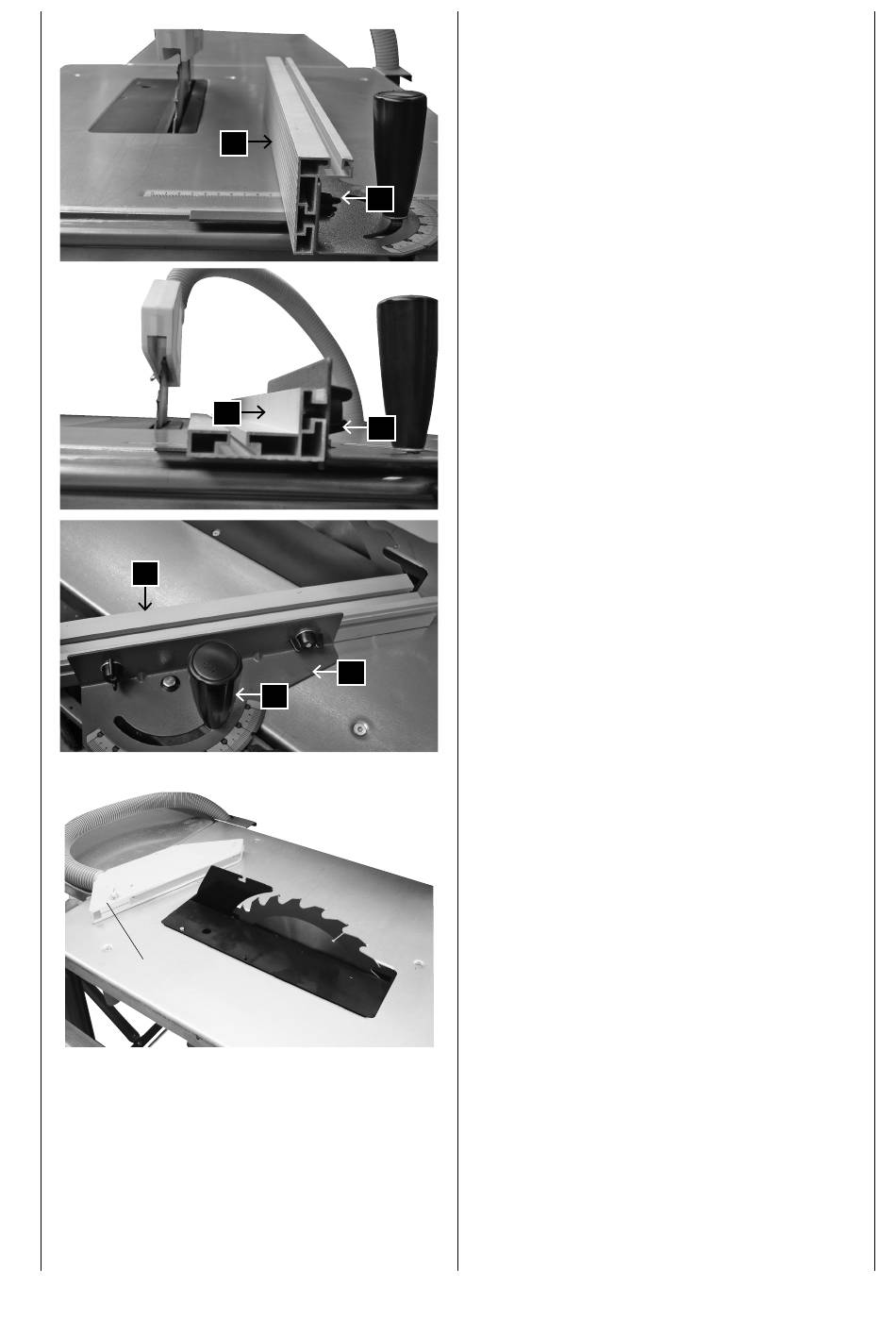

Montering af længdeanslag, Fig. 18.1/ 18.2/ 18.3
1 Monter førringsskinnen med to bolte M6 x 16 og to
møtrikker M6 på venstre side af bordet.
2 Sæt svingdelen (D) i førringsskinnen. Svingdelen skal
let kunne forskydes.
3 Anslagsskinnen kan monteres med høj (Fig. 18.1) eller
lav (Fig. 18.2) anlægsflade.
4 indstil anslagsskinnen (G) på det ønskede gradtal fra
+ 60° til ­60° og spænd grebet (E)
Fig. 19. Udskiftning af savklinge
OBS! Træk netstikket ud
Brug beskyttelseshandsker ved udskiftning af savbladet! Ri-
siko for tilskadekomst!
Skru vingeskruen af udsugningskappen (20) og tag denne
af.
