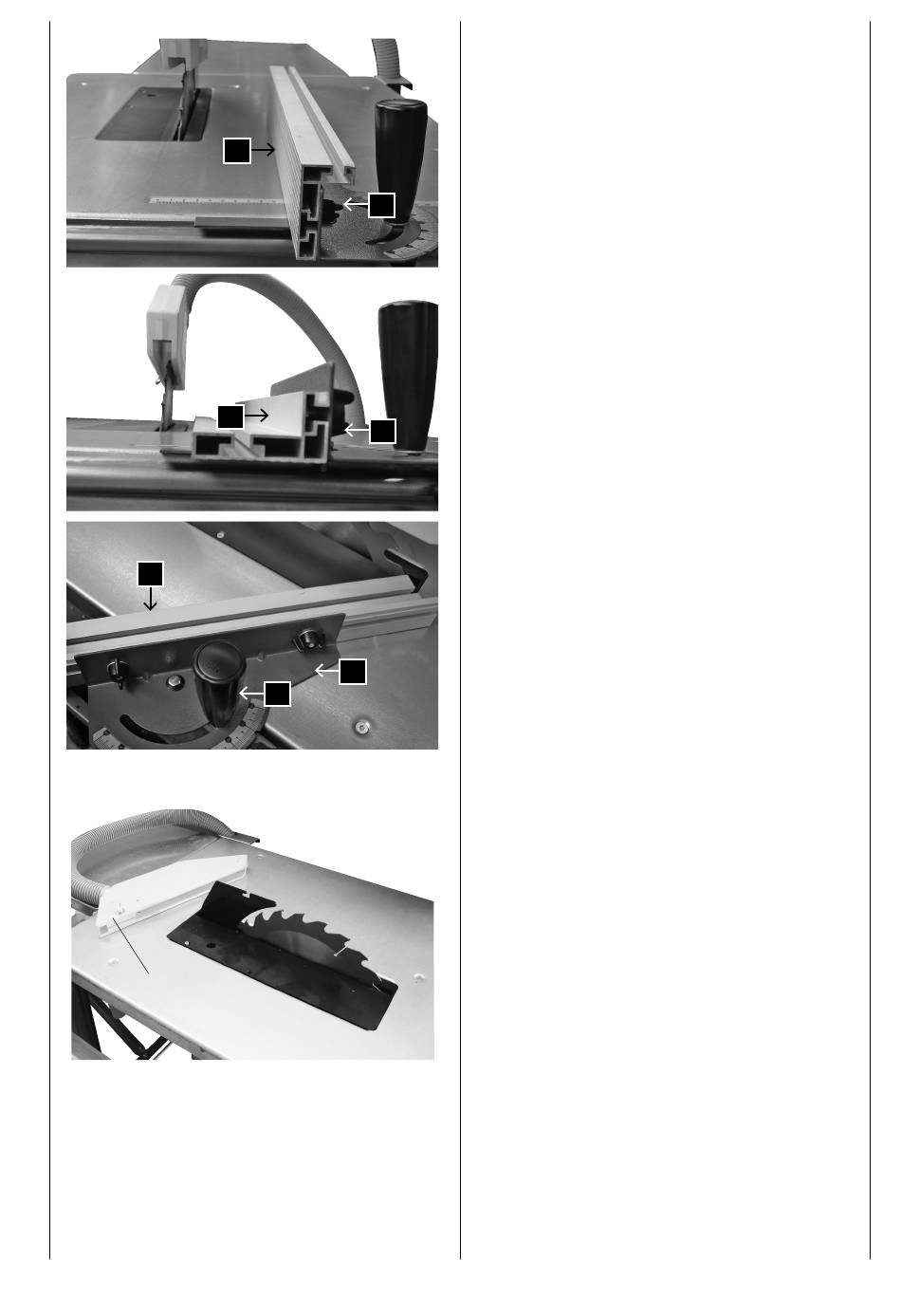

Montage des Queranschlags, Fig. 18.1 /18.2 / 18.3
1 Montieren Sie die Führungsschiene mit 2 Sechs­
kantschrauben M 6 x 16 und 2 Sechskantmuttern M6
an die linke Seite des Tisches.
2 Setzen Sie das Schwenkteil (D) in die Führungsschie­
ne. Das Schwenkteil muss sich leicht verschieben
lassen.
3 Schieben Sie die Anschlagschiene (G) je nach Bedarf
mit hoher (1)oder niedriger (2) Anlagefläche in die
Führungsschrauben (F) und ziehen diese fest an.
4 Stellen Sie die Anschlagschiene (G) auf die gewünsch­
te Gradzahl von + 60° bis – 60° ein und ziehen den
Klemmgriff (E) an.
Sägeblattwechsel, Fig. 19
Achtung! Netzstecker ziehen!
Tragen Sie zum Wechseln des Sägeblatts Schutzhandschuhe!
Verletzungsgefahr!
Lösen Sie die Flügelschraube von der Absaughaube (20)
und entfernen diese.
