Fig. 1.1
1
Fig. 2
6
Fig. 3
3
Fig. 4
4
18

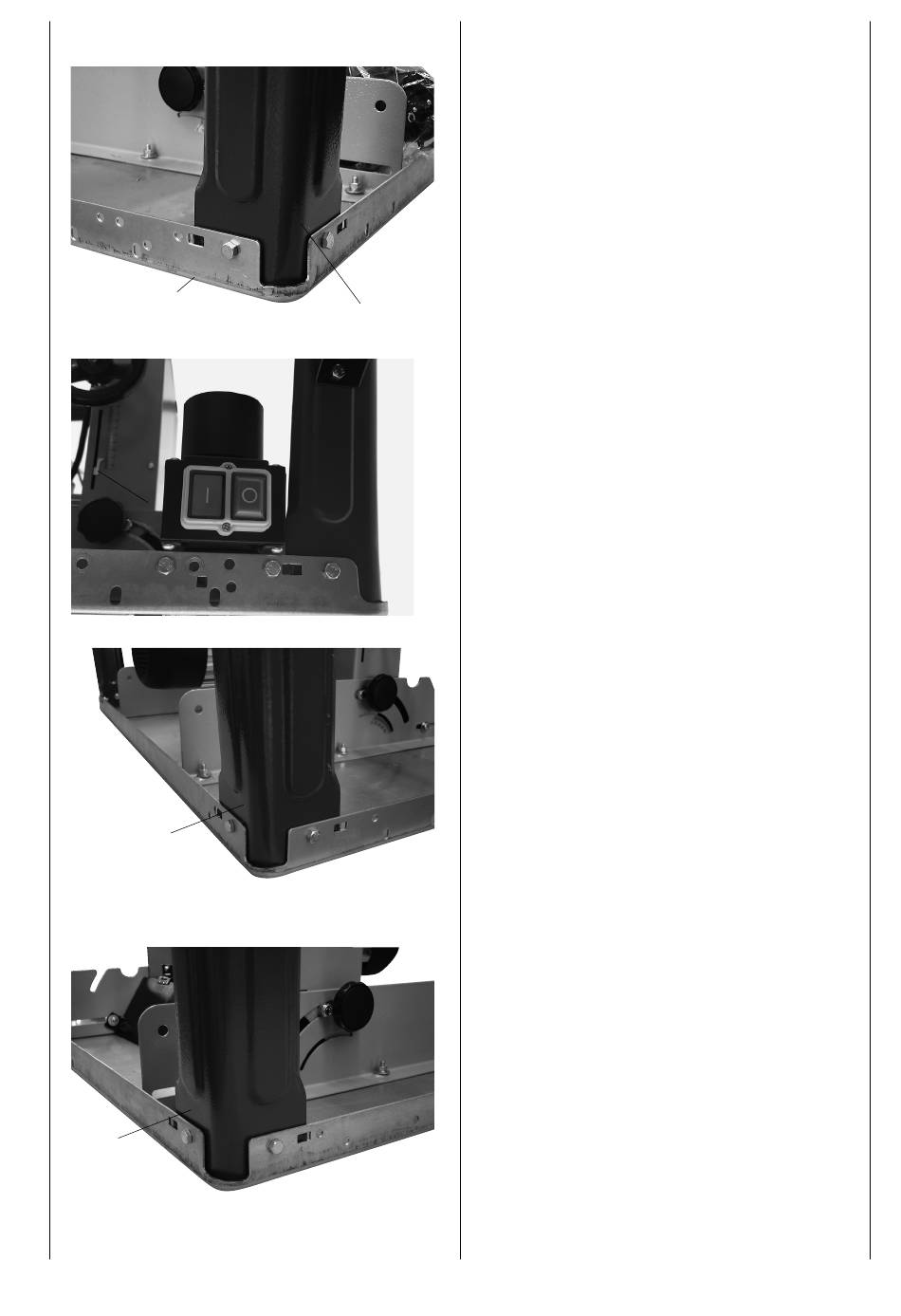

Fig. 1.1
Montieren Sie den Gestellfuß (2) mit 2 Sechskantschrau­
ben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6 an
die Tischplatte.
2
Fig. 2
Montieren Sie den Schalter (6), mit 2 Sechskantschrau­
ben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6 an
die Tischplatte.
Fig. 3
Montieren Sie den Gestellfuß (3), an die Tischplatte mit 2
Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2
Muttern M6. Die Schrauben von Hand leicht festziehen.
Fig. 4
Montieren Sie den Gestellfuß (4), an die Tischplatte mit 2
Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2
Muttern M6. Die Schrauben von Hand leicht festziehen.
