Scheppach HS120o Originalanleitung Seite 200

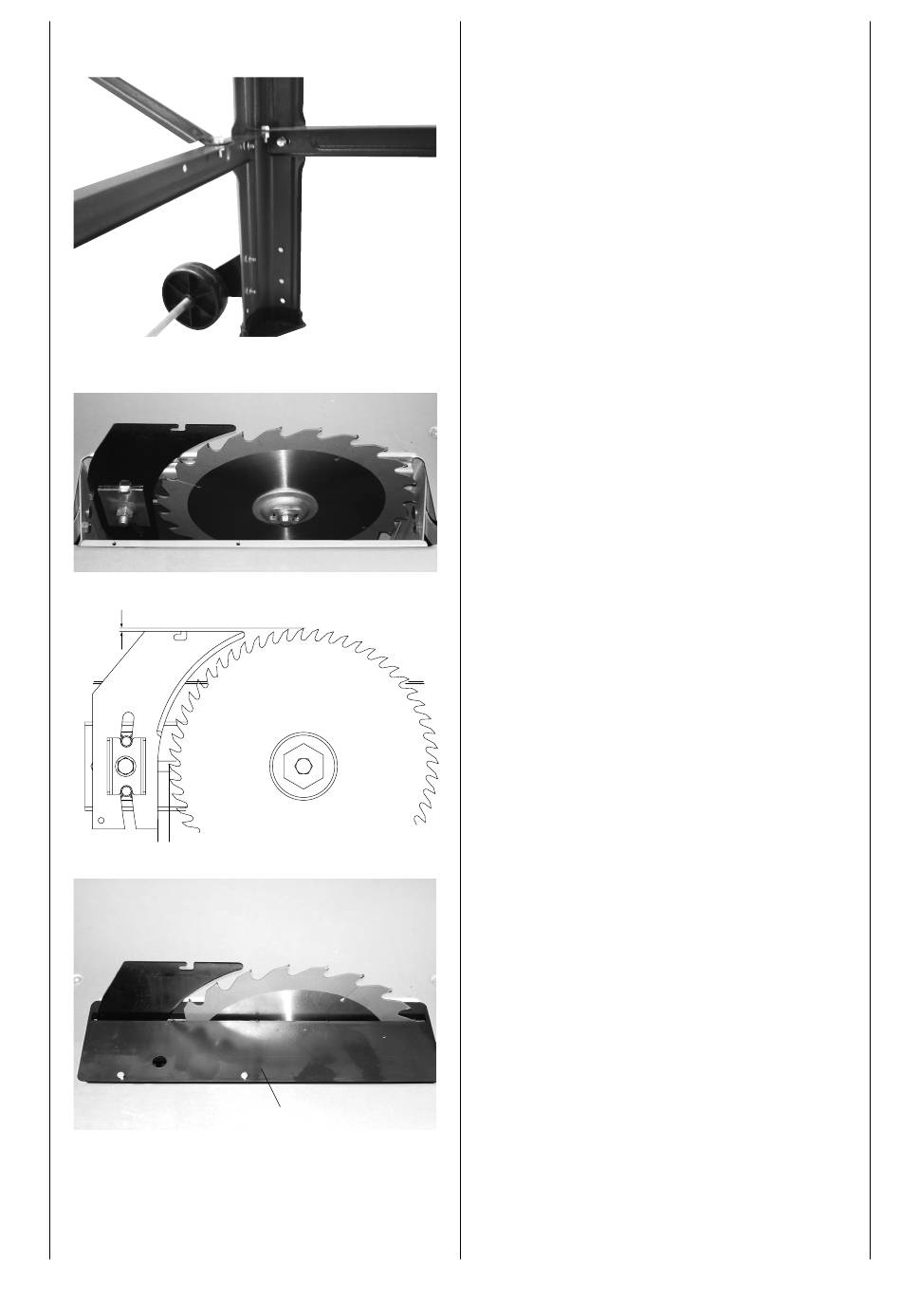

Fig. 11
Fig. 12
Fig. 12.1
ca. 3–8 mm
Fig. 13
200
19
Joonis 11
Pingutage tugevasti rattakoostu asendis, kus rattad pu­
udutavad kergelt maapinda.
Joonised 12 / 12.1
Kinnitage lõhestusnuga ühele joonele saekettaga nagu
on näidatud joonisel. Keerake polt veidi lahti ilma seda
eemaldamata. Pärast ümberseadmist pingutage polt tu­
gevasti kinni. Selleks tuleb eemaldada saeketta sisedetail
(19, joonis 13).
Joonis 13
Pärast lõhestusnoa seadmist kinnitage saeketta sisedetail
(19) uuesti 4 süvistatud peaga poldiga M6 x 16.
