• Derudover kan der trods de trufne sikkerhedsforanstalt­
ninger forekomme ikke åbenlyse restrisici.
• Restrisici kan minimeres, når „Sikkerhedshenvisnin­
gerne" og „Bestemmelsesmæssig anvendelse" samt
brugsanvisningen følges.
Montering
Bemærk!
Vær ved udpakning opmærksom på, at der i emballagens in-
derste dele findes smådele til maskinen.

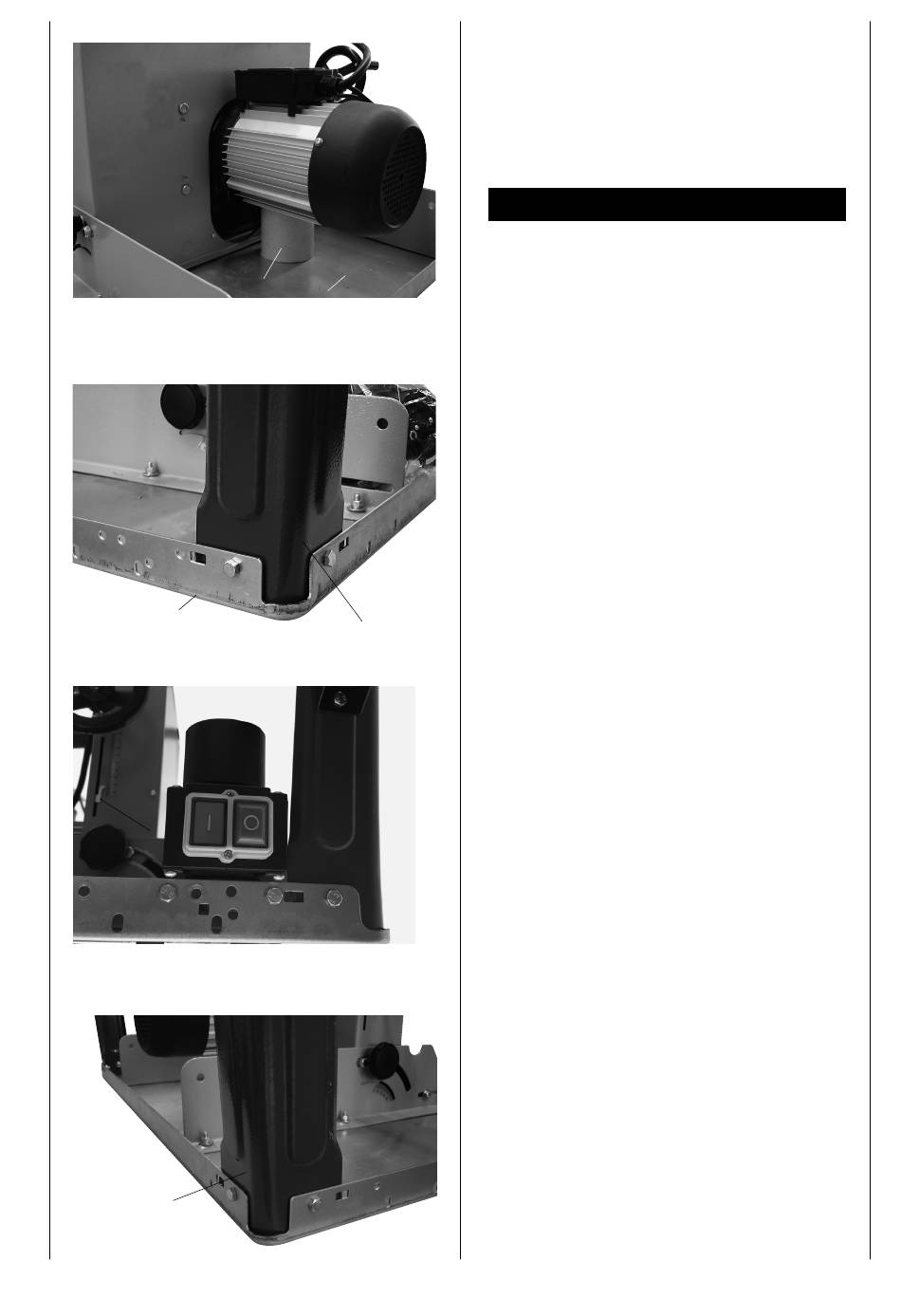

Fig. 1
Anbring bordpladen (1) på en arbejdsbænk.
(Fjern emballagepolsteret under motoren)
Fig. 1.1
Monter stelfoden (2) på bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt.
Fig. 2
Monter afbryderen (6) med 2 sekskantskruer M6 x 16, 2
mellemskiver 6 og 2 møtrikker M6 til bordpladen.
Fig. 3
Monter stelfoden (3) på bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt
