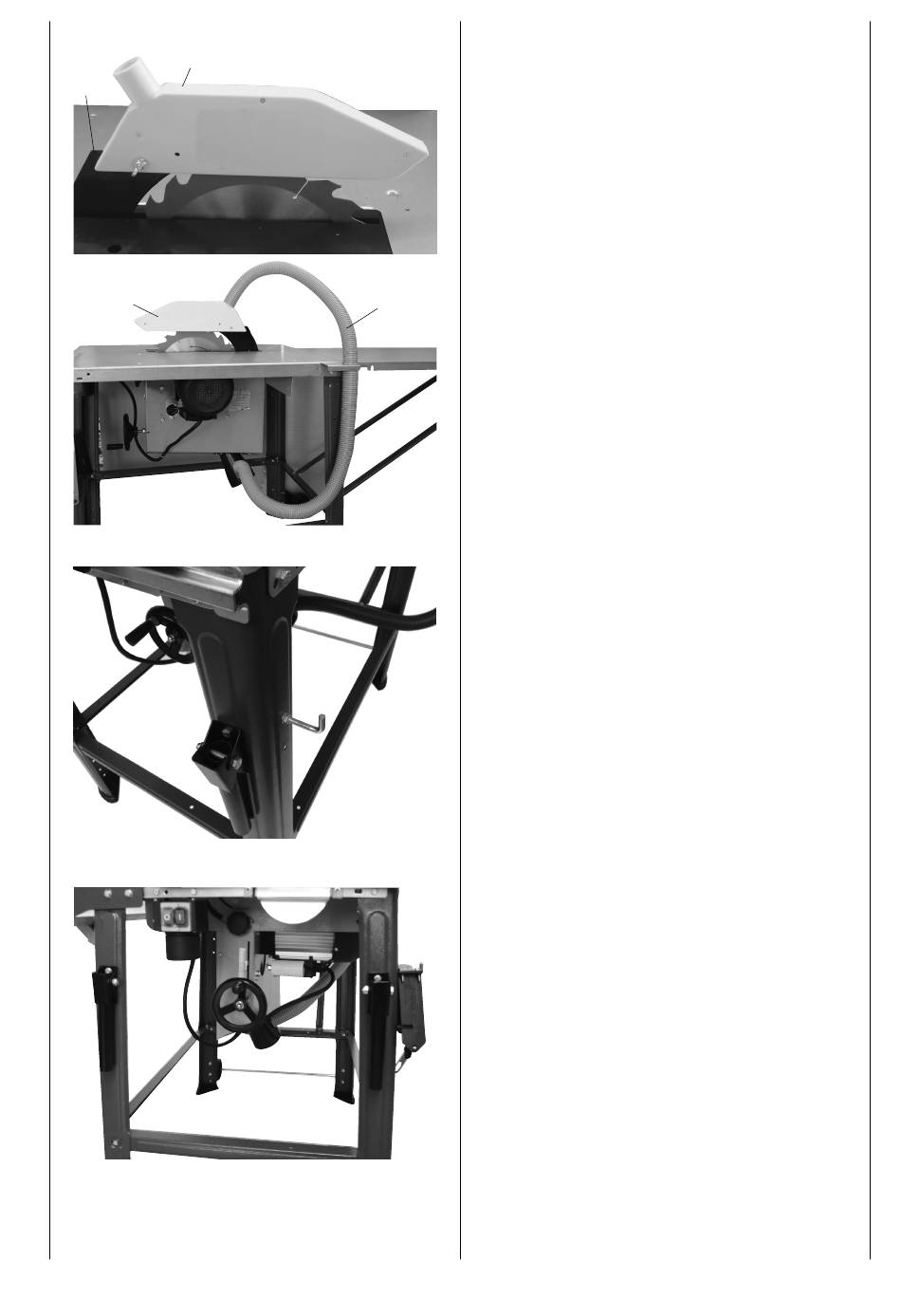

Joonis 14
Kinnitage kate (20) lõhestusnoale 18, kasutades ümarpe­
apolti M6 x 25, seibi 6 ja tiibmutrit M6.
Joonis 15
Ühendage imivoolik (21) imikatte (20) ja imiotsaku kül­
21
ge.
Joonised16 / 16.1
Kinnitage konksuga polt parempoolse jala poolele, kasu­
tades 2 seibi 6 ja 2 mutrit M6. Konks on ette nähtud
saeketta võtme ja tõukepulga kinnitamiseks.
2 transpordikäepidet on sae ees kinnitatud vasak­ ja
parempoolsele jalale, kasutades 4 kuuskantpeapolti M6 x
16, 4 seibi 6 ja 4 mutrit M6.
