Scheppach HS120o Originalanleitung Seite 112

Fig. 14
20
18
Fig. 15
20
Fig. 16
Fig. 16.1
112

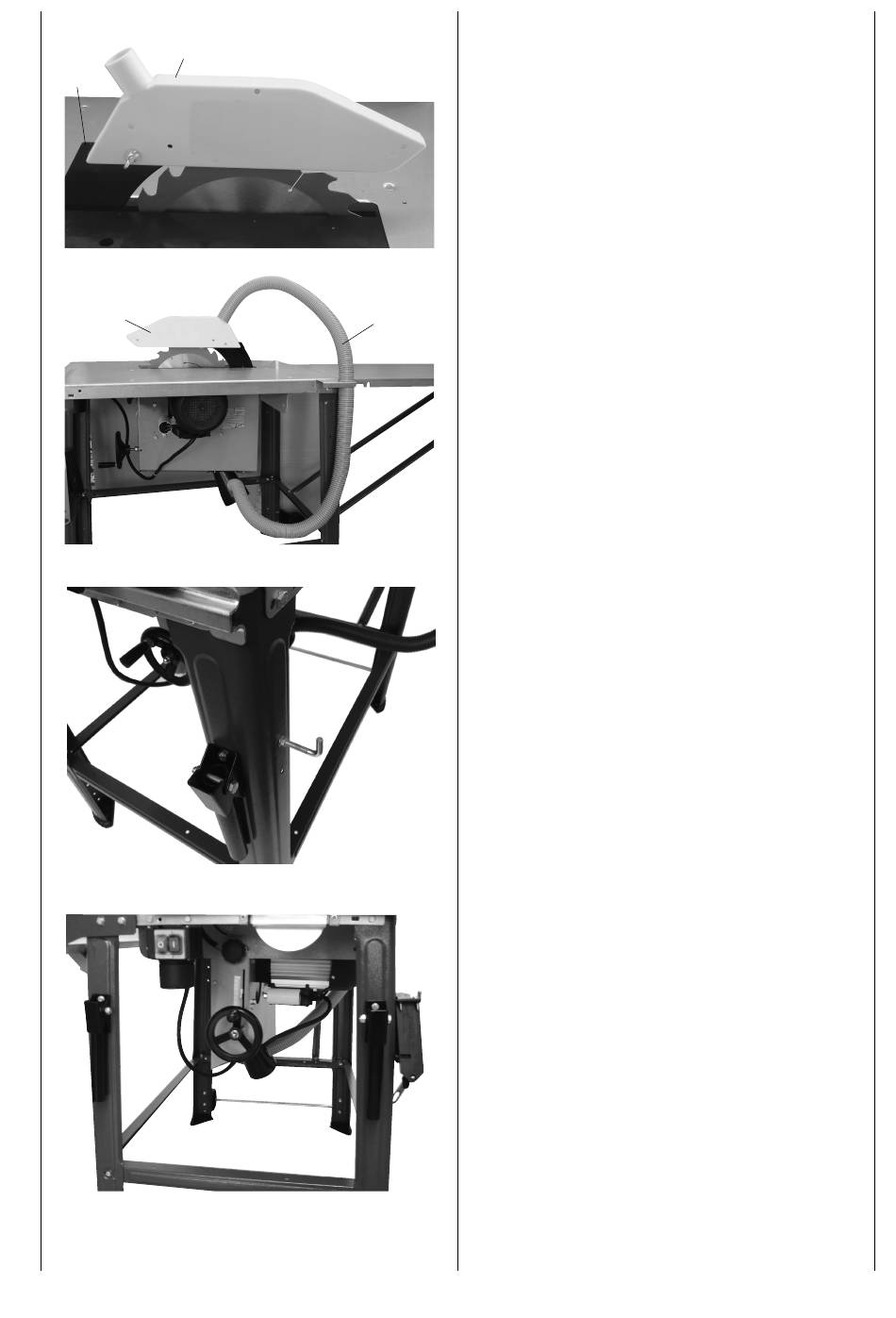

Fig. 14
Montera skyddskåpan (20) på klyvkilen (18) med skruv
med kullrigt huvud M6 x 25, bricka 6 och låsmutter.
Fig. 15
Montera slanghållaren (21) i bordsskivan och anslut
21
utsugsslangen (21) till utsugskåpan och utsugsstosen
Fig. 16 / 16.1
Fäst hakskruven med 2 brickor 6 och 2 muttrar M6 på
den högra bensidan. Där är sågklingsnyckeln och skjut­
stocken upphängda.
De två transporthandtagen monteras på sågens framsida
på höger och vänster stativben med 4 sexkantsskruvar M6
x 16, 4 brickor 6 och 4 muttrar M6.
