Scheppach HS120o Originalanleitung Seite 224

8 7 6
9 10
224
5 4 3 2
11 12
Splošni napotki:
• po odstranitvi embalaže iz izdelka preverite prisotnost
vseh sestavnih delov in pojav morebitnih poškodb med
transportom. Pri reklamaciji je potrebno nemudoma
obvestiti trgovca. Kasnejših reklamacij ne priznavamo.
• Preverite popolnost pošiljke.
• Pred začetkom uporabe se s pomočjo navo-
dil za uporabo temeljito seznanite z napravo.
• Pri zamenjavi dodatne opreme kot tudi vseh obrablje-
1
nih delov je potrebno uporabiti samo originalne dele.
Nadomestni deli so dobavljivi pri vašem prodajalcu.
• Pri naročilu dodatnih delov je potrebno navesti našo
številko izdelka kot tudi tip in leto izdelave izdelka.

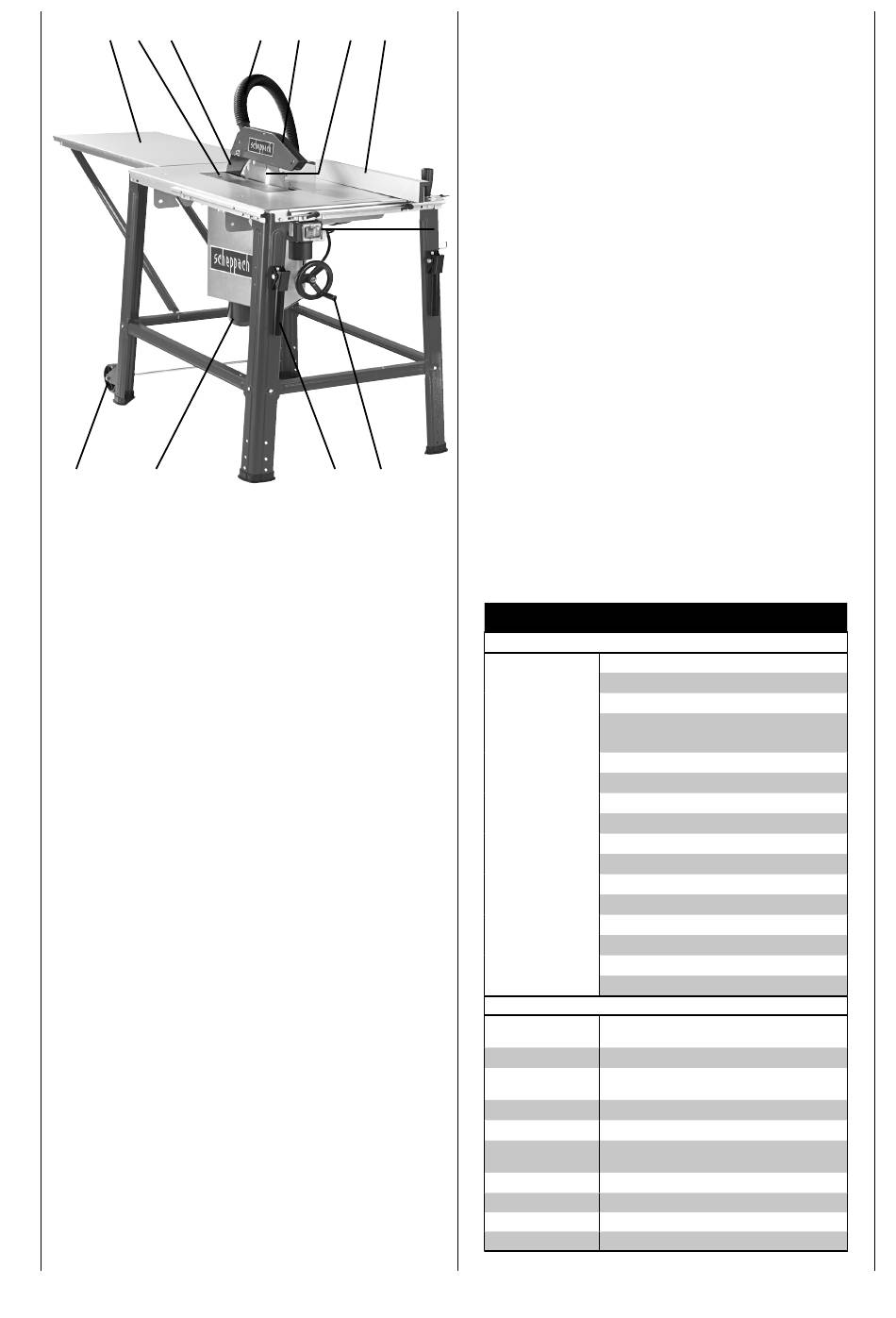

1. Stikalo za vklop/izklop
2. Vzdolžni omejevalnik
3. Žagin list
4. Zaščitni pokrov
5. Cev za odsesavanje
6. Zagozda za režo
7. Mizni vstavek
8. Razširitev mize
9. Vozna priprava
10. Nastavek za odsesavanje
11. Transportni ročaj
12. Mehanizem za nastavljanje višine
Obseg dobave
Namizna krožna žaga HS120o
Vzdolžni prislon s kotnim vodilom
Zaščita žaginega lista z vijakom in
matico
Razcepni klin in laserska enota
Pomična klada
Podaljšek mize
2 podstavka za podaljšanje mize
2 podstavka za razširitev mize
2 kolesni in spojni enoti
Žagin list ø 315 x 30 x 3,0/2 24 Z
Ključ žaginega lista
Potisni ročaj
Odsesovalna cev in pritrdilna sponka
Vrečka z dodatki
Navodila za uporabo
Tehnični podatki
Gradbene mere
D x Š x V
Velikost mize
Velikost mize z
razširitvijo
Višina mize
ø žaginega lista
Višinska
nastavitev 90°/45°
Nagibno območje
Hitrost reza m/s
Vzdolžni prislon
Teža
HS120o
1110 x 600 x 1050 mm
800 x 550 mm
950 x 800 mm
800 mm
315 x 30 x 3,0/2 24 Z
0–83/0–49 mm
90°–45°
46
580 mm
44 kg
