Scheppach HS120o Originalanleitung Seite 30

Fig. 17
B
Fig. 17.1
C
Fig. 17.2
G
A
30
A B
C
D
E

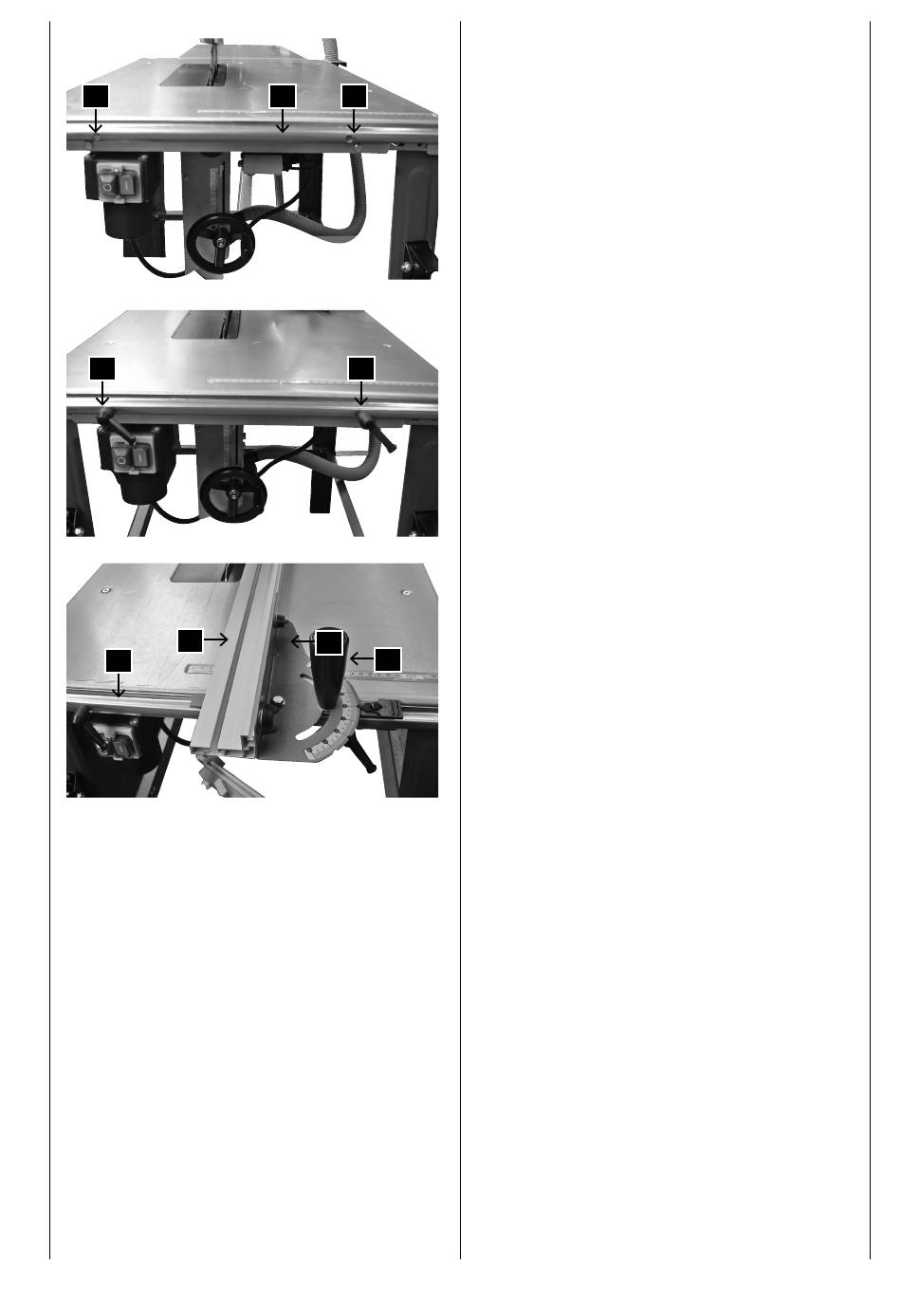

Montage des Längsanschlags, Fig.17 / 17.1/17.2
1 Montieren Sie die Führungsschiene (A) mit 2 Sechs­
kant schrauben M6 x 16 mit Muttern M 6 (B) an die
Vorderseite des Tisches.
2 Montieren Sie 2 Klemmhebel (C) mit 2 Schloss­
schrauben M 6 x 25 an Tisch und Führungsschiene.
3 Setzen Sie das Schwenkteil ( D) in die Führungsschie­
ne, stellen die Skala auf 0° und ziehen den Klemm­
griff (E) fest an. Achtung! Beim Längsschneiden das
Schwenkteil im mer auf 0 stellen.
4 Schieben Sie die Anschlagschiene (G) je nach Bedarf
mit hoher (Fig.18.1) oder niedriger (Fig. 18.2) An­
lagefläche in die Führungsschrauben (F) und zie hen
diese fest an.
5 Stellen Sie die Anschlagschiene auf das gewünschte
Maß ein und ziehen die beiden Klemmhebel (C) an.
