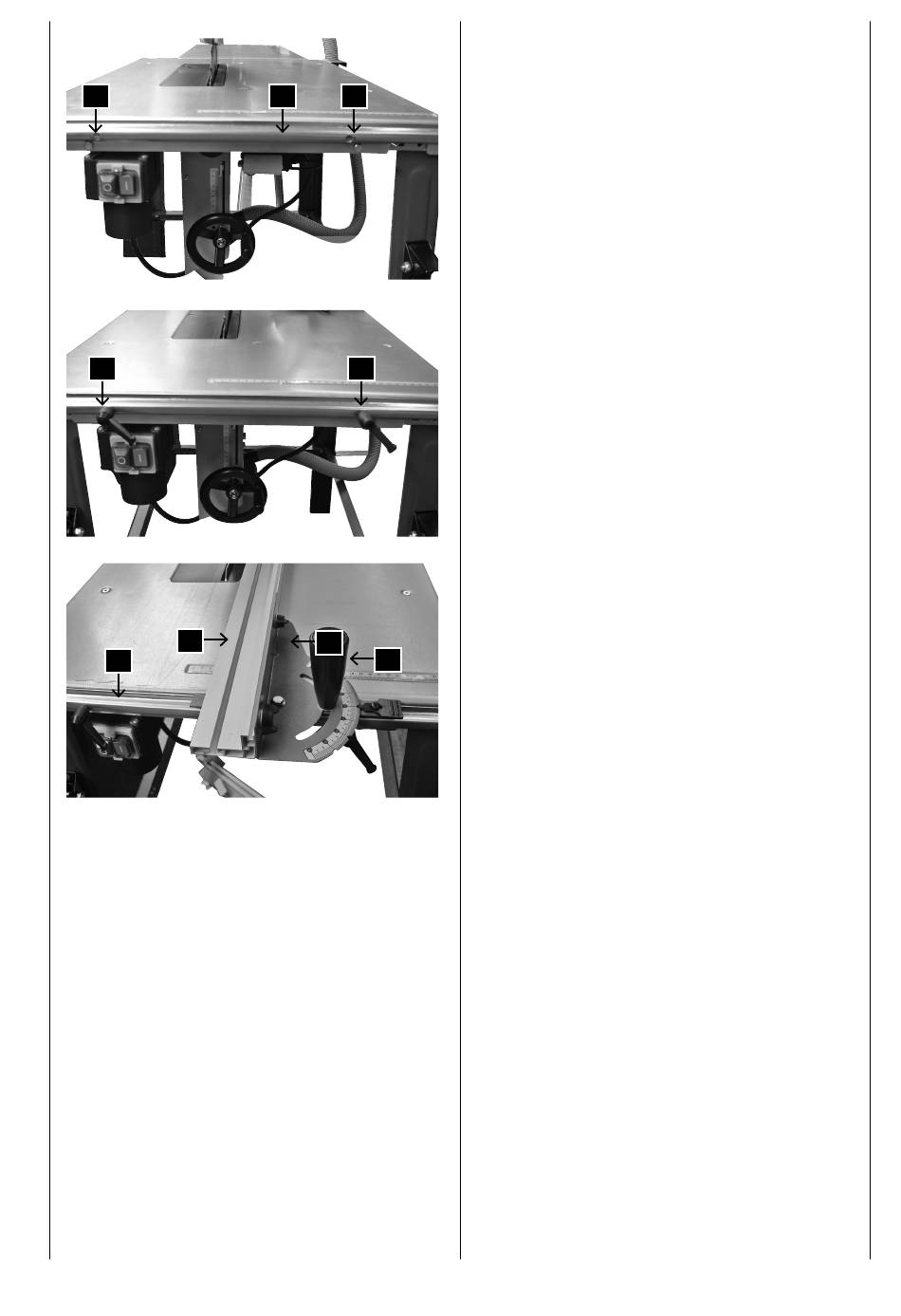

Pikipiiriku montaaž, joonis17 / 17.1/17.2
1 Paigaldage juhtrööbas (A) kahe kuuskantpeapoldiga M6
x 20 ja mutritega M6 (B) laua esiküljele.
2 Kinnitage laua külge kaks kinnitushooba (C) ja juhtröö­
bas, kasutades kaht lukustuspolti M6 x 25.
3 Asetage pöörduv osa (D) juhtrööpale, seadke skaala
0°­le ja kinnitage tugevasti kinnituskäepide (E). Tä­
helepanu! Pikisaagimise korral tuleb pöörduv osa alati
seada asendisse 0.
4 Sõltuvalt töö liigist suruge juhtrööbas (G) kõrge (joonis
18.1) või madala pinna (joonis 18.2) juhtpoltidesse (F)
ja keerake need tugevasti kinni.
5 Seadke piirikurööbas soovitud mõõtmele vastavaks ja
pingutage mõlemad kinnitushoovad (C).
