Scheppach HS120o Originalanleitung Seite 26

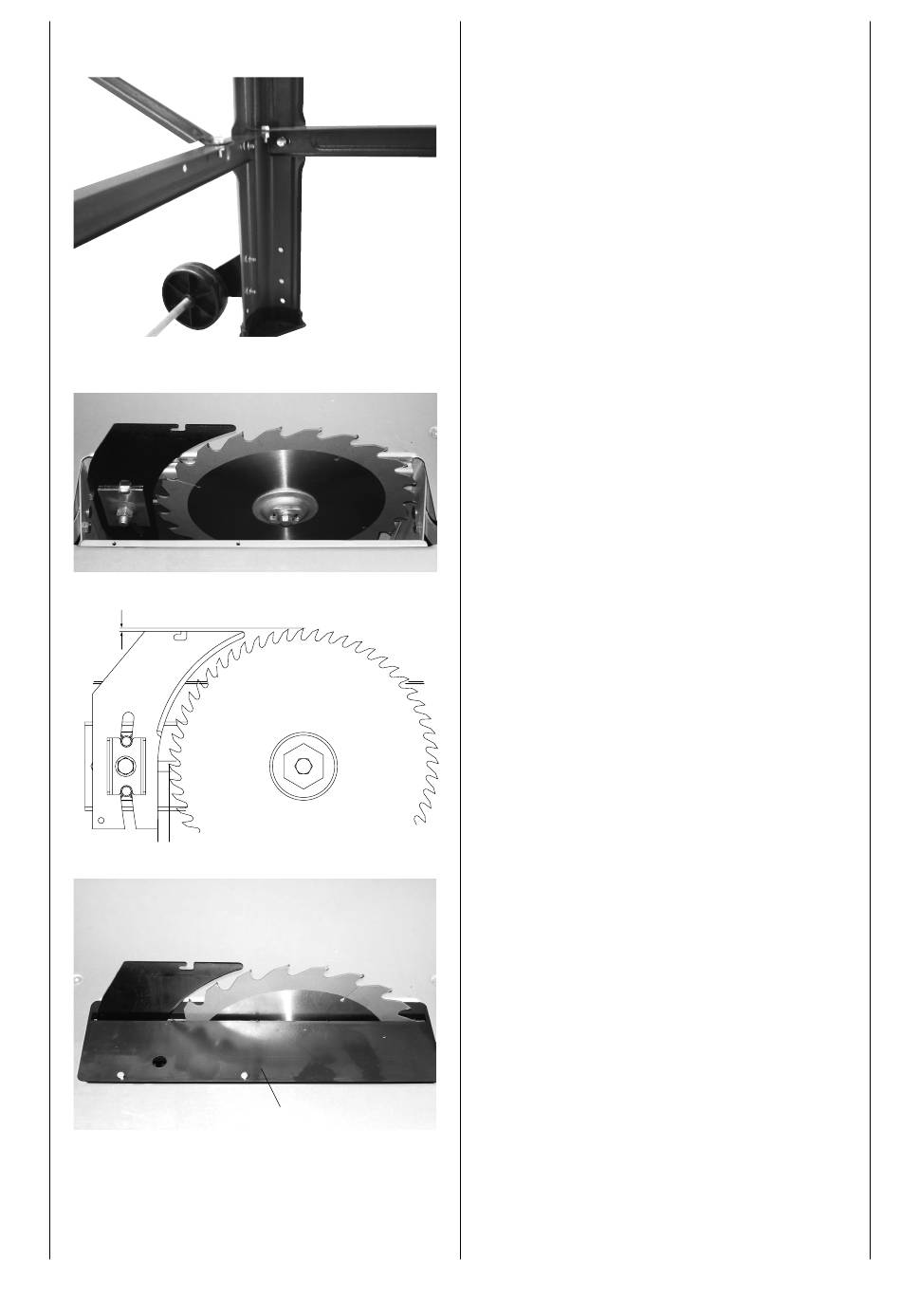

Fig. 11
Fig. 12
Fig. 12.1
ca. 3–8 mm
Fig. 13
26
19
Fig. 11
Die Fahrvorrichtung in der Stellung fest anziehen, dass
die Räder leicht den Boden berühren.
Fig. 12 / 12.1
Montieren Sie den Spaltkeil zum Sägeblatt so, wie in der
Abb. beschrieben. Die Schraube leicht lösen, (nicht ganz
herausdrehen) nach der Einstellung wieder fest anziehen.
Die Sägeblatteinlage (19, Fig. 13) muss dabei entfernt
werden.
Fig. 13
Nach der Einstellung des Spaltkeils die Sägeblatteinlage
(19) mit 4 Flachkopfschrauben M 6 x 16 wieder befesti­
gen.
