Scheppach HS120o Originalanleitung Seite 38

Fig. 22
2mm
38
Sie sich, dass das Sägeblatt richtig montiert ist und die
beweglichen Teile leichtgängig sind.
Warnung: Wenn Sie irgendwelche Zweifel haben, lassen
Sie die Maschine von einem Fachmann einrichten. Es ist
zu gefährlich, auf Vermutungen hin zu arbeiten.
Schrägverstellung des Sägeblatts
• Nach Lösen der beiden Klemmschrauben ist das Säge­
blatt stufenlos von 90° bis 45° (siehe Skala) verstell­
bar.
Prüfen Sie vor jedem Arbeitsgang die 90°- und die 45°-Stel-
lung! Probeschnitt vornehmen!
An den Stellschrauben bei Bedarf nachjustieren.
Höhenverstellung des Sägeblatts
Das Sägeblatt ist stufenlos von 0bis 83 mm Schnitthöhe
verstellbar.
Für sicheres und sauberes Arbeiten geringen Sägeblatt-
überstand zum Werkstück wählen.

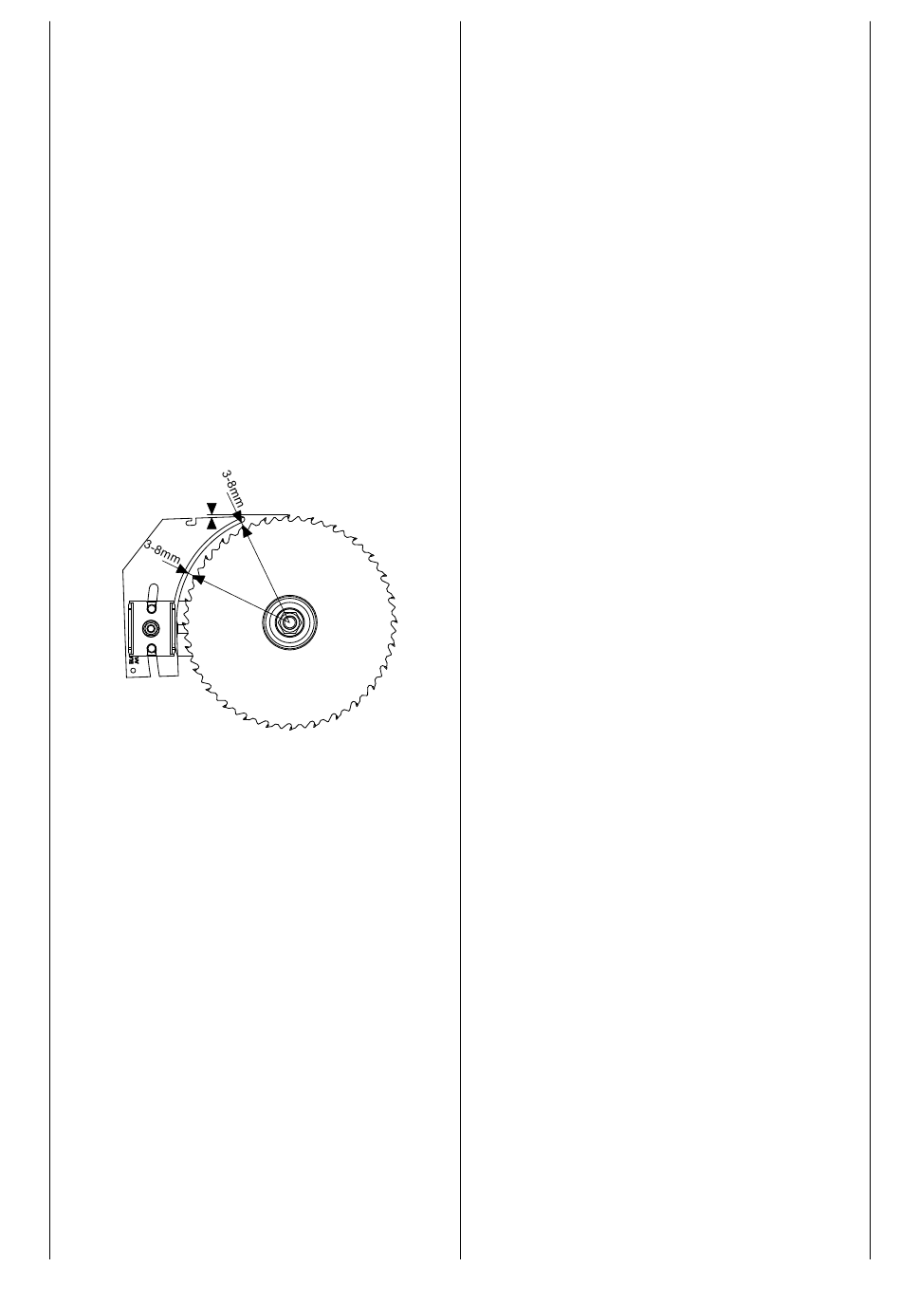

Dem Spaltkeil wie im Bild 22 gezeigt einstellen.
Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das
Werkstück führt und das Schließen der Schnittfuge hinter
dem Sägeblatt und das Rückschlagen des Werkstückes
verhindert. Achten Sie auf die Spaltkeildicke. Der Spalt­
keil darf nicht dünner sein als der Sägeblattkörper und
nicht dicker als dessen Schnittfugenbreite.
Es dürfen nur Sägeblätter mit dem Durchmesser von 250
mm und einer Dicke von 2,4 mm (Zähne 3,0 mm) ver­
wendet werden.
Die Abdeckhaube bei jedem Arbeitsgang auf das Werk­
stück absenken. Die Abdeckhaube muß bei jedem Ar­
beitsgang waagerecht über dem Sägeblatt stehen.
Längsschnitte
Für Parallelschnitte den Längsanschlag einsetzen. Bei
Schnittarbeiten über 120 mm das Anschlaglineal mit
der hohen Anschlagseite (1) und bei Schnittbreiten unter
120 mm mit der niedrigen Anschlagseite (2) verwenden.
Das Werkstück mit dem beiliegenenden Schiebestock
führen.
Querschnitte
Für Quer­ und Winkelschnitte den Schiebeschlitten ein­
setzen.
