Scheppach HS120o Originalanleitung Seite 24

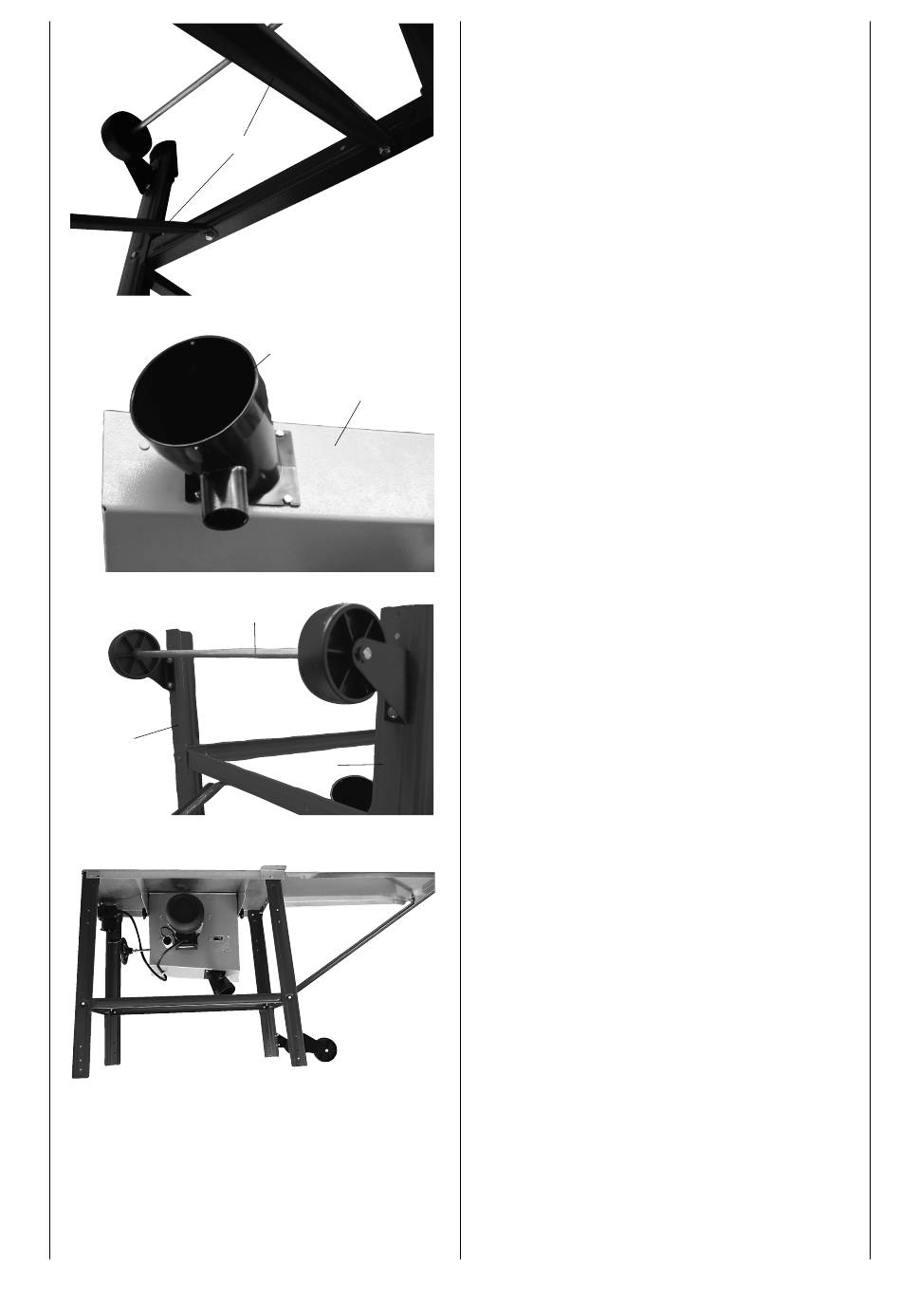

Fig. 7.3
11
Fig. 8
Fig. 9
4
Fig. 10
24
14
13
16
5
Fig. 8
Montieren Sie den Absaugstutzen (14) an den unteren
Sägeblattschutz (13) mit 4 Sechskantschrauben M 4 x
10 und 4 x Scheiben 4.
Fig. 9
Montieren Sie die Fahrvorrichtung (16) an die hinteren
Gestellfüße (4 und 5) mit 4 Sechskantschrauben M 6 x
16 , 4 Scheiben 6, und 4 Muttern M 6.
Die Schrauben von Hand leicht festziehen.
Fig. 10
Die Maschine auf die Füße stellen, alle Schrauben von
Tisch, Füße und Streben (außer der Fahrvorrichtung) fest
anziehen.
