Scheppach HS120o Originalanleitung Seite 198

Fig. 7.3
11
Fig. 8
Fig. 9
4
Fig. 10
198
14
13
16
5

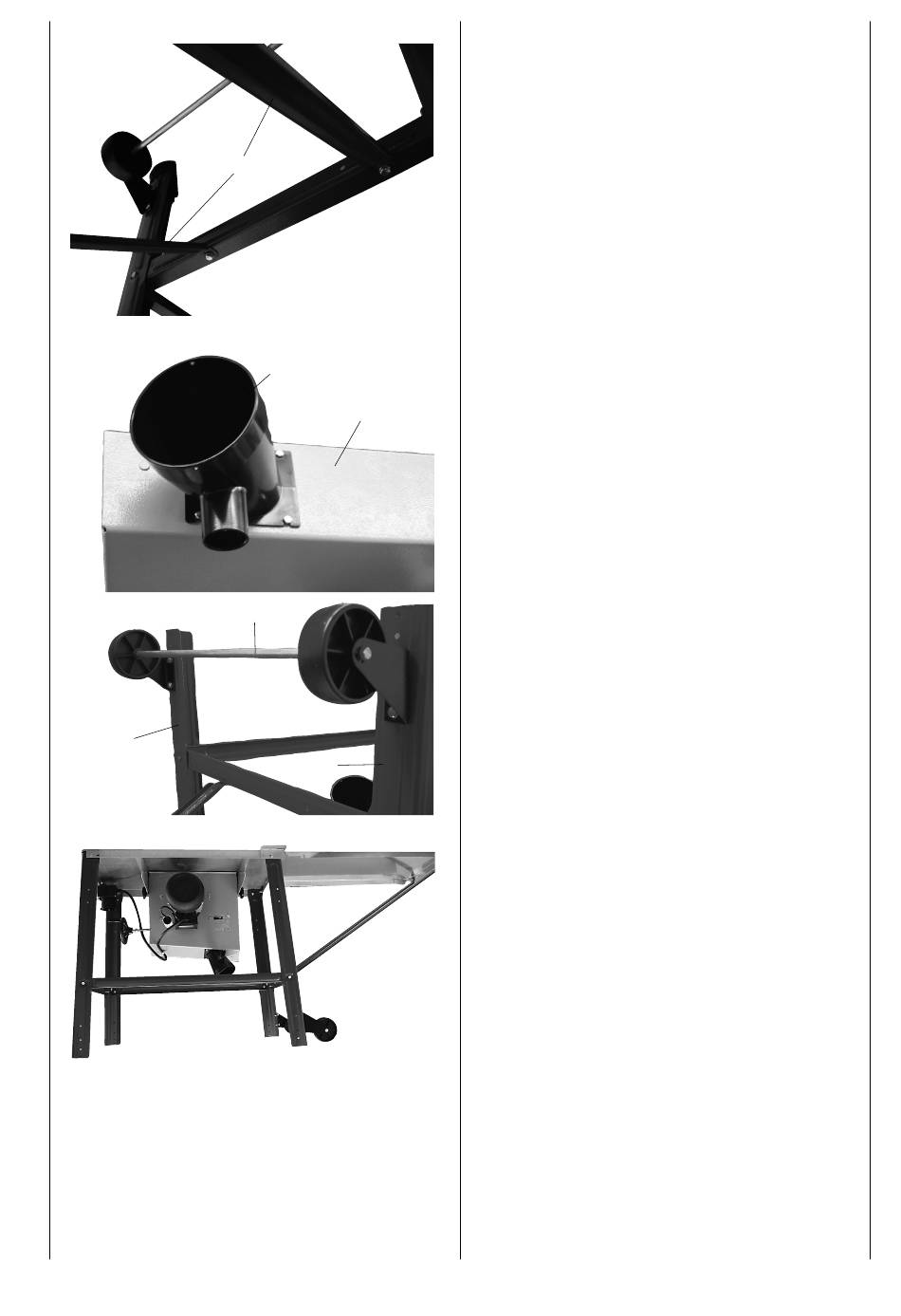

Joonis 8
Kinnitage imidetail (14) 4 kuuskantpeapoldiga M4 x 10
saeketta alumisele kaitsele (13).
Joonis 9
Kinnitage rattakoost (16) tagumistele tugijalgadele (4 ja
5), kasutades 4 kuuskantpeapolti M6 x 16, 4 seibi 6 ning
4 mutrit M6. Pingutage polte kergelt käega.
Joonis 10
Asetage masin jalgadele ja kinnitage laual, jalgadel ja si­
demetel tugevasti kõik poldid (välja arvatud rattakoostu
poldid).
