Tvärinställning av sågblad
• Efter att vingmuttern har lossats, kan sågbladet justeras
steg löst från „90°" till „45°".
OBSERVERA! Före den första igångsättning samt före varje ny
igångsättning, bör 90° och 45° läget kontrolleras.
Utför ett provskär!
Vinkelinställningen kan justeras efter behov med hjälp av
justerskruvarna.
Sågbladets höjdinställning
Efter att vingmuttern har lossats, kan sågbladet justeras
steglöst från „0" till „83" mm skärhöjd.
För att få ett säkert och rent skär bör en sådan skärhöjd väl-
jas så att sågbladet endast sticker upp en aning över arbets-
stycket.

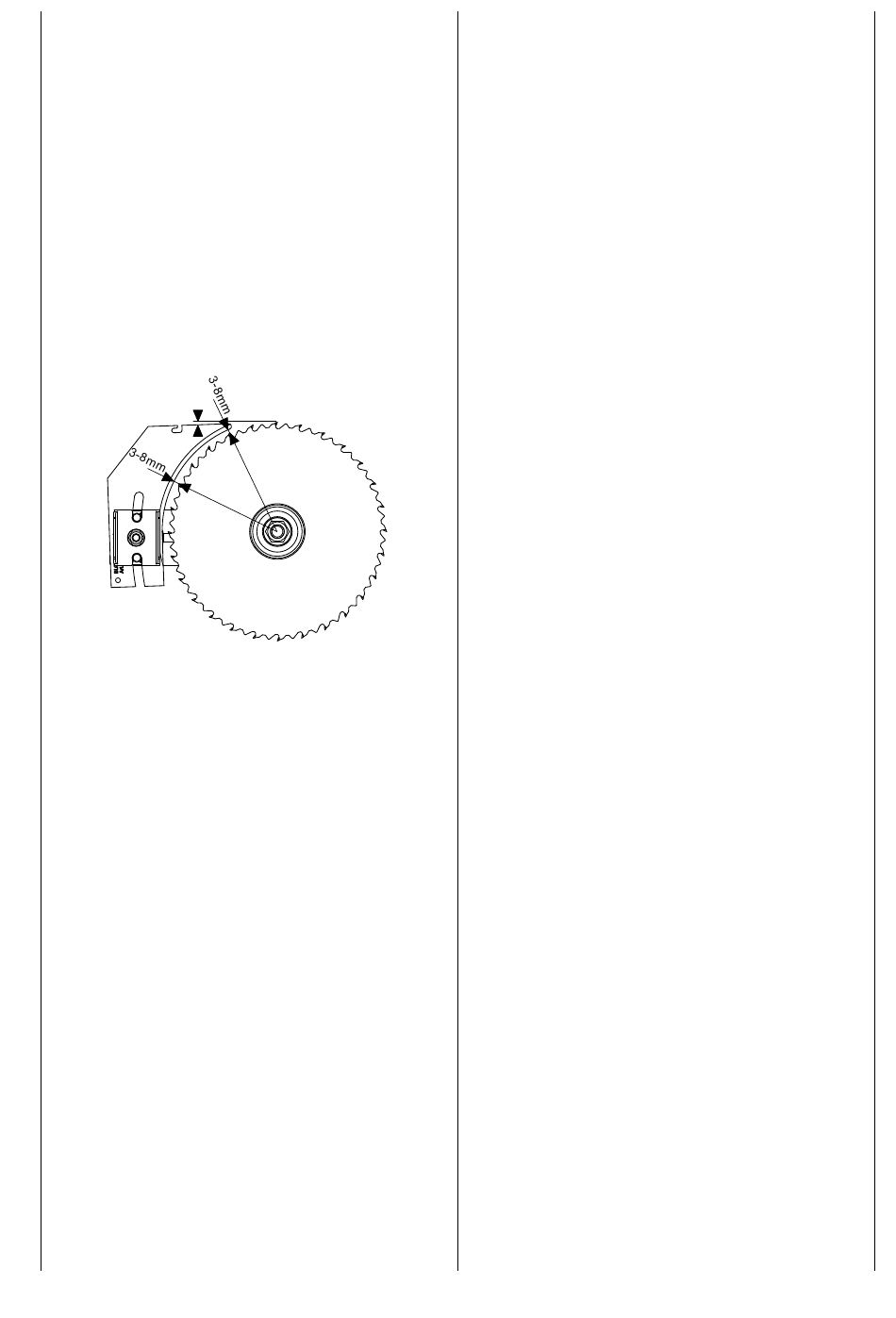

Fig. 22
Ställ in spaltkilen som det visas i Bild 22.
Spaltkilen är en viktig skyddsanordning, som för arbets­
stycket och som stänger snittfogen bakom sågbladet och
2mm
som förhindrar att arbetsstycket slår tillbaka. Se upp med
tjockleken på spaltkilen. Spaltkilen får inte vara tunnare
än sågbladet och inte tjockare än snittbredden.
Man får bara använda sågblad med en diameter på 250
mm och en tjocklek på 2,4 mm (tänder 3,0 mm).
Täckhuven sänks ned över arbetsstycket vid varje arbets­
förlopp. Täckhuven måste vid varje arbetsförlopp stå vå­
grätt över sågbladet.
Längdsnitt
Använd längdanslaget för parallellsnitt.
För skärningar över 120 mm används anslagslinjalen med
den höga stoppsidan, och för skärbredder under 120 mm
används den lägre stoppsidan.
Led arbetsstycket med den bifogade skjutspaken.
1 Hög anläggningsyta
2 Låg anläggningsyta
Tvärsnitt
För tvär­ och vinkelsnitt, används skjutsliden.
122
