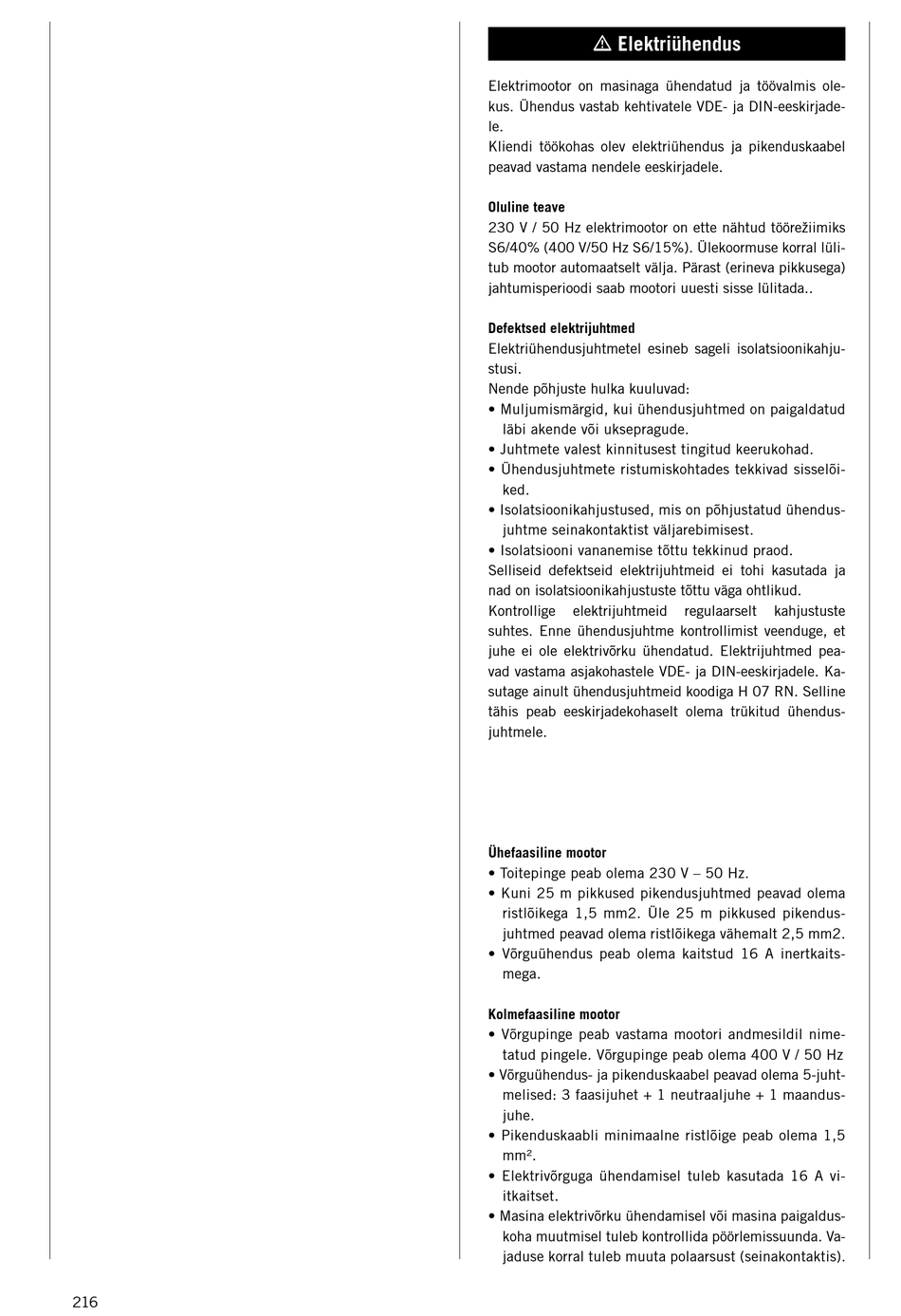

Scheppach HS120o Originalanleitung Seite 216

216
m Elektriühendus
Elektrimootor on masinaga ühendatud ja töövalmis ole­
kus. Ühendus vastab kehtivatele VDE­ ja DIN­eeskirjade­
le.
Kliendi töökohas olev elektriühendus ja pikenduskaabel
peavad vastama nendele eeskirjadele.
Oluline teave
230 V / 50 Hz elektrimootor on ette nähtud töörežiimiks
S6/40% (400 V/50 Hz S6/15%). Ülekoormuse korral lüli­
tub mootor automaatselt välja. Pärast (erineva pikkusega)
jahtumisperioodi saab mootori uuesti sisse lülitada..
Defektsed elektrijuhtmed
Elektriühendusjuhtmetel esineb sageli isolatsioonikahju­
stusi.
Nende põhjuste hulka kuuluvad:
• Muljumismärgid, kui ühendusjuhtmed on paigaldatud
läbi akende või uksepragude.
• Juhtmete valest kinnitusest tingitud keerukohad.
• Ühendusjuhtmete ristumiskohtades tekkivad sisselõi­
ked.
• Isolatsioonikahjustused, mis on põhjustatud ühendus­
juhtme seinakontaktist väljarebimisest.
• Isolatsiooni vananemise tõttu tekkinud praod.
Selliseid defektseid elektrijuhtmeid ei tohi kasutada ja
nad on isolatsioonikahjustuste tõttu väga ohtlikud.
Kontrollige elektrijuhtmeid
suhtes. Enne ühendusjuhtme kontrollimist veenduge, et
juhe ei ole elektrivõrku ühendatud. Elektrijuhtmed pea­
vad vastama asjakohastele VDE­ ja DIN­eeskirjadele. Ka­
sutage ainult ühendusjuhtmeid koodiga H 07 RN. Selline
tähis peab eeskirjadekohaselt olema trükitud ühendus­
juhtmele.
Ühefaasiline mootor
• Toitepinge peab olema 230 V – 50 Hz.
• Kuni 25 m pikkused pikendusjuhtmed peavad olema
ristlõikega 1,5 mm2. Üle 25 m pikkused pikendus­
juhtmed peavad olema ristlõikega vähemalt 2,5 mm2.
• Võrguühendus peab olema kaitstud 16 A inertkaits­
mega.
Kolmefaasiline mootor
• Võrgupinge peab vastama mootori andmesildil nime­
tatud pingele. Võrgupinge peab olema 400 V / 50 Hz
• Võrguühendus­ ja pikenduskaabel peavad olema 5­juht­
melised: 3 faasijuhet + 1 neutraaljuhe + 1 maandus­
juhe.
• Pikenduskaabli minimaalne ristlõige peab olema 1,5
mm².
• Elektrivõrguga ühendamisel tuleb kasutada 16 A vi­
itkaitset.
• Masina elektrivõrku ühendamisel või masina paigaldus­
koha muutmisel tuleb kontrollida pöörlemissuunda. Va­
jaduse korral tuleb muuta polaarsust (seinakontaktis).
regulaarselt kahjustuste
