Poševna postavitev žaginega lista:
• Po razrahljanju obeh vpenjalnih vijakov je žagin list
brezstopenjsko nastavljiv od 90° do 45 ° (glejte skalo).
Pred vsakim začetkom dela preverite 90° in 45 ° na-
stavitev. Opravite testni rez! Vse nastavitvene vijake
po potrebi prestavite.
Višinska nastavitev žaginega lista
Žagin list je brezstopenjsko nastavljiv od 0 do 83 mm. Za
dosego varnega in čistega reza le tega nastavite tako, da
nekoliko moli preko obdelovanca.

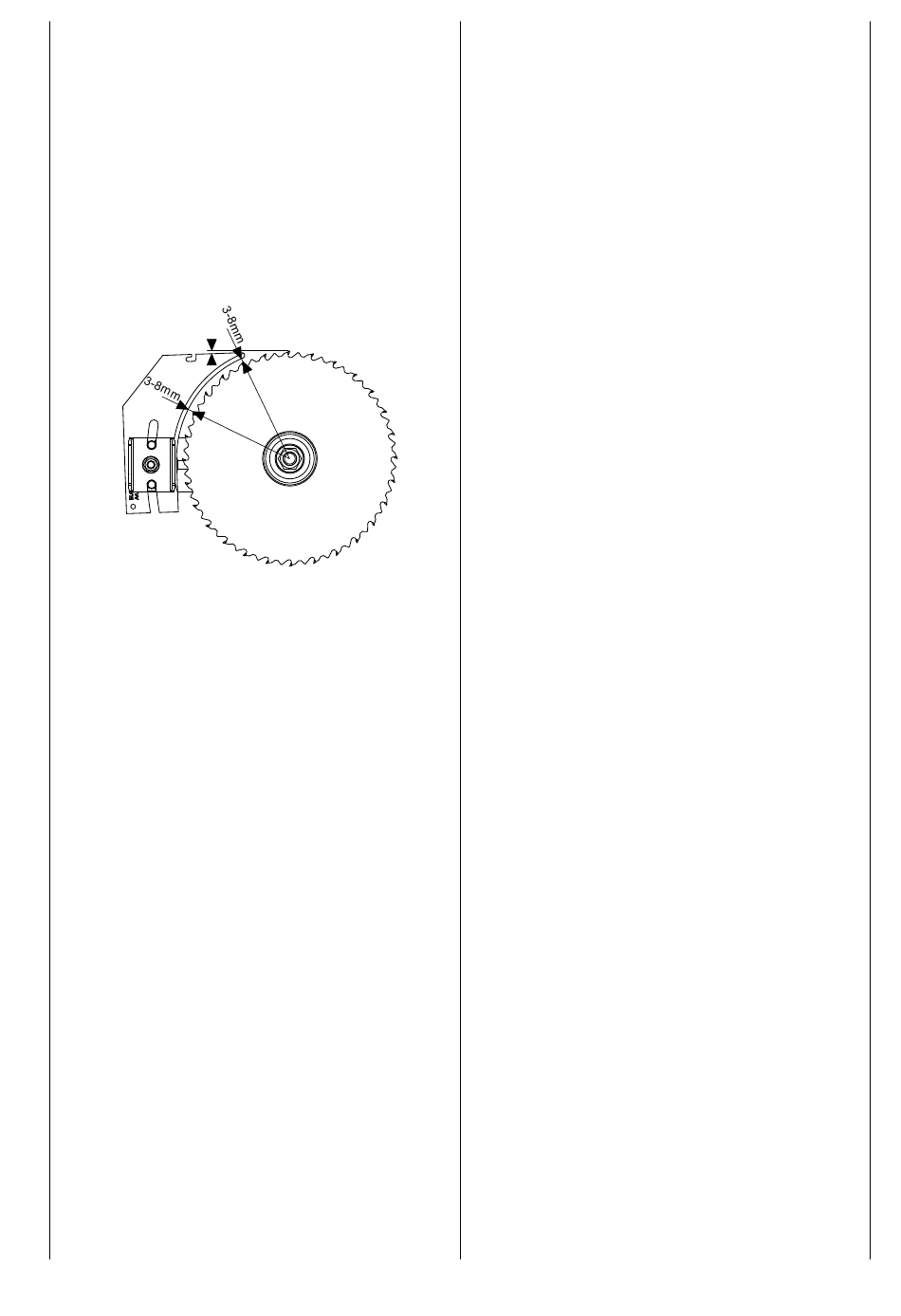

Zagozdo za režo nastavite, kot je prikazano na sliki 22.
Fig. 22
Zagozda za režo je pomembna zaščitna priprava, ki vodi
obdelovanec in preprečuje zaprtje reže za žaganje za
2mm žaginim listom in povratni udarec obdelovanca. Pazite na
debelino zagozde za režo. Zagozda za režo ne sme biti
tanjša od telesa žaginega lista in ne debelejša od širine
njegove reže za žaganje.
Uporabljati je dovoljeno samo žagine liste s premerom
250 mm in debelino 2,4 mm (zobci 3,0 mm).
Pri vsakem delovnem koraku spustite pokrov na obde-
lovanec. Pokrov mora pri vsakem delovnem koraku stati
vodoravno nad žaginim listom.
Vzdolžni rezi
Za paralelne reze uporabite vzdolžni prislon. Pri širinah
reza nad 120 mm uporabite prislonsko ravnilo z višjo
prislonsko stranjo (1); pri širinah reza pod 120 mm pa
uporabite prislonsko ravnilo z nižjo prislonsko stranjo (2).
Obdelovanec vodite s priloženo potisno klado.
Prečni rezi
Za prečne in kotne reze uporabite pomični drsnik.
