Scheppach HS120o Originalanleitung Seite 152

Fig. 7.3
11
Fig. 8
Fig. 9
4
Fig. 10
152
14
13
16
5

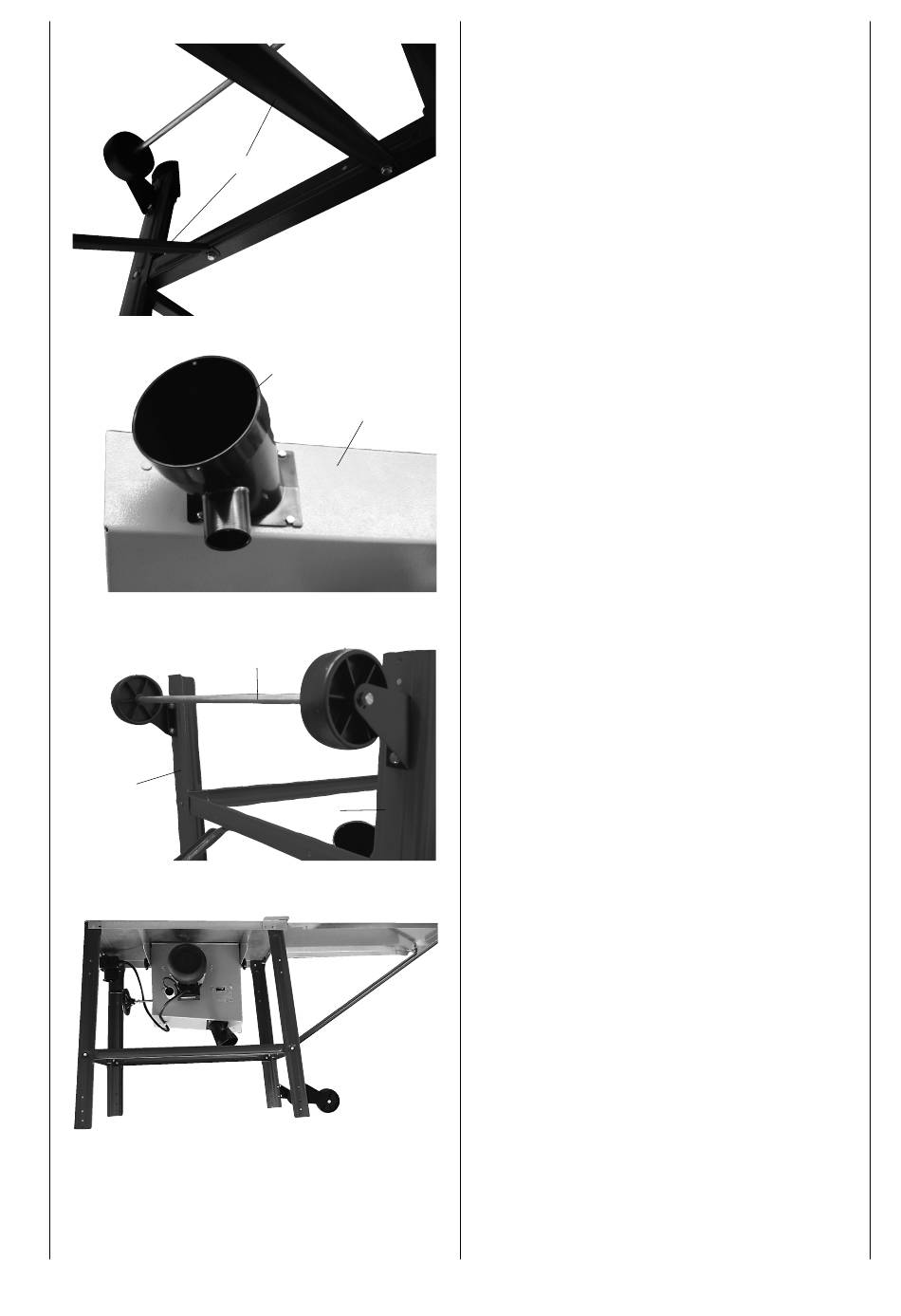

Fig. 8
Monter la tubulure d'aspiration 14 sur la protection
inférieure de la lame de scie 13, en utilisant 4 vis à six
pans creux M 4 x 10.
Fig. 9
Monter le dispositif de déplacement 16 sur les pieds de
bâti arrières 4 et 5, en utilisant 4 vis à six pans creux M
6 x 16, 4 rondelles 6 et 4 écrous M 6. Serrer légèrement
les vis à la main
Fig. 10
Poser la machine sur les pieds, serrer à fond toutes les vis
de la table, des pieds et des renforcements (mis à part le
dispositif de déplacement).
