• Verwenden Sie bei Zubehör sowie Verschleiß­ und Er­
satzteilen nur Original­Teile. Ersatzteile erhalten Sie
bei Ihrem Scheppach­Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.

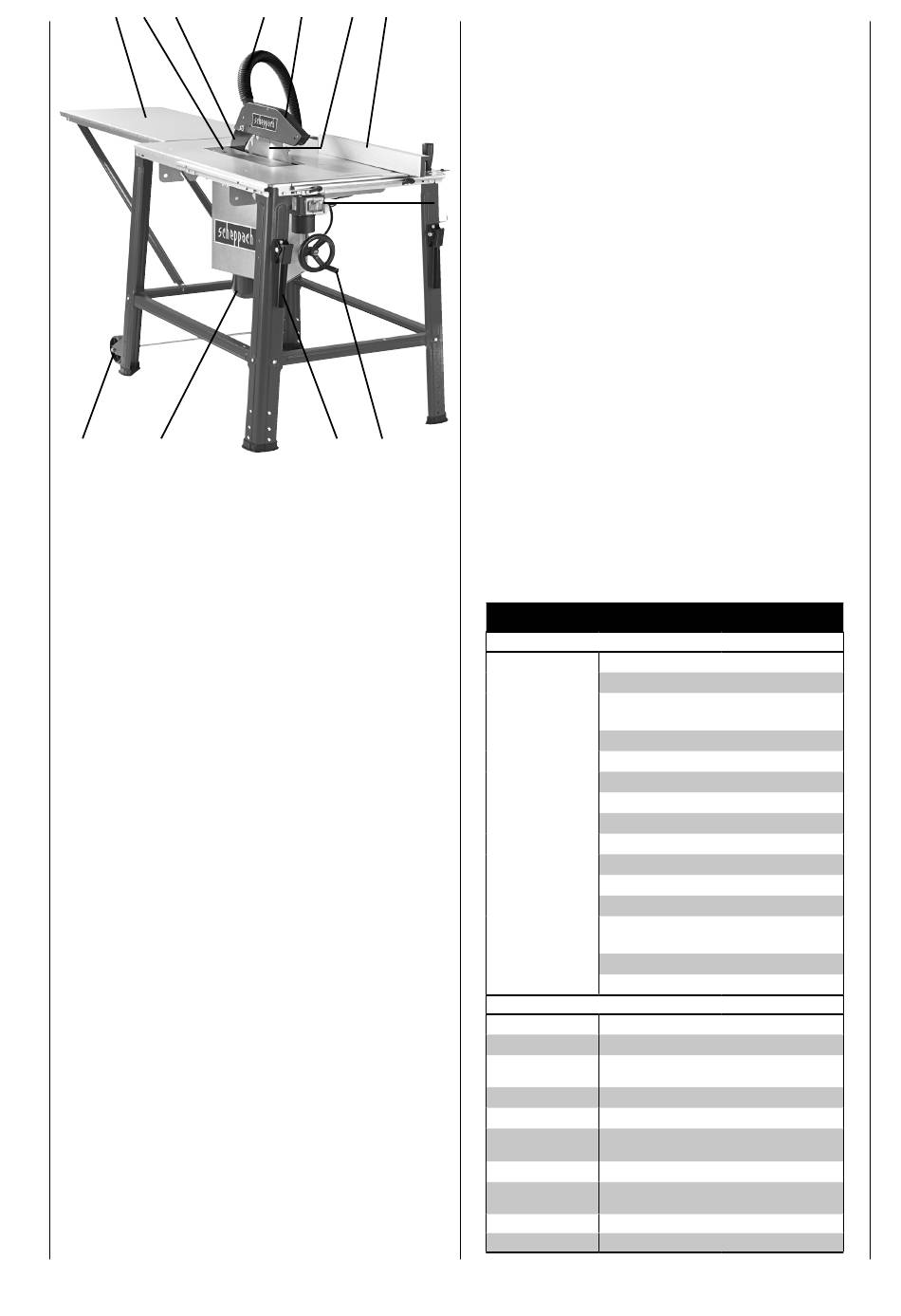

1. Ein­Ausschalter
2. Längsanschlag
3. Sägeblatt
1
4. Schutzhaube
5. Absaugschlauch
6. Spaltkeil
7. Tischeinlage
8. Tischverbreiterung
9. Fahrvorrichtung
10. Absaugstutzen
11. Transportgriff
12. Höhenverstellung
Lieferumfang
Längsanschlag mit 2 Winkelschienen
Technische Daten
Baumaße L x B x H
Tischgröße
Tischgröße mit
Verbreiterung
Tischhöhe
ø Sägeblatt
Höhenverstellung
90°/45°
Schwenkbereich
Schnittgeschwindig-
keit m/sec
Längsanschlag
Gewicht
HS120 o
Tischkreissäge HS 120 o
Sägeblattschutz mit Schraube und
Flügelmutter
Spaltkeil
Schiebestock
Tischverlängerung
2 Tischverlängerungsstützen
2 Tischverbreiterungsstützen
2 Rad­ und Lascheneinheiten
Sägeblatt ø 315 x 30 x 3,0/2 24 Z
Sägeblattschlüssel
Schiebegriff
Absaugschlauch und
Befestigungsklemme
Beipackbeutel
Bedienungsanweisung
1110 x 600 x 1050 mm
800 x 550 mm
950 x 800 mm
800 mm
315 x 30 x 3,0/2 24 Z
0–83/0–49 mm
90°–45°
46
580 mm
44 kg
