Scheppach HS120o Originalanleitung Seite 62

Fig. 4
4
Fig. 5
5
Fig. 6
9
10
Fig. 6.1
9
62
b
10

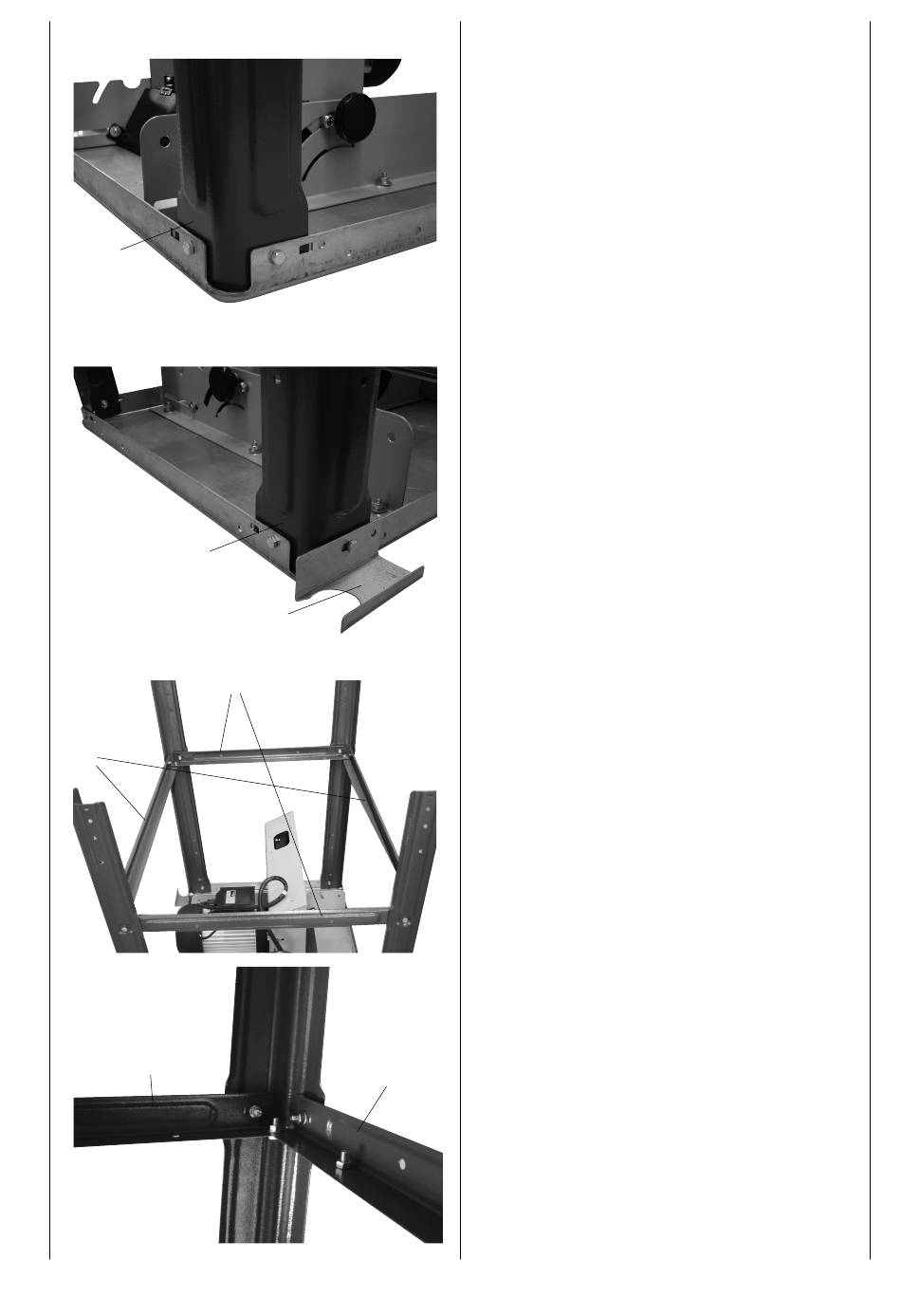

Fig. 4
Monter stelfoden (4) til bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt
Fig. 5
Monter stelfoden (5) til bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt
Fig. 6 / 6.1
Monter 2 længdestivere (10) og 2 tværstivere (9) på stel­
fødderne (2), (3), (4) og (5) med 12 sekskantskruer M6 x
16, 12 skiver 6 og 12 sekskantmøtrikker M6.
Spænd skruerne let til manuelt
