Scheppach HS120o Originalanleitung Seite 116

Fig. 18.1
G
Fig. 18.2
G
Fig. 18.3
G
Fig. 19
20
116
F
F
D
E

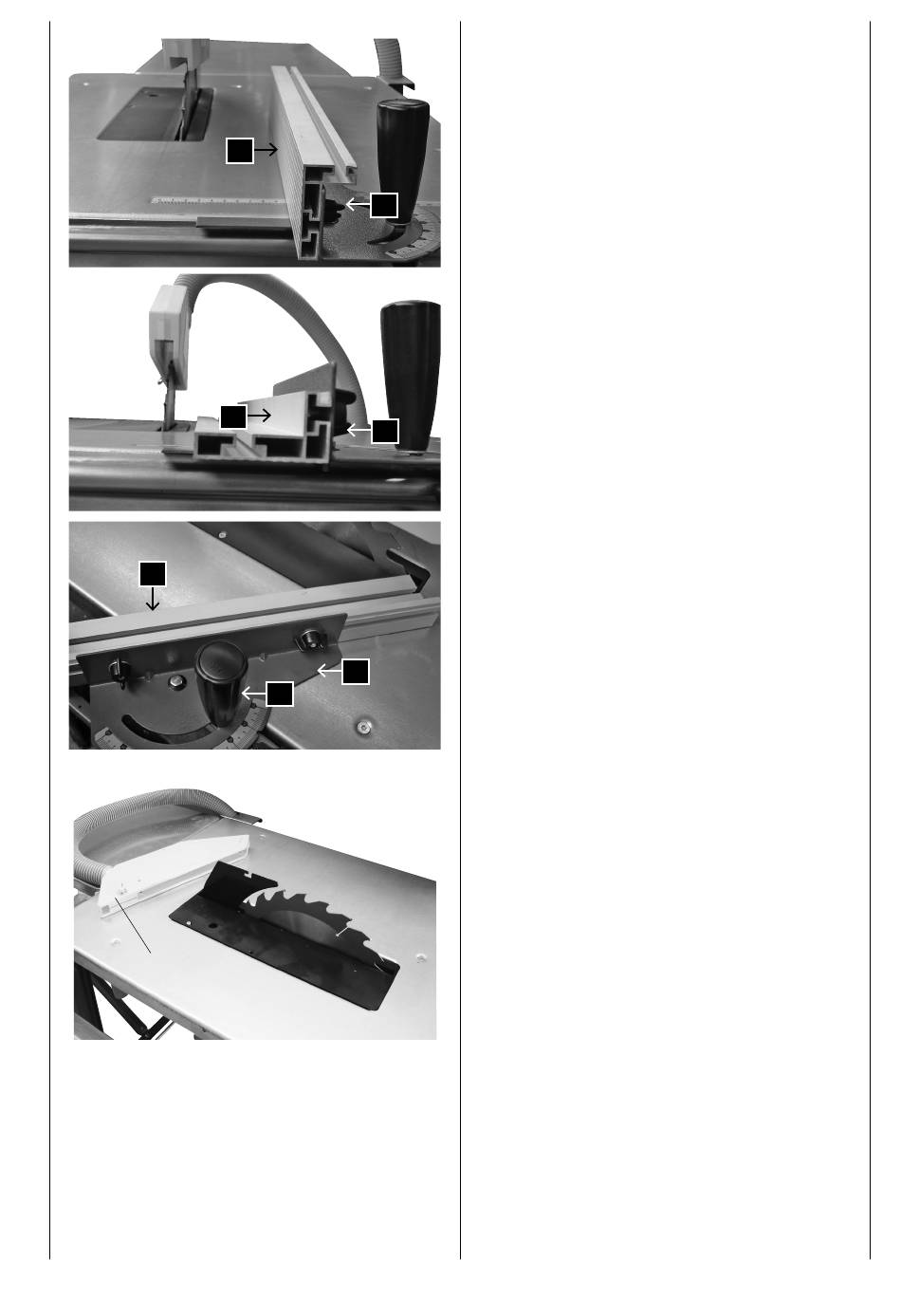

Sammansättning av kapningstolken Fig. 18.1 /18.2 / 18.3
1 Montera styrskenan på bordets vänstra sida med två
sexkantsskruvar M6 x 16 och två muttrar M6.
2 Placera den svängande delen (D) i styrskenan. Den
svängande delen måste glida lätt.
3 Beroende på typ av arbete så tryckas styrskenan (G) in
i styrbultarna (F) med den höga (1) eller den låga ytan
(2) och dras åt ordentligt.
4 Ställ in mothållsskenan (G) på önskad vinkel mellan
+60° och ­60° och dra åt låshandtaget (E).
Byte av sågklinga, Fig. 19
Varning! Dra ut nätkontakten!
Bär skyddshandskar när ni byter sågblad! Risk för skador!
Lossa vingskruven från utsugskåpan (20) och ta bort kå­
pan.
