Steuertransformator in der Netzzuleitung
Vorsicht!
Bei Einsatz eines Steuertransformators in der Netzzuleitung des Frequenzumrichters muss ein
VORSICHT!
Kondensator parallel zur Primärwicklung des Transformators geschaltet werden (siehe Abb.).
Der Kondensator dient zur Vermeidung einer extremen Spannungserhöhung im Falle eines Span-
nungsausfalls in einer der Phasen, an die der Transformator angeschlossen ist. Diese Spannungser-
höhung kann zur Zerstörung des Netzlters führen. Ursache für diese Spannungserhöhung ist eine
Resonanz des Steuertransformators mit den Funkentstörkomponenten, die bei Frequenzumrichtern
grundsätzlich zum Einsatz kommen.
1

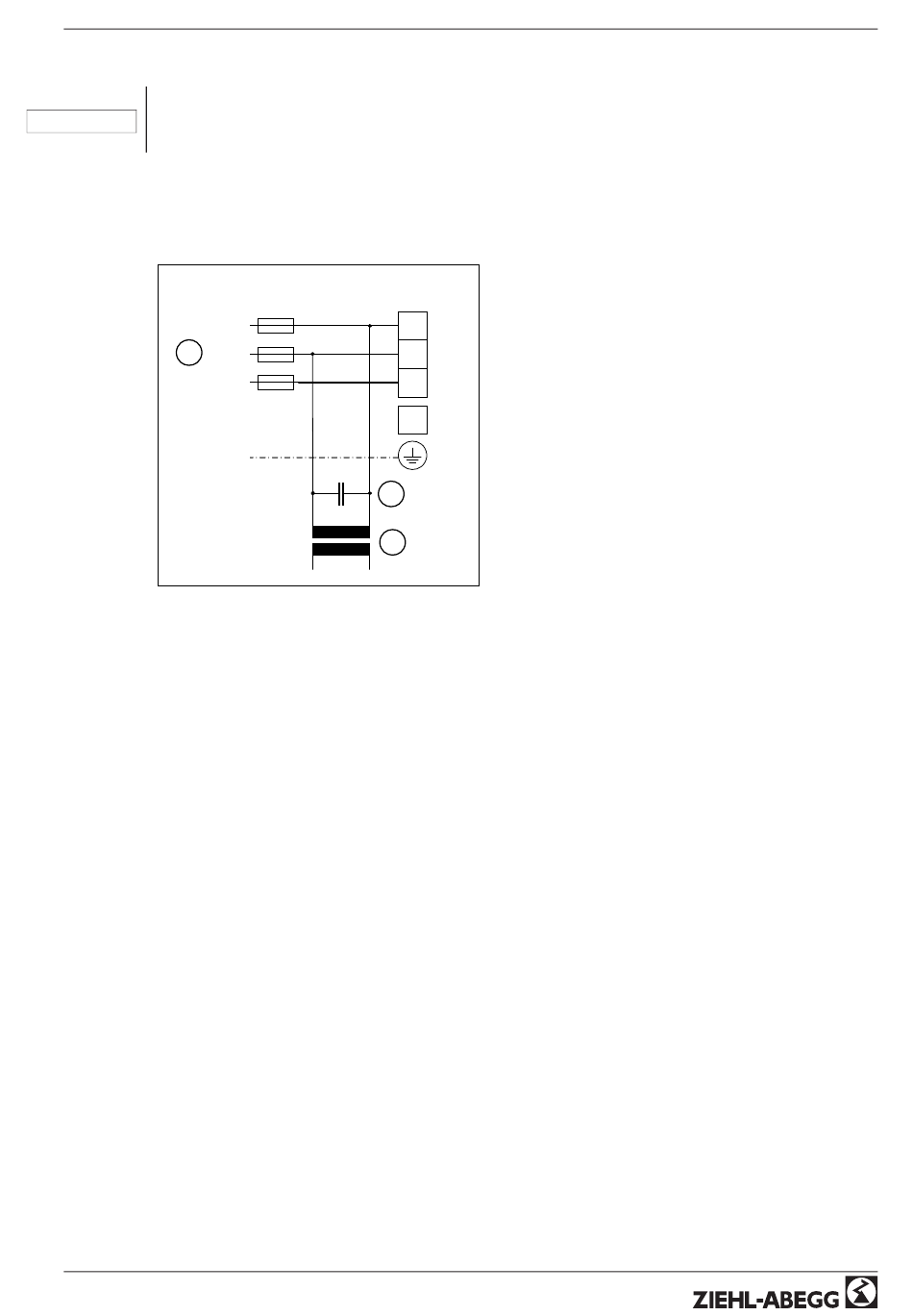

Steuertransformator in Netzzuleitung
1 Netz 3~ 400V/PE/50Hz
2 Kondensator
3 Steuertransformator
* nur bei ZETADYN 3C-MRL AI
Empfohlene Kondensatortypen für Cx:
•
Epcos Typ B25832 10µF/640V-AV
•
Kondensatoren für Motoranlauf mit folgenden Daten: 10µF/450V-AC
Zusätzlich muss folgendes beachtet werden:
•
bei sequentieller Abschaltung die Phasen, an denen der Trafo betrieben wird, zuletzt abschalten
•
Transformator nicht überdimensionieren
•
werden ein belasteter und ein zeitweise unbelasteter Transformator in der Steuerung betrieben,
so sind diese an den gleichen Phasen zu betreiben
5.9
Motoranschluss (X2)
5.9.1
Leitungsquerschnitt
Der Leitungsquerschnitt muss in Abhängigkeit vom Motorstrom und den Umgebungsbedingungen
(z.B. Temperatur, Verlegeart) nach DIN VDE 0298-4 festgelegt werden.
5.9.2
Leitungsart
Grundsätzlich sind abgeschirmte Leitungen für den Motoranschluss zu verwenden! Es können sowohl
starre als auch exible Leitungen eingesetzt werden. Bei exiblen Leitungen wird die Verwendung
von Aderendhülsen empfohlen.
5.9.3
Leitungslänge
Die maximale Leitungslänge beträgt 3 m. Bei einer Motorzuleitung >3 m kann das Einhalten der DIN
EN 12015 (Elektromagnetische Verträglichkeit - Störaussendung und DIN EN 12016 (Elektromagne-
tische Verträglichkeit – Störfestigkeit) nicht mehr garantiert werden.
R-TBA09_01-D 1127
ZETADYN 3C-MRL
L1
L2
L3
PE
Cx
2
0V
400V
3
0V
230V
Q1
2
4
6
N*
