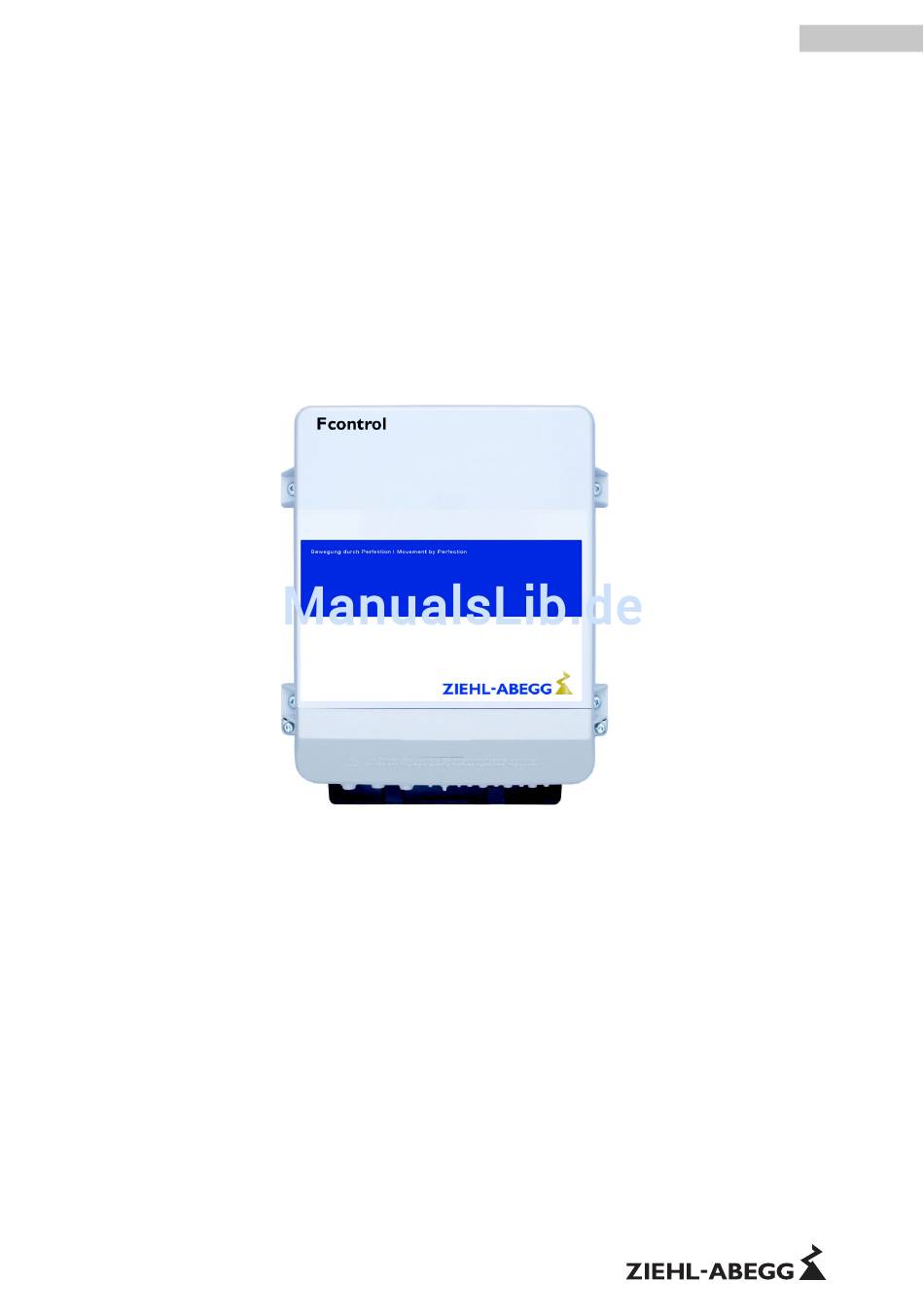

- Seite 1 Fcontrol Basic FSDM2.5..14M Frequenzumrichter mit integriertem Sinuslter für 3 ~ Ventilatoren Betriebsanleitung Drehzahlsteller mit 0...10 V Eingang zur Vorgabe der Ventilatordrehzahl Software-Stand: D2732A ab Version 1.03 L-BAL-E162-D 1305 Index 004 Art.-Nr. 00163385...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Inhaltsübersicht Allgemeine Hinweise ............ - Seite 3 Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M 5.13 Manueller Bypass-Schalter Typ S-D-25 und S-D-50 ......
-
Seite 4: Allgemeine Hinweise
Daten behalten wir uns im Interesse der Weiterentwicklung vor. Aus den Angaben, Abbildungen bzw. Zeichnungen und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten. Die Ziehl-Abegg AG haftet nicht für Schäden aufgrund von Fehlgebrauch, sachwidriger Verwendung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Veränderun- gen. -
Seite 5: Produktsicherheit
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Sicherheitshinweise Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Warnung vor gefährlicher Spannung oder gefährlichem Strom. Information Wichtige Zusatzinformationen und Anwendungstipps. -
Seite 6: Arbeiten Am Gerät / Gefährdung Durch "Rest-Spannung
Abegg. Diese Teile sind speziell für das Gerät konzipiert. Bei fremdbezogenen Teilen ist nicht ge- währleistet, dass diese beanspruchungs- und sicherheitsgerecht konstruiert und gefertigt sind. Teile und Sonderausstattungen, die nicht von Ziehl-Abegg geliefert wurden, sind nicht von Ziehl- Abegg zur Verwendung freigegeben. -
Seite 7: Beschäftigung Von Betriebsfremdem Personal
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Produktübersicht Alle am Gerät angebrachten Sicherheits- und Warnhinweise dürfen nicht entfernt werden und • müssen leserlich bleiben. Beschäftigung von betriebsfremdem Personal Instandhaltungs- und Wartungsarbeiten werden häufig von betriebsfremdem Personal durchgeführt, das die speziellen Umstände und die daraus resultierenden Gefahren oft nicht kennt. Diese Personen müssen ausführlich über die Gefahren in ihrem Tätigkeitsbereich informiert werden. -
Seite 8: Mindestplatzbedarf
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Montage Vor der Montage Gerät aus Verpackung nehmen und auf eventuelle Transportschäden über- • prüfen! • Gerät mit geeigneten Befestigungsmitteln auf sauberen, tragfähigen Untergrund montieren und nicht verspannen! Eine Montage auf vibrierendem Untergrund ist nicht zulässig, sofern keine Angaben zur Rüttel- •... -
Seite 9: Elektrische Installation
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation 5 Elektrische Installation Sicherheitsvorkehrungen Gefahr durch elektrischen Strom Arbeiten an elektrischen Teilen dürfen nur von einer Elektrofachkraft oder elektrisch • unterwiesenen Personen unter Aufsicht einer Elektrofachkraft gemäß den Regeln der Technik durchgeführt werden. -
Seite 10: Erforderliche Qualitätsmerkmale Der Netzspannung
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation 5.3.2 Erforderliche Qualitätsmerkmale der Netzspannung Gefahr durch elektrischen Strom Die Netzspannung muss den Qualitätsmerkmalen der EN 50160 und den definierten Normspannun- gen der IEC 60038 entsprechen! 5.3.3 Ableitstrom, Festanschluss, Schutzleiter Gefahr durch elektrischen Strom Der maximale Ableitstrom ist abhängig vom Gerätetyp und der anliegenden Netzspannung (... -
Seite 11: U/F Kennlinie
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation 5.5.3 U/f Kennlinie Diagramm Vorgabesignal und U/f Kennlinie (quadratisch) = 50 Hz 100 % = 48.5 Hz edge = 0 % [Hz] start Analog In 1 0...10 V 0...20 mA 90 100 0...100 % PWM 01.02.2013... -
Seite 12: Analog Eingang "E1" Zur Vorgabe Der Ventilatordrehzahl
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation Analog Eingang “E1” zur Vorgabe der Ventilatordrehzahl Das Gerät besitzt einen analog Eingang zur Vorgabe der Ventilatordrehzahl. Anschluss “E1” / “GND” (Analog In 1). Werkseitig sind die internen Stecker “E1.1” und “E1.2” in der Position für ein 0...10 V Drehzahlvor- gabesignal. -
Seite 13: Gefahr Durch Elektrischen Strom
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation 0...100 % PWM Ansteuerung über externes Vorgabesignal PWM D1 GND 10V D1 GND 10V 24V (10 V) E1,1 E1,2 E1,1 E1,2 10 k f = 1...10 kHz 31.01.12 i_jumper_if_basic_pwm.eps 15...28 V Gefahr durch elektrischen Strom •... -
Seite 14: Bypass-Schaltung
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation 5.12 Bypass-Schaltung Bei einer Bypass-Schaltung (Reglerumgehung mit Netzspannung) ist zu beachten: • Gegenseitige Verriegelung von Netzschütz und Bypass-Schütz Zeitverzögerung bei Umschaltung mindestens 1 Sekunde • Mit Abschalten des Schützes am Reglerausgang muss die “Freigabe” (ON / OFF) mit geöffnet •... -
Seite 15: Option Zusatzmodule
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Elektrische Installation 5.15 Option Zusatzmodule Bei Bedarf kann ein Zusatzmodul im dafür vorgesehenen Steckplatz nachgerüstet werden (Montage Betriebsanleitung der Zusatzmodule). Typ (Art.-Nr.) Funktion AM-MODBUS (349045) Kommunikationsmodul AM-MODBUS-W (349050) Über das “AM-MODBUS(-W)” Modul kann mit dem Gerät kommuniziert AM-MODBUS(-W) werden. -
Seite 16: Inbetriebnahme
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Inbetriebnahme A-G-247NW (380090) Handterminal Terminal zur Programmierung von kompatiblen Ziehl-Abegg Geräten. In Verbindung mit dem Modul AM-MODBUS(-W) ist es möglich Daten- sätze zu speichern und auf andere Geräte zu übertragen. Die Verbindung zum Teilnehmer erfolgt leitungsgebunden über die MODBUS Schnittstelle oder drahtlos über Funk. - Seite 17 Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Diagnose / Störungen Relais Reaktion des Gerätes Code Erklärung Behebung Gerät schaltet bei fehlender Netzspan- nung “AUS” und bei intakter Spannungs- abgefallen, 13 - 14 versorgung automatisch wieder “EIN”. keine Netzspannung unterbrochen Netzspannung und Vorsicherung prü- fen.
- Seite 18 Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Diagnose / Störungen Relais Reaktion des Gerätes Code Erklärung Behebung Netzspannung zu niedrig Die Modulation wird bei Unterspannung sofort abgeschaltet, Fehlermeldung Netzspannung länger als 75 s unter nach 75 s. festgelegtem Grenzwert. Automatische Wiedereinschaltung und...
-
Seite 19: Anhang
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Anhang 8 Anhang Technische Daten Bemessungs- Bemessungs- max. Vorsiche- max. Verlustleis- Gewicht strom strom rung tung Ausgang (I Grundschwin- [kg] gung @ 50 Hz) (Art.-Nr.) Eingang FSDM2.5M (308251) (2,3) FSDM5M (308238) (4,5) FSDM8M (308239) -
Seite 20: Maximaler Motorstrom Abhängig Von Netzeingangsspannung Und Umgebungstemperatur
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Anhang Oberschwingungsströme Gemäß EN 61000-3-2 für ein “professionelles Gerät” Elektrische Installation / Oberschwingungsströme Die einzelnen Oberschwingungspegel des Stromes als Prozentualwert der Grundschwingung des Bemessungsstromes können beim Hersteller er- fragt werden. Max. Ableitstrom gemäß den defi- FSDM2.5/5/8M <... -
Seite 21: Anschlussplan
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Anhang Anschlussplan Fcontrol Basic FSDM...(A)M Temperaturfühler TP = Thermistors Thermostatschalter 0...20 mA TB = Thermostats 15...28 V PWM Kontaktbelastung 0...10 V Contact rating (10 V PWM) max. AC 250 V 2 A D1 GND 10V 24V... -
Seite 22: Maßblatt [Mm]
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Anhang Maßblatt [mm] FSDM2.5(A)M FSDM5/8/10/14(A)M L-BAL-E162-D 1305 Index 004 Art.-Nr. 00163385 22/23... -
Seite 23: Herstellerhinweis
Betriebsanleitung Fcontrol Basic – Typenreihe FSDM2.5..14M Anhang Herstellerhinweis Unsere Produkte sind nach den einschlägigen internationalen Vorschriften gefertigt. Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwendungen, wenden Sie sich bitte an: Ziehl-Abegg AG Heinz-Ziehl-Straße 74653 Künzelsau Telefon: +49 (0) 7940 16-0 Telefax: +49 (0) 7940 16-504 info@ziehl-abegg.de...
