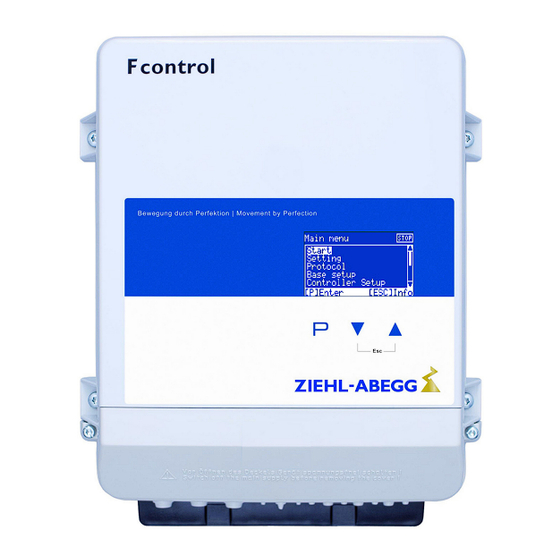

Inhaltszusammenfassung für ZIEHL-ABEGG Fcontrol FKDM5 50AM-C Serie

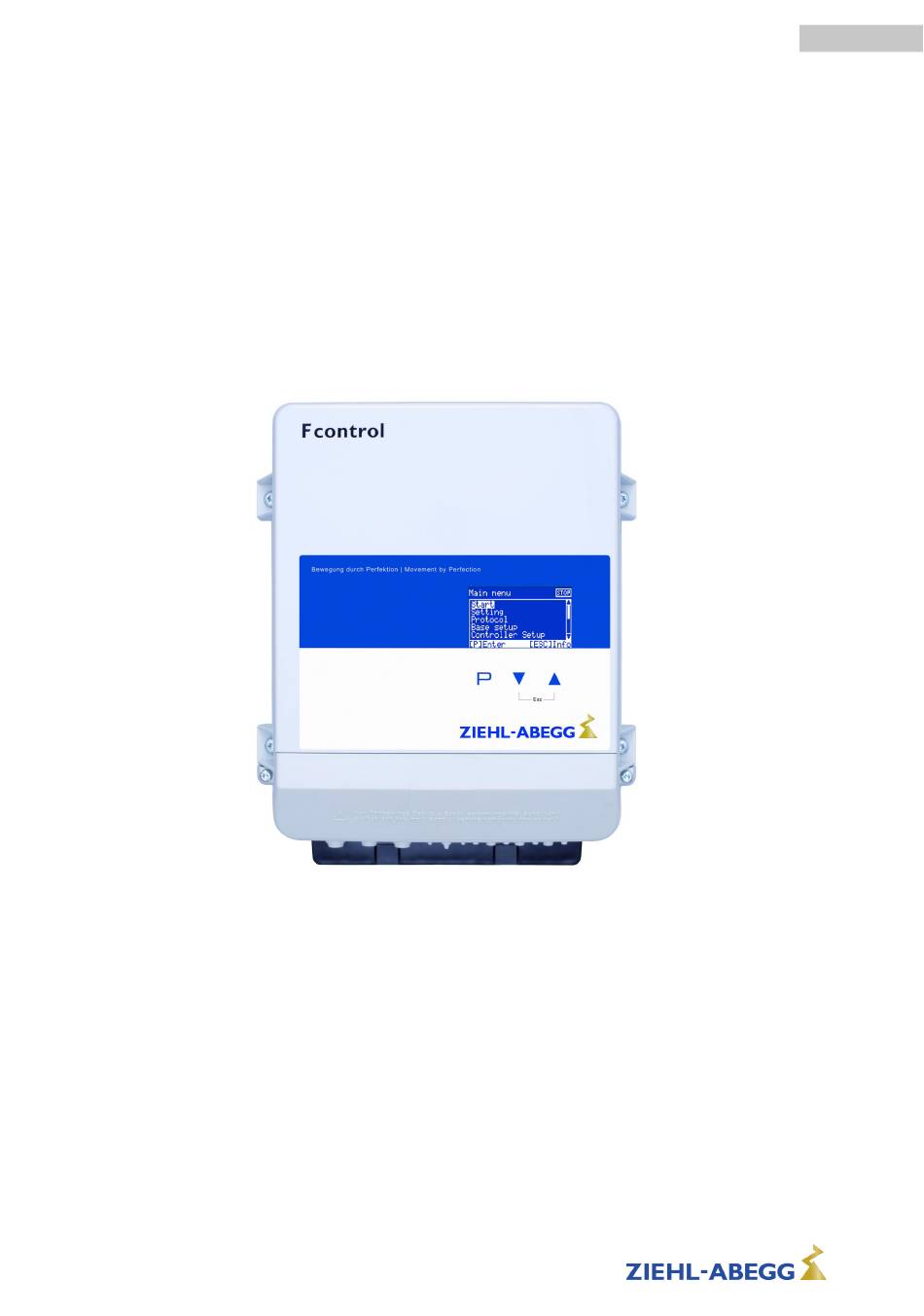

- Seite 1 deutsch Fcontrol FKDM5..50AM-C Frequenzumrichter mit integriertem Sinuslter für 3 ~ Motoren von Verdichtern in der Kältetechnik Betriebsanleitung Aufbewahren zum Nachschlagen! L-BAL-E278-D 2021/20 Index 004 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Inhaltsübersicht Allgemeine Hinweise ............Bedeutung der Betriebsanleitung . - Seite 3 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C 5.10 Spannungsversorgung für externe Geräte (+24V, GND) ......5.11 Erweiterungsmodul Typ Z-Modul-B Art.- Nr. 380052 ......5.12 Digitale Eingänge (D1, D2) .
- Seite 4 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C 9.5.13 COM2 Funktion ..........9.5.14 Angaben zur Gesamtregelabweichung .
- Seite 5 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Anhang ..............13.1 Technische Daten .
-
Seite 6: Allgemeine Hinweise
Daten behalten wir uns im Interesse der Weiterentwicklung vor. Aus den Angaben, Abbildungen bzw. Zeichnungen und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten. Die ZIEHL-ABEGG SE haftet nicht für Schäden aufgrund von Fehlgebrauch, sachwidriger Verwen- dung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Verände- rungen. -
Seite 7: Symbolerklärung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Sicherheitshinweise Symbolerklärung Sicherheitshinweise werden durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt. Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Gefahr durch gefährliche, elektrische Spannung! Tod oder schwere Körperverletzung können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Information... -
Seite 8: Arbeiten Am Gerät
Verwenden Sie nur Original-Ersatzteile / Original-Verschleißteile / Original-Zubehörteile von ZIEHL-ABEGG. Diese Teile sind speziell für das Gerät konzipiert. Bei fremdbezogenen Teilen ist nicht gewährleistet, dass diese beanspruchungs- und sicherheitsgerecht konstruiert und gefertigt sind. Teile und Sonderausstattungen, die nicht von ZIEHL-ABEGG geliefert wurden, sind nicht von ZIEHL-ABEGG zur Verwendung freigegeben. -
Seite 9: Beschäftigung Von Betriebsfremdem Personal
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Produktübersicht • Alle am Gerät angebrachten Sicherheits- und Warnhinweise dürfen nicht entfernt werden und müssen leserlich bleiben. Beschäftigung von betriebsfremdem Personal Instandhaltungs- und Wartungsarbeiten werden häufig von betriebsfremdem Personal durchgeführt, dass die speziellen Umstände und die daraus resultierenden Gefahren oft nicht kennt. Diese Perso- nen müssen ausführlich über die Gefahren in ihrem Tätigkeitsbereich informiert werden. -
Seite 10: Typenschild
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Produktübersicht Typenschild Das Typenschild enthält die für das gelieferte Produkt gültigen technischen Daten. Beispiel für Typenschild Beschreibung Beschreibung Typenbezeichnung Artikelnummer ZIEHL-ABEGG Markenname Seriennummer Spannungsart Produktionscode Netzspannung DATA MATRIX Code Rückmeldenummer Netzfrequenz Europäisches Konformitätszeichen Bemessungsstrom (Ausgang) Eurasisches Konformitätszeichen... -
Seite 11: Montage
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Montage 4 Montage Allgemeine Hinweise Achtung! Um einen Defekt des Gerätes aufgrund von Montagefehlern oder Umgebungseinflüssen zu vermeiden, müssen während der mechanischen Installation die unten aufgeführten Punkte beachtet werden: • Vor der Montage Gerät aus Verpackung nehmen und auf eventuelle Transportschäden überprüfen. Bei einem vorliegenden Transportschaden ist die Inbetriebnahme nicht zulässig! •... -
Seite 12: Befestigung Des Gerätes
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Montage Befestigung des Gerätes Die Art der Befestigung und die Anzahl der Befestigungspunkte sind abhängig von der Gehäuseaus- führung. Für eine sichere Befestigung müssen alle zur Verfügung stehenden Befestigungspunkte verwendet werden. Gehen Sie wie folgt vor: Typ FKDM5...18AM-C (FKDM22AM-C) Befestigung an 4 Punkten GM00005A_M... -
Seite 13: Kabeleinführung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Montage Kabeleinführung Gehen Sie wie folgt vor: Deckel von Anschlussraum abnehmen. " Abhängig von Gehäuseausführung Kabeleinführungen entsprechend des Kabeldurchmessers ab- " schneiden oder alternativ Kabeleinführung für Verschraubungen einsetzen. Bei Blechgehäusen liegen Stopfen bei, nicht benötigte Einführungen verschließen! Kabel fachgerecht abmanteln und einführen. -
Seite 14: Außenmontage
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation Außenmontage Eine Außenmontage bis -20 °C ist möglich, wenn das Gerät nicht stromlos geschaltet wird. Anbrin- gung möglichst witterungsgeschützt, d. h. auch direkte Sonneneinstrahlung ausschließen! Montageort in der Landwirtschaft Montieren Sie das Gerät bei Verwendung für die Tierhaltung möglichst nicht direkt im Stall, sondern in einem Vorraum mit verminderter Schadstoffbelastung. -
Seite 15: Anschlussraum
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation Anschlussraum Beispiel: Anordnung der Klemmen bei Geräten im Blechgehäuse 1 Netz 2 Motor 3 Steuerung 4 Melderelais 5 MODBUS Maximale Anschlussquerschnitte für Klemmen Leistungsteil Netz Motor flexibel flexibel starr starr FKDM5AM-C 2,5 mm 2,5 mm 2,5 mm 2,5 mm... -
Seite 16: Steuerleitungen
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation 5.3.2 Steuerleitungen Um Einstreuungen zu vermeiden, muss auf ausreichenden Abstand zu Netz- und Motorleitungen geachtet werden. Die Länge der Steuerleitungen darf max. 30 m betragen, ab 20 m müssen diese geschirmt sein! Bei Verwendung einer geschirmten Leitung muss der Schirm einseitig, d. h. nur am Regelgerät mit dem Schutzleiter verbunden werden (so kurz und induktionsarm wie möglich!). -
Seite 17: Ableitstrom, Festanschluss, Schutzleiter Doppelt Bis 10 Mm²
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation 5.4.4 Ableitstrom, Festanschluss, Schutzleiter doppelt bis 10 mm² Gefahr durch elektrischen Strom Das Gerät besitzt gemäß den definierten Netzwerken der EN 60990 einen Ableitstrom > 3,5 mA und muss daher fest angeschlossen werden. Der Schutzleiteranschluss muss nach EN 50178 Punkt 5.2.11 bzw. -
Seite 18: Signaleingang Bzw. Sensoranschluss (E1, E2)
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation Möglichkeiten zur Wiedereinschaltung nach Abkühlen des Antriebes, d. h. bei Verbindung zwischen den beiden Klemmen “TB/TP” durch: • Ausschalten und erneutes Wiedereinschalten der Netzspannung. • Funktion “Reset” in Menügruppe “Start” • Über digitalen Eingang zur Fernsteuerung (Freigabe EIN/AUS) oder Reset-Eingang (siehe IO Setup - Digitale Eingänge). -
Seite 19: Erweiterungsmodul Typ Z-Modul-B Art.- Nr. 380052
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation 5.11 Erweiterungsmodul Typ Z-Modul-B Art.- Nr. 380052 Das Erweiterungsmodul kann bei Bedarf nachgerüstet werden. Dies kann erforderlich sein, wenn die analogen und digitalen Aus- und Eingänge für bestimmte Anwendungen nicht ausreichen. Die Platine wird auf einfache Weise im Gerät montiert und über den Stecker mit der Leiterplatte (X13) verbunden. -
Seite 20: Kommunikation
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation 5.14 Kommunikation 5.14.1 RS-485 Schnittstelle für MODBUS Das Gerät verfügt über eine RS-485 Schnittstelle für Vernetzung über MODBUS. Anschluss an: “A (D+)”, “B (D-)” und “GND”. MODBUS MODBUS MODBUS MODBUS (RS-485) (RS-485) (RS-485) (RS-485) (D+) (D-) -
Seite 21: Schirmung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation Schirmung Die Verwendung von geschirmten Leitungen wird im Normalfall nicht gefordert, bietet aber einen hohen Schutz gegen elektromagnetische Störungen, besonders gegen hohe Frequenzen. Die Wirk- samkeit der Abschirmung hängt jedoch von einer sorgfältigen Installation der Leitung ab. Werden geschirmte Leitungen verwendet, sollte der Schirm mindestens auf einer Seite an “PE”... -
Seite 22: Usb Schnittstelle
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation Beispiel für automatische Adressierung über USB Konverter USB-485-Mini/OP GND (X) (D+) (D-) MODBUS MODBUS (RS-485) (RS-485) (D+) (D-) (D+) (D-) 11.11.2013 v_modbus_autoadr_zaset.vsd Am USB-485 Konverter Anschluss an den Klemmen: A (D+), B (D-) und GND. Verbindung der Clients über die Klemmen: A (D+), B (D-), GND und ID1 / ID2 Information •... -
Seite 23: Bypass-Schaltung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Elektrische Installation 5.17 Bypass-Schaltung Bei einer Bypass-Schaltung (Reglerumgehung mit Netzspannung) ist zu beachten: • Gegenseitige Verriegelung von Netzschütz und Bypass-Schütz • Zeitverzögerung bei Umschaltung mindestens 1 Sekunde • Mit Abschalten des Schützes am Reglerausgang muss die “Freigabe” (ON / OFF) mit geöffnet und beim Zuschalten wieder mit geschlossen werden. -
Seite 24: Bedienelemente Und Menü
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Bedienelemente und Menü 6 Bedienelemente und Menü Multifunktions - LC Display und Tastatur Display Anzeige der Menügruppe Anzeigefenster Staturs Zeile Position des Menüs in der Menügruppe Symbole Aussteuerung Leistungsteil (Regelkreis 1) Aussteuerung 0 - 10 V Ausgang (wenn Regelkreis 2 aktiviert IO Setup) STOP Keine Reglerfreigabe... -
Seite 25: Menüführung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Bedienelemente und Menü Menüführung Anzeige im Display nach Einschalten der Netz- Main menu Info spannung Start Darstellung für Menüsprache Englisch = “GB” (Aus- Setting 0.0 Hz lieferungszustand). Protocol Frequency Umschaltung zwischen “Info” * und “Hauptmenü” Base setup mit der Esc-Tastenkombination. -
Seite 26: Menüstruktur
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Bedienelemente und Menü Menüstruktur PIN 0010 User ← ← ← ← → → → → Service Hauptmenü ▼ ▼ ▼ ▼ ▼ Info Hauptmenü Hauptmenü Hauptmenü Hauptmenü ↔ ▲ ▲ ▲ ▲ Start ▲ Start Start Start Start... -
Seite 27: Grundeinstellung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Grundeinstellung 7 Grundeinstellung Betriebsart und Signaleingang Information Eine einfache Installation ist durch die Auswahl vorprogrammierter Betriebsarten möglich. 1.10 Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt, werkseitig = Drehzahlsteller mit maximale Ausgangsfrequenz 50 Hz (Ansteuerung über 0 - 10 V Signal). •... -
Seite 28: Betrieb Mit Zweitem Regelkreis
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Grundeinstellung Betrieb mit zweitem Regelkreis Über die Auswahl der Betriebsart wird die Funktion für Regelkreis 1 bestimmt. Dieser wirkt auf den Ausgang für den Motoranschluss. Bei Bedarf ist der Betrieb mit einem zweiter Regelkreis möglich, dieser besitzt eine separate Istwert- erfassung und einen separaten Ausgang. - Seite 29 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Grundeinstellung 1.Regelbereich 1 Einstellung Regelbereich 1 für Regelkreis 1 Einstellbereich bei passivem Sensor Typ “TF”, “PT1000” : 0.0...200.0 K 3.0 bar Werkseinstellung: 3,0 bar 1.Regelbereich 1 1.Min. Drehzahl Einstellung Minimal Drehzahl für Regelkreis 1 Einstellbereich: →...
-
Seite 30: Funktionserweiterung Für Digitale Eingänge "D1" Und "D2" Bei Betrieb Mit Zweitem Regelkreis
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Inbetriebnahme Funktionserweiterung für digitale Eingänge “D1” und “D2” bei Betrieb mit zweitem Regelkreis D1 / D2 Funktion Beschreibung * Der Ausgang für den Regelkreis 2 wird zusätzlich zu “A2” auf “A1” gelegt (unabhängig E1 / E2 von der programmierter Funktion für ). -
Seite 31: Vorgehensweise Bei Der Inbetriebnahme
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Inbetriebnahme Vorgehensweise bei der Inbetriebnahme Reihenfolge Einstellung “TB/TP In” Prüfen, ob am Eingang Thermostatschalter bzw. Temperaturfühler des Motors angeschlossen " sind. “TB / TP” Wenn die Motorschutzfunktion des Gerätes nicht benötigt wird, sind die beiden Klemmen "... -
Seite 32: Programmierung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9 Programmierung Drehzahlsteller 1.10 1.11 9.1.1 Grundeinstellung 1.10 1.11 Grundeinstellung Hauptmenü Einstellung Protokoll Grundeinstellung Controller Setup IO Setup Betriebsart Grundeinstellung 1.10 Werkseitige Betriebsart: 1.10 Betriebsart E1 Analog In Grundeinstellung Auswahl: 0 - 10V, 0 - 20 mA, 4 - 20 mA (Invertierung, E1 BUS Modus IO Setup) Werkseinstellung: 0 - 10 V 0 - 10V... -
Seite 33: Diagramm Vorgabesignal Und Ausgangsfrequenz
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Vorgabe Intern2 Einstellung Einstellung “Vorgabe Intern2” z. B. für reduzierten Wert im Nachtbetrieb. Umschaltung Intern 1/2 über externen Kontakt (Anzeige solange keine Zuordnung - - - - - erfolgt: - - - - - IO Setup). -
Seite 34: Saugdruckregelung 3.10
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Saugdruckregelung 3.10 3.11 3.20 3.21 Anzeige in SI-Einheiten oder Imperial-Einheiten (US) Nachfolgende Beschreibung für Anzeige in SI-Einheiten (Werkseinstellung). Bei Umstellung auf Imperial-Einheiten (US), sind die entsprechenden Umrechnungsfaktoren zu beachten ( Menü- gruppe Start / US-Einheiten). 9.2.1 Grundeinstellung 3.10... -
Seite 35: Einstellungen Für Den Betrieb 3.10
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung E1 Sollwert max Grundeinstellung Begrenzung des einstellbaren Sollwerts (siehe Einstellungen für den Betrieb) Einstellbereich: im Messbereich des Sensors 7.00 bar Werkseinstellung: maximaler Messwert E1 Sollwert max E2 Funktion Grundeinstellung Werkseitig vorprogrammiert für externen Handbetrieb über externes Signal (0 - 10 V) = Funktion . -
Seite 36: Regelbereich
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Sollwert 1 Einstellung 3.10 3.11 Einstellbereich: im Messbereich des Sensors 1.00 bar Werkseinstellung: 1.00 bar Sollwert 1 3.20 3.21 Einstellbereich: abhängig vom gewählten Kältemittel Werkseinstellung: -10.0 °C Sollwert 2 Einstellung Einstellung “Sollwert 2” z. B. für reduzierten Wert im Nachtbetrieb. Umschaltung Sollwert 1/2 über externen Kontakt (Anzeige solange keine Zuordnung - - - - - erfolgt:... -
Seite 37: Funktionsdiagramme Saugdruckregelung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.2.3 Funktionsdiagramme Saugdruckregelung 3.10 Funktionsdiagramm für Betriebsart (idealisiertes Prinzipschaubild) 100 % Min. 0 % Max. = 100 % 50 % 3.6 bar 1.6 bar 2 bar 28.11.2008 v_diagramm_310_bar.vsd nM Motordrehzahl S Sollwert R Regelbereich I Istwert Funktionsdiagramm für Betriebsart 3.20... -
Seite 38: Menügruppe Start
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Menügruppe Start Start Hauptmenü Start Einstellungen Protokoll Grundeinstellung Controller Setup Motor Start Die Ansteuerung für den Motor kann in diesem Menüpunkt ein- und ausgeschaltet werden (ON / OFF). Motor Einstellung werkseitig auf , dadurch wird ein ungewolltes Anlaufen der Anlage verhindert, bevor die Parametrierung abgeschlossen ist. - Seite 39 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung US Einheiten Die Anzeige kann von SI-Einheiten auf Imperial-Einheiten (US) umgeschaltet werden => US Einheiten ON. US Einheiten SI-Einheiten (werkseitig): °C, bar, Pa, m /h, K-Faktor, m/s Imperial-Einheiten (US): °F , psi, in.wg, cfm, K-Faktor US, ft/s Einstellungen für Temperaturdifferenzen (bei SI-Einheiten in K) werden bei Imperial- Einheiten (US) auch in °F vorgenommen (Δ...
-
Seite 40: Menügruppe Info
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Menügruppe Info Nach dem Einschalten der Netzspannung oder nach dem Verlassen der Einstellmenüs mit der Esc-Tastenkom- bination wird der erste Menüpunkt in der Menügruppe Info angezeigt (Anzeige abhängig von gewählter Betriebs- art). Einstellungen sind in dieser Menügruppe nicht möglich! Info bei Betriebsart Steller 1.10 1.11... -
Seite 41: Controller Setup
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Info Zustand der Mindestabschaltung “ON” = Abschaltung, wenn der eingestellte Sollwert (+/- Wert “Mindestabschalt.” Wert) erreicht wird. Mindestabschalt. “OFF” = keine Abschaltung, d. h. Betrieb mit Mindestrate. Anzeige bei Betrieb mit zwei Regelkreisen: “1.Mindestabschalt.” für Regelkreis 1 “2.Mindestabschalt.”... -
Seite 42: Einstellschutz Aktivieren, Pin 1234
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.2 Einstellschutz aktivieren, PIN 1234 Das Menü “Einstellung” für die grundsätzlichen Einstellungen des Benutzers (Sollwert, Controller Setup Vorgabewert, min, max, ..) sind in der Werkseinstellung frei, d. h. ohne “PIN” zugäng- lich. Bei Bedarf können auch diese vor unberechtigten Veränderungen durch “PIN 1234” Einstellschutz geschützt werden. -
Seite 43: Limit
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.5 Limit Controller Setup Nach Zuordnung eines digitalen Eingangs ( IO Setup) kann eine einstellbare Be- grenzung der Aussteuerung über einen digitalen Eingang (“D1”, “D2”, ..) aktiviert werden. - - - - - Anzeige solange keine Zuordnung im “IO Setup” vorgenommen wurde: - - - - Limit Bei Betrieb mit zwei Regelkreisen wirkt die Begrenzung auf beide Ausgänge. -
Seite 44: Wirkungsumkehr Der Regelfunktion
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.7 Wirkungsumkehr der Regelfunktion Funktion nur bei Betrieb als Regelgerät (ab 3.10 Controller Setup Für die Wirkung der Regelung gibt es zwei Funktionen: • “Ist > Soll = n+” steigende Aussteuerung bei steigendem Istwert über für Werkseinstellung Sollwert (... - Seite 45 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung P-Anteil= Reaktionszeit Controller Setup Einstellbereich: 0 - 200 % kleiner = langsamer 50 % größer = schneller Controller Setup I-Anteil = Genauigkeit, Ausregelzeit Einstellbereich: 0 - 200 % größer = schneller 50 % kleiner = langsamer D-Anteil Controller Setup Mehr “D-Anteil”...
-
Seite 46: Gruppensteuerung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.9 Gruppensteuerung 9.5.9.1 Gruppe Variante Die Ansteuerung von Gruppen kann über den analogen Ausgang “A” oder die Relaisausgänge “K1” und “K2” erfolgen. Bei Bedarf kann das Erweiterungsmodul Typ Z-Modul B nachgerüstet werden. Auf diesem befinden sich weitere Eingänge und Ausgänge (IOs) , die für die Gruppensteuerung verwendet werden können. - Seite 47 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Beispiel Gruppe 2 über 0 -10 V Fout Standard Fout @ Analog Out = 5A G2 ON = 50 % Controller Master 0...100 % Analog Analog Analog Out = 5A Signal 0 – 10 V Analog nmin @ G2 = 20 % Controller...
-
Seite 48: Gruppe Variante 2: Eine Geregelte Gruppe Und Bis Zu Drei Geschaltete Gruppen
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.9.3 Gruppe Variante 2: Eine geregelte Gruppe und bis zu drei geschaltete Gruppen Ansteuerung Gruppe 2/3/4 über Relais EIN Wert Gruppe2 Controller Setup Einschaltwert für Gruppe2 Einstellbereich: 0 - 100 % 50 % Werkseinstellung: 50 % * EIN Wert Gruppe2 AUS Wert Gruppe2 Controller Setup... - Seite 49 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Funktion • Gruppe 1 stufenlos geregelt über das Leistungsteil des Gerätes “Master” ( Motoranschluss). • Über die Relaisausgänge “K1..K4” werden weitere Motoren über Schütze direkt an Netzspannung geschaltet. Abhängig von der Anzahl der zusätzlichen Gruppen ist die Programmierung der Funktion für die Relais erforderlich (IO Setup / K..
-
Seite 50: Gruppe Variante 3: Zwei Geregelte Gruppen Mit Symmetrische Last
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.9.4 Gruppe Variante 3: Zwei geregelte Gruppen mit symmetrische Last Ansteuerung Gruppe 2 über 0 - 10 V Ausgang EIN Wert Gruppe2 Controller Setup Einschaltwert für Gruppe2 Einstellbereich: 0 - 100 % 50 % Werkseinstellung: 50 % * EIN Wert Gruppe2 AUS Wert Gruppe2... -
Seite 51: Gruppe Variante 4: Zwei Geregelte Gruppen Mit Asymmetrische Last
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.9.5 Gruppe Variante 4: Zwei geregelte Gruppen mit asymmetrische Last Ansteuerung Gruppe 2 über 0 - 10 V Ausgang EIN Wert Gruppe2 Controller Setup Einschaltwert für Gruppe2 Einstellbereich: 0 - 100 % 50 % Werkseinstellung: 50 % * EIN Wert Gruppe2 AUS Wert Gruppe2... -
Seite 52: Gruppe Variante 5: Eine Geregelte Gruppe Und Bis Zu Drei Geschaltete Gruppen Für Verdichter
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.9.6 Gruppe Variante 5: Eine geregelte Gruppe und bis zu drei geschaltete Gruppen für Verdichter Die Variante 5 ist für die Gruppensteuerung von Verdichtern in den Betriebsarten 3.20 3.21 Saugdruckregelung mit Kältemitteleingabe. Es können bis zu vier Gruppen (Verdichter) angesteuert werden. Die Gruppe 1 (Verdichter 1) wird stufenlos über das Leistungsteil des Gerätes "Master"... -
Seite 53: Schaltpunkte Der Gruppen (Gruppe 1 Geregelt Über Leistungsteil, Gruppe 2/3/4 Über Relais)
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Schaltpunkte der Gruppen (Gruppe 1 geregelt über Leistungsteil, Gruppe 2/3/4 über Relais) EIN Wert Gruppe1 Controller Setup Einschaltwert für Gruppe1 Einstellbereich: abhängig von Sensormessbereich und Kältemittel -15.0 C° Werkseinstellung: 26,0 °C EIN Wert Gruppe1 AUS Wert Gruppe1 Ausschaltwert für Gruppe1 -20.0 C°... -
Seite 54: Einstellbare Schaltverzögerung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Einstellbare Schaltverzögerung • Wenn die jeweilige Einschalttemperatur erreicht wird, werden die einzelnen Gruppen nach einer Einschaltverzögerung zu geschaltet. – Für die erste Gruppe wird die Verzögerungszeit "EIN Verz. G1“ verwendet. – Für die Gruppen 2 bis 4 wird die Verzögerungszeit "EIN Verz. G2-4“ verwendet. –... - Seite 55 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung MIN Wert Sensor Controller Setup Temperatur, ab der mit kurzer Abschaltverzögerung abgeschaltet wird. Einstellbereich: abhängig von Sensormessbereich und Kältemittel 35.0 C° Werkseinstellung: 35,0 °C MIN Wert Sensor Controller Setup MAX Wert Sensor Temperatur, ab der mit kurzer Einschaltverzögerung eingeschaltet wird. Einstellbereich: abhängig von Sensormessbereich und Kältemittel 42.0 C°...
-
Seite 56: Störmeldung Verdichter Sperrt Gruppe
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Störmeldung Verdichter sperrt Gruppe Jeder Gruppe kann ein digitaler Eingang zur Störmeldung zugeordnet werden. Wird über einen digitalen Eingang die Störung einer Gruppe (Verdichter) gemeldet, wird diese nicht mehr aktiviert und dafür eine andere störungsfreie Gruppe eingeschaltet. Im IO Setup sind nachfolgende Einstellungen erforderlich: IO Setup Digital In... -
Seite 57: Versatz Regelsignal
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.5.11 Versatz Regelsignal Versatz Regels. 1 Controller Setup Bei Bedarf kann die Kennlinie für die Ansteuerung des Motorausgangs angepasst werden. Damit diese Funktion aktiv wird, muss für den Ausgang “A1” die Funktion aktiviert werden IO Setup. -
Seite 58: Com2 Funktion
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Controller 1 Comparator Sensor 2 Cout Controller 2 Sensor 1 Cout = C1 @ C1 > C2 Cout = C2 @ C2 > C1 20.08.2014 v_comparator_c1_c2.vsd 9.5.13 COM2 Funktion IO Setup Einstellmöglichkeiten: • MODBUS Slave (Werkseinstellung): Im Hauptmenü folgt nach der Menügruppe “Diagnose”... -
Seite 59: Zuordnung: Virtuelle Ios / Reale Ios
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.6.2 Zuordnung: virtuelle IOs / reale IOs Es wird zwischen virtuellen IOs und realen IOs unterschieden. • Reale IOs sind physikalische Eingänge, physikalische Ausgänge und Timerfunktionen auf dem Gerät selbst, auf Erweiterungsmodulen und auf Geräten, die über die MODBUS-Schnittstelle ange- bunden sind. - Seite 60 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Beispiel: Zuordnung von Eingängen für Temperatursensoren 1 Übersichtsanzeige der virtuellen Eingänge "AI1-AI6" mit Anzeige der Istwerte und der programmierten Funktionen 2 Zuordnung realer Eingang "E1" auf FKDM zu virtuellem Eingang "AI1" 3 Zuordnung realer Eingang "E2" auf FKDM zu virtuellem Eingang "AI2" 4 Zuordnung realer Eingang "E1"...
-
Seite 61: Beispiel Für Mögliche Zuordnung Für Analogeingang Ai1 Und Ai2
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Beispiel für mögliche Zuordnung für Analogeingang AI1 und AI2 Werkseitige Zuordnung Getauschte Zuordnung Dem virtuellen Eingang "AI1" ist der reale Eingang Dem virtuellen Eingang "AI1" ist der reale Eingang "E1" zugeordnet. "E2" zugeordnet. Dem virtuellen Eingang "AI2" ist der reale Eingang Dem virtuellen Eingang "AI2"... -
Seite 62: Invertierung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung ▲ ▼ 10.0 V Einstellung der maximale Aus- gangsspannung Max. ▲ ▼ ▲ ▼ Invertierung Ausgang Invertierung ▲ ▼ Übersicht der möglichen analogen Ausgänge Analog Out Beispiel für Erklärung der Anzeige 10.00V = aktuelle Ausgangsspannung an “AO1”. AO1 (10.00V, 1A) 1A = programmierte Funktion (Festspannung 10V) für “AO1”... -
Seite 63: Signaleinstellungen
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Werkseitige Zuordnungen: virtuelle Ausgänge / reale Ausgänge Erklärung Virtueller Ausgang Realer Ausgang Signal Check Signal Funktion zugeordnet jedoch kein Ausgang vorhanden not available n.a. (kein Ausgang zugeordnet) not available n.a. (kein Ausgang zugeordnet) not available n.a. -
Seite 64: Analoge Eingänge "Ai
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.6.4 Analoge Eingänge “AI” Information Da die Funktion des anlogen Eingangs AI1durch die gewählte Betriebsart bestimmt wird und die Einstellung der Funktion für den Eingang AI2 in den Grundeinstellungen erfolgt, unterscheidet sich der Menüaufbau von AI und AI2 zu den nachfolgenden Eingängen AI3 bis AI6. Menüaufbau für “AI1”... -
Seite 65: Übersicht Der Möglichen Analogen Eingänge
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Menü-Übersicht für “AI3” und “AI6” Analog In AI1 (0.00V, 2A) AI2 (10.00V, 1A) Übersicht der möglichen analo- ▲ AI3 (OFF) gen Eingänge ▼ AI4 (OFF) AI5 (OFF) P↓ ↑ ESC Einstellung der gewünschten Funktion Funktion ▲... - Seite 66 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Einstellung der gewünschten Funktion (AI3-AI6) Funktion Beschreibung Funktion Keine Funktion Bei Betriebsarten 1.10 1.11 Betrieb mit zweitem Vorgabesignal (Umschaltung “E1” <-> “E2” über potenzialfreien Kontakt) Betrieb mit zweitem Vorgabesignal und automatischer Steuerung auf höheren Wert ( “E1”...
-
Seite 67: Übersicht Der Möglichen Digitalen Ausgänge
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.6.5 Digitale Ausgänge “DO” Menüaufbau Digital Out DO1 (0, 1K) DO2 (1, 2K) Übersicht der möglichen digita- ▲ DO3 (OFF) len Ausgänge ▼ DO4 (OFF) DO5 (OFF) P↓ ↑ ESC Betriebsmeldung Einstellung der gewünschten (1K) Funktion ▲... -
Seite 68: Einstellung Der Gewünschten Funktion
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Einstellung der gewünschten Funktion Den Relaisausgängen “K1” und “K2” können unterschiedliche Funktionen zugeordnet werden. Bei gleicher Funktionszuordnung für “K1” und “K2” arbeiten diese parallel. Funktion Beschreibung Keine Funktion Relais bleiben immer in Ruhestellung, d. h. abgefallen Betriebsmeldung Betriebsmeldung (werkseitige Einstellung für “K1”, nicht invertiert). -
Seite 69: Digitale Eingänge "Di
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Werkseitige Zuordnungen: virtuelle Ausgänge / reale Ausgänge Virtueller Ausgang Realer Ausgang Erklärung K1 FKDM Signal K2 FKDM Signal not available n.a. (kein Ausgang zugeordnet) not available n.a. (kein Ausgang zugeordnet) not available n.a. (kein Ausgang zugeordnet) not available n.a. -
Seite 70: Übersicht Der Möglichen Digitalen Eingänge
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Folgende Signalzuordnung ist für DI1 - DI6 möglich Signal mögliche Zuordnung n.a. Kein Signal digital Eingang D1 (werksseitig für DI1) digital Eingang D2 (werksseitig für DI2) D1andD2 digital Eingang D1 und digital Eingang D2 AND = UND-Verknüpfung. - Seite 71 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Funktion Beschreibung Funktion D1..D5 Umschaltung “Vorgabe Intern1” / “Vorgabe Intern2” Sollwert1/2 “Vorgabe Extern 1” muss auf “OFF” stehen (5D) Umschaltung “Intern” / “Extern” Sollwert Int./Ext. (6D) Bei Betriebsarten 3.10 3.21 Umschaltung “Sollwert 1” / “Sollwert 2” für Regelkreis 1 Sollwert1/2 (5D) Umschaltung “Intern”/ “Extern”...
-
Seite 72: Freigabe On/Off, Funktion | 1D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Invertierung Invertierung Werkseitig ist die Invertierung der digitalen Eingänge auf “OFF” (wenn eine Funktion programmiert). Für Invertierung der Funktion auf “ON” schalten (Anzeige - - - - solange keine Invertierung Funktion für DI1 zugeordnet). 9.6.6.1 Freigabe ON/OFF, Funktion Fernsteuerung (elektronische Abschaltung) und Reset nach Motorstörung über potenzialfreien Kon-... -
Seite 73: Umschaltung Eingangssignal "E1" / "E2", Funktion | 4D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung - - - - - Controller n = 0- 80 % n = 0- 100 % D1 D1 27.11.2008 v_3d_limit_m.vsd 9.6.6.4 Umschaltung Eingangssignal “E1” / “E2”, Funktion Umschaltung zwischen Eingangssignal 1 (Analog In 1 an Klemme “E1”) und Eingangssignal 2 (Analog In 2 an Klemme “E2”). -
Seite 74: Intern / Extern, Funktion | 6D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Kontakt z. B. an digitalem Eingang “Digital In 1”. • “D1 Invertierung” “OFF” “Sollwert 1” “Sollwert 2” 18 °C bei geöffnetem Kontakt / - - - - - = 25 °C bei geschlossenem Kontakt. Controller n = 0 –... -
Seite 75: Wirkungsumkehr Der Regelfunktion
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Wird für den Eingang 2 “E2 Funktion” die Funktion = programmiert, so wird zwischen “Sollwert 1” bzw. “Sollwert 2” und externem Handbetrieb umgeschaltet. Bei aktiviertem Handbetrieb wird der Wert für “Vorgabe Extern2” in der Menügruppe “Info” angezeigt. Kontakt z. -
Seite 76: Reset, Funktion | 10D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.6.6.10 Reset, Funktion Reset nach Motorstörung über potenzialfreien Kontakt eines Tasters. Bei Unterbrechung zwischen den beiden “TB/TP” bzw. “TK/PTC”-Klemmen schaltet das Gerät aus und nicht wieder ein: “Motor- störung” ( Motorschutz). Wiederinbetriebnahme nach Abkühlung des Antriebes (Verbindung zwi- schen den beiden “TB/TP”- bzw. -
Seite 77: Umkehr Drehrichtung, Funktion | 13D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Einstellbereich: 1 - 100 % Werkseinstellung: 50 % Dabei wird ein Strom eingeprägt, der kein Drehen der Ventilatoren verursachen kann. Der erforder- liche Wert um ein Einfrieren zu verhindern, ist abhängig von den Umgebungsbedingungen und technischen Daten der angeschlossenen Motoren. -
Seite 78: Umschaltung Sollwert 1/2 Und Regelbereich 1/ 2 Für Regelkreis 1 | 15D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.6.6.15 Umschaltung Sollwert 1/2 und Regelbereich 1/ 2 für Regelkreis 1 Umschaltung zwischen “1.Sollwert 1” / “1.Sollwert 2” und “1.Regelbereich 1” / “1.Regelbereich 2” (ab 3.10 Funktion grundsätzlich wie , zusätzlich wird noch auf den Regelbereich 2 umgeschaltet. Beim Programmieren dieser Funktion, erscheint für Regelkreis 1 unter “Einstellung”... -
Seite 79: Umschaltung Sollwert 1/2 Und Regelbereich 1/2 Für Regelkreis 2 | 16D
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.6.6.16 Umschaltung Sollwert 1/2 und Regelbereich 1/2 für Regelkreis 2 Umschaltung zwischen “2.Sollwert 1” / “2.Sollwert 2” und “2.Regelbereich 1” / “2.Regelbereich 2” (nur bei Betrieb mit zweitem Regelkreis möglich). Funktion grundsätzlich wie , zusätzlich wird noch auf Regelbereich 2 umgeschaltet. Beim Programmieren dieser Funktion, erscheint für Regelkreis 2 unter “Einstellung”... -
Seite 80: Grenzwerte
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Über die Zeitschaltuhr wird die maximale Drehzahl für einen bestimmten Zeitraum begrenzt (z. B. Timer EIN von 6.00...10.00 Uhr). Über den Kontakt “Override Timer”, kann die durch die Zeitschaltuhr aktivierte Begrenzung (von 6.00...10.00 Uhr) für eine einstellbare Zeitspanne “Override Time” aufgehoben werden ( Zeitschalt- uhr / Timerfunktion überschreiben: Override Status = OFF) Um die Begrenzung außerhalb der programmierte Zeit (10.01...5.59 Uhr) aktivieren zu können =>... -
Seite 81: Invertiert
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Beispiel Meldung über Relais “K1”: nicht invertiert Invertiert IO Setup: K1 Funktion = 4K IO Setup: K1 Funktion = 4K IO Setup: K1 Invertierung = OFF IO Setup: K1 Invertierung = OFF 100 % 100 % 100 % 11.05.2007... -
Seite 82: Einstellungen
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung E1 Hysterese Grenzwerte Einstellbereich Hysterese in der Maßeinheit des programmierten Eingangssignals. - - - - - GW E1 Hysterese E1 Verzoegerung Grenzwerte Zeitverzögerung bis Meldung über Relais und Alarmsymbol. Einstellbereich: 0 - 120 sec. - - - - - Werkseinstellung: 2 sec. -
Seite 83: Grenzwerte In Abhängigkeit Der Abweichung (Offset) Zum Sollwert
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.7.3 Grenzwerte in Abhängigkeit der Abweichung (Offset) zum Sollwert Bei Betriebsarten als Regler (ab 2.01 ) können zwei Grenzwertmeldungen bezogen auf den einge- stellten Sollwert und den gemessenen Istwert (an E1) erfolgen. Nur für aktiven Sollwert von Regelkreis 1! Anzeige bei Betrieb mit zwei Regelkreisen: 1.Offset Funktion, 1. -
Seite 84: Motor Setup
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Offset 1 für Meldung bei Überschreitung Offset 2 für Meldung bei Unterschreitung OFF = 20°C - 2 K = 18 °C OFF = 15°C + 2 K = 17 °C ON = 15°C + 5 K = 20 °C ON = 20°C - 5K = 15 °C [min] [min]... -
Seite 85: Startspannung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Max. Frequenz Motor Setup Oberhalb der Eckfrequenz wird lediglich die Frequenz bis zur Maximalfrequenz erhöht. Einstellbereich: 10.0 - 150 Hz 50.0 Hz Werkseinstellung: Max. Frequenz 1.10 3.10 3.20 = 50.0 Hz 1.11 3.11 3.21 = 87.0 Hz Abschaltfrequenz Motor Setup... -
Seite 86: Einstellung Der Hoch- Und Rücklaufzeit
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung UF quadratisch Motor Setup U/f Kennlinie linear oder quadratisch Werkseitig “UF quadratisch” = “OFF” d. h. lineare Kennlinie vorprogrammiert. UF quadratisch Mit der linearen Kennlinie erreicht der Motor über den gesamten Drehzahlbereich das volle Drehmoment, bei Antriebsmotoren wird hiermit in der Regel eine optimale Dreh- zahlsteuerung erreicht. -
Seite 87: Einstellung Der Strombegrenzung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Wird die Drehrichtung bei vorhandener Aussteuerung umgekehrt, so wird diese zunächst auf “0” reduziert (abgeschaltet) und anschließend wieder auf den Vorgabewert erhöht. 9.8.6 Einstellung der Strombegrenzung Strombegrenzung Motor Setup Als zusätzliche Sicherheitsfunktion verfügt das Gerät über eine Strombegrenzung, bei Bedarf kann diese angepasst werden. -
Seite 88: Boost Funktion
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung DC Bremse Niveau Motor Setup Höhe des Gleichstroms, der für die Bremsung erzeugt wird. Je größer dieser Wert, desto stärker die Bremswirkung. 50 % Die Einstellung “DC Bremse Niveau” bezieht sich in % auf den unter “MotorBemess- DC Bremse Niveau Strom”... -
Seite 89: Beispiel Für Ausblendung Von 2 Bereichen (Idealisiertes Prinzipschaubild)
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Beispiel für Ausblendung von 2 Bereichen (idealisiertes Prinzipschaubild) 100 % 50 % 35 % max Einstellung je nach Gerätetyp in: %, Hz, rpm 15 % min 09.05.2007 v_ausblendung_prz.vsd 100 % 50 % A Aussteuerung S Sollwert R Regelbereich D Drehzahlsteller: Vorgabesignal... -
Seite 90: Invertierung Der Timerfunktion
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Bei Inbetriebnahme und bei Nutzung der Zeitschaltuhr muss Uhrzeit und Datum eingestellt werden. Aus dem Datum errechnet sich das Gerät den Wochentag. Die Timerfunktion verhält sich im Prinzip wie ein digitaler Schalteingang (Timer “Ein” geschlossener Kontakt bei Invertierung OFF). -
Seite 91: Einstellung Von Uhrzeit Und Datum
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Funktion Beschreibung * Timer EIN = (@ Timer Invert. = OFF) 1.Soll+Regelb.1/2 Für Regelkreis 1: Umschaltung Sollwert 1/2 und Regelbe- reich 1/2 (15D) Erster Regelkreis Soll- Beim Programmieren dieser Funktion, erscheint für Regel- wert 2 + Regelbereich 2 kreis 1 unter “Einstellung”... -
Seite 92: Sommerzeitautomatik
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung 9.9.3 Sommerzeitautomatik Werkseitig ist die Sommerzeitautomatik “OFF” d. h. ausgeschaltet. Bei aktivierter Sommerzeitautoma- tik schaltet das Gerät automatisch zwischen Sommerzeit und Winterzeit um. “Nord” = für Länder auf der Nordhalbkugel. “Süd” = für Länder auf der Südhalbkugel. Für Nordhalbkugel Für Südhalbkugel Timer... -
Seite 93: Werkseinstellung Ohne Vorprogrammierte Schaltzeiten
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Programmierung Werkseinstellung ohne vorprogrammierte Schaltzeiten Mo-So Mo-Fr Sa-So EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - AUS1 - -:- - AUS1... -
Seite 94: Abgleich Der Echtzeituhr
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Override Time Timer Einstellbare Zeit für die Überschreibung der Timerfunktion Einstellbereich: 0...65535 min 120 min Werkseinstellung: 120 min Override Time Bei Einstellung “0 min” wird die Timerfunktion bis zur nächsten Änderung der Zeit- schaltung mit dem gewählten Zustand überschreiben. Timer Override Status Einstellbarer Zustand beim Überschreiben der Timerfunktion:... - Seite 95 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung 000005E455- 000005E455- 000005E455- 000005E455- 000005E455- 000005E455- MC Version: D2707B01 D2707B01 D2707B01 D2707B01 D2707B01 D2707B01 Einstellung Vorgabe Intern1 50.0 Hz 50.0 Hz Vorgabe Intern2 - - - - - - - - - - Sollwert 1...
-
Seite 96: Werkseinstellung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung Alarm Sensoren Limit - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Mindestabschalt. - Seite 97 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung Funktion Signal n.a. n.a. n.a. n.a. n.a. n.a. Min. 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V Max. 10.0 V 10.0 V 10.0 V 10.0 V...
- Seite 98 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung Funktion Signal Invertierung Funktion Signal n.a. n.a. n.a. n.a. n.a. n.a. Invertierung Funktion Signal n.a. n.a. n.a. n.a. n.a. n.a. Invertierung Funktion Signal n.a.
- Seite 99 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung Signal n.a. n.a. n.a. n.a. n.a. n.a. Invertierung Funktion Signal n.a. n.a. n.a. n.a. n.a. n.a. Invertierung Funktion Signal n.a. n.a. n.a. n.a. n.a.
- Seite 100 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung DC Bremse Dauer 5 sec 5 sec 5 sec 5 sec 5 sec 5 sec DC Bremse Niveau 50 % 50 % 50 % 50 % 50 % 50 %...
-
Seite 101: Mögliche Zuordnungen Der Ios, Pins
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Betriebsart User Setting 1.10 1.11 3.10 3.11 3.20 3.21 Parameter Werkseinstellung Watchdog Mode Watchdog Zeit 0 sec 0 sec 0 sec 0 sec 0 sec 0 sec Watchdog Drehzahl 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz... -
Seite 102: Einheiten Für Analoge Eingänge
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Analog Eingang E2 unter Grundeinstellung Funktion Beschreibung Funktion E2 Keine Funktion (Werkseinstellung) Bei Betriebsarten 1.10 1.11 Betrieb mit zweitem Vorgabesignal (Umschaltung “E1” <-> “E2” über potenzialfreien Kontakt) Betrieb mit zweitem Vorgabesignal und automatischer Steuerung auf höheren Wert ( “E1”... - Seite 103 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Störmeldung (werkseitige Einstellung für “K2”, nicht invertiert). Angezogen bei Betrieb ohne Störung, bei Freigabe “OFF” nicht abgefallen. Störmeldung Fällt ab bei Netz und Gerätestörung und externer Störung an digitalem Eingang. Bei (2K) Sensorausfall abhängig von Programmierung. Externe Störung separat bei Meldung an digitalem Eingang (werkseitig wenn Klemmen Externe Störung gebrückt)
- Seite 104 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Menütabellen Beschreibung Funktion D1..D5 Funktion Bei Betriebsarten 3.10 3.21 Umschaltung “Sollwert 1” / “Sollwert 2” für Regelkreis 1 Sollwert1/2 (5D) Umschaltung “Intern”/ “Extern” Sollwert Int./Ext. Nur bei Betrieb mit einem Regelkreis möglich! (6D) Umschaltung “Regelung” / “Handbetrieb” Regelung/Hand Nur bei Betrieb mit einem Regelkreis möglich! (7D)
-
Seite 105: 11 Das Diagnosemenü
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Das Diagnosemenü PIN 9091 Benutzergrundeinstellung speichern (entspricht Funktion “Save user Setup” = “ON” Con- troller Setup) PIN 9095 Zurücksetzen auf Werksgrundeinstellung = Auslieferungszustand 11 Das Diagnosemenü Das Diagnosemenü gibt Aufschluss über den momentanen Betriebszustand des Ge- Hauptmenü... -
Seite 106: Strommessung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Das Diagnosemenü 20.0 °C Höhe des Signals am Analog Eingang E2 (Analog In 2) E2 - KTY 9.0 mA E2 - Strom 4.0 V E2 - Spannung Zustand am Digital Eingang 1 (Digital In 1) ON = Klemmen D1 - D1 gebrückt ↔... -
Seite 107: 12 Protokoll
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Protokoll 12 Protokoll 12.1 Anzeige und Abfrage von Ereignissen Hauptmenü Ereignisse während des Betriebes können zu einer Fehlfunktion des Gerätes führen. Start Die letzten 100 Ereignisse werden in der Menügruppe “Protokoll” gespeichert. Einstellung Position 1 = jüngstes Ereignis, Anzeige: Protokoll 1/100 Protokoll Position 100 = letztes gespeichertes Ereignis, Anzeige: Protokoll 100 / 100 Grundeinstellung... -
Seite 108: Meldungen & Fehlersuche
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Protokoll 5/10 Protokoll P-Taste betätigen um Datum und Uhrzeit der Störung anzuzeigen. Betriebszeit Con. 000026:47:49 Datum Uhrzeit 5/10 Protokoll ▼-Taste erneut betätigen um weitere Details anzuzeigen. 000026:47:49 Datum Uhrzeit 00.00.00 00:00 Back 12.2 Meldungen & Fehlersuche Eine momentan anstehende Alarm- bzw. - Seite 109 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Protokoll Display Relais schaltet ** Mögliche Ursache Reaktion des Controllers Behebung Symbol Betrieb Störung Das Gerät schaltet aus, nach ca. 60 s Wiederanlauf. Nach drei aufeinander folgenden Versu- chen (jeweils < 60 s) endgültige Abschal- Kurzschluss am Motoranschluss tung.
- Seite 110 Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Protokoll Display Relais schaltet ** Mögliche Ursache Reaktion des Controllers Behebung Symbol Betrieb Störung Externer Fehler Alternative Fehlertexte programmierbar ( Controller Setup): Filter Das Gerät arbeitet unverändert weiter . wählbar Externer Kontaktgeber ausgelöst Frostschutz Prüfung der Kontaktgeber. Adiabatik Feueralarm Druckwächter...
-
Seite 111: 13 Anhang
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Anhang 13 Anhang 13.1 Technische Daten Bemes- Bemes- Bemes- max. Vor- max. Ver- Geräusch- Gewicht Gehäuse- sungsstrom sungsstrom sungstem- sicherung lustleistung entwicklung [kg] schutzart peratur Ausgang (I Grund- schwingung @ 50 Hz) [°C] [dB] (Art.-Nr.) Eingang FKDM5AM-C 4,8 (4,4) - Seite 112 Die erhöhten Anforderungen an die Störaussendung > 2 kHz für Geräte der “C1” Kategorie werden zudem eingehalten. Energieeffizienzklasse (ErP-Richtlinie) IE2 gemäß IEC 61800-9-2 Effizienzwerte je Typ (Parameter in Werkseinstellung) siehe: https://www.ziehl-abegg.com/en-de/service/erp-directive Bezugswerte • @ Bemessungsspannung • Ausgangsfrequenz: 45 Hz (90 % von 50 Hz) •...
-
Seite 113: Max. Belastung Abhängig Von Umgebungstemperatur Und Netzspannung
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Anhang 13.1.1 Max. Belastung abhängig von Umgebungstemperatur und Netzspannung Die höchst zulässige Temperatur für den Bemessungsstrom bei Bemessungsspannung wird als Bemessungstemperatur angegeben. Da die Abfuhr der im Gerät entstehenden Verlustleistung (Wärmeentwicklung) entscheidend von der Umgebungstemperatur abhängig ist, muss bei einer Umgebungstemperatur über der Bemessungs- temperatur, die max. -
Seite 114: Anschlussplan
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Anhang 13.2 Anschlussplan FKDM...AM-C Fcontrol FKDM...AM-C Service parameter load Kontaktbelastung Contact rating max. AC 250 V 2 A 24V GND (D+) (D-) TB/TP Digital Analog 24 V DC Analog Analog Digital In 1 Out 1 In 1 In 2 In 1/2... -
Seite 115: Maßblätter [Mm]
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C Anhang 13.3 Maßblätter [mm] FKDM5/8/12 (FKDM18/22) (IP54) FKDM32...50 (IP54) L-BAL-E278-D 2021/20 Index 004 Art.-Nr. 115/117... -
Seite 116: Stichwortverzeichnis
Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C 13.4 Stichwortverzeichnis Uhrzeit Ableitstrom Kaltleiter Abschaltfrequenz Außenmontage Ausblendung Verlustleistung Leitungsschutz Ausgang 0 - 10 V Vorsicherung Limit Ausgangsspannung lineare Kennlinie Winterzeit Baudrate Maximalfrequenz Benutzereinstellung Betriebsart Mindestplatzbedarf Zweileitertechnik Bypass-Schaltung MODBUS zweiter Regelkreis Motoranschluss Motorschutz COM2 Motorzuleitung D-Anteil Netzanschluss Datum... -
