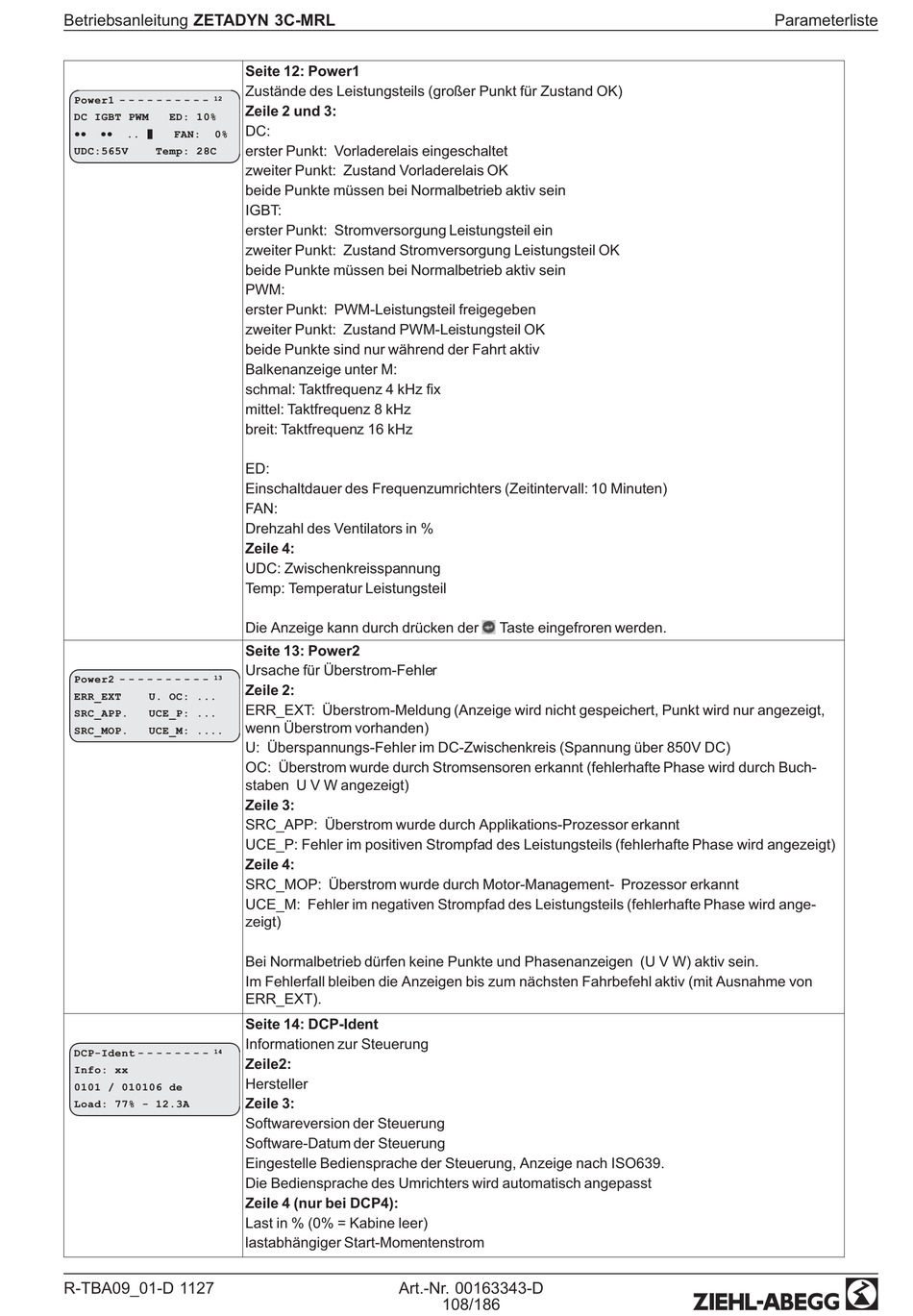

Betriebsanleitung ZETADYN 3C-MRL
Power1 - - - - - - - - - -
12
DC IGBT PWM
ED: 10%
··
··
.. z
FAN:
0%
UDC:565V
Temp: 28C
Power2 - - - - - - - - - -
13
ERR_EXT
U. OC: ...
SRC_APP.
UCE_P: ...
SRC_MOP.
UCE_M: ....
DCP-Ident - - - - - - - -
14
Info: xx
0101 / 010106 de
Load: 77% - 12.3A
R-TBA09_01-D 1127
Seite 12: Power1
Zustände des Leistungsteils (großer Punkt für Zustand OK)
Zeile 2 und 3:
DC:
erster Punkt: Vorladerelais eingeschaltet
zweiter Punkt: Zustand Vorladerelais OK
beide Punkte müssen bei Normalbetrieb aktiv sein
IGBT:
erster Punkt: Stromversorgung Leistungsteil ein
zweiter Punkt: Zustand Stromversorgung Leistungsteil OK
beide Punkte müssen bei Normalbetrieb aktiv sein
PWM:
erster Punkt: PWM-Leistungsteil freigegeben
zweiter Punkt: Zustand PWM-Leistungsteil OK
beide Punkte sind nur während der Fahrt aktiv
Balkenanzeige unter M:
schmal: Taktfrequenz 4 kHz x
mittel: Taktfrequenz 8 kHz
breit: Taktfrequenz 16 kHz
ED:
Einschaltdauer des Frequenzumrichters (Zeitintervall: 10 Minuten)
FAN:
Drehzahl des Ventilators in %
Zeile 4:
UDC: Zwischenkreisspannung
Temp: Temperatur Leistungsteil
Die Anzeige kann durch drücken der
Seite 13: Power2
Ursache für Überstrom-Fehler
Zeile 2:
ERR_EXT: Überstrom-Meldung (Anzeige wird nicht gespeichert, Punkt wird nur angezeigt,
wenn Überstrom vorhanden)
U: Überspannungs-Fehler im DC-Zwischenkreis (Spannung über 850V DC)
OC: Überstrom wurde durch Stromsensoren erkannt (fehlerhafte Phase wird durch Buch-
staben U V W angezeigt)
Zeile 3:
SRC_APP: Überstrom wurde durch Applikations-Prozessor erkannt
UCE_P: Fehler im positiven Strompfad des Leistungsteils (fehlerhafte Phase wird angezeigt)
Zeile 4:
SRC_MOP: Überstrom wurde durch Motor-Management- Prozessor erkannt
UCE_M: Fehler im negativen Strompfad des Leistungsteils (fehlerhafte Phase wird ange-
zeigt)
Bei Normalbetrieb dürfen keine Punkte und Phasenanzeigen (U V W) aktiv sein.
Im Fehlerfall bleiben die Anzeigen bis zum nächsten Fahrbefehl aktiv (mit Ausnahme von
ERR_EXT).
Seite 14: DCP-Ident
Informationen zur Steuerung
Zeile2:
Hersteller
Zeile 3:
Softwareversion der Steuerung
Software-Datum der Steuerung
Eingestelle Bediensprache der Steuerung, Anzeige nach ISO639.
Die Bediensprache des Umrichters wird automatisch angepasst
Zeile 4 (nur bei DCP4):
Last in % (0% = Kabine leer)
lastabhängiger Start-Momentenstrom
Art.-Nr. 00163343-D
Taste eingefroren werden.
108/186
