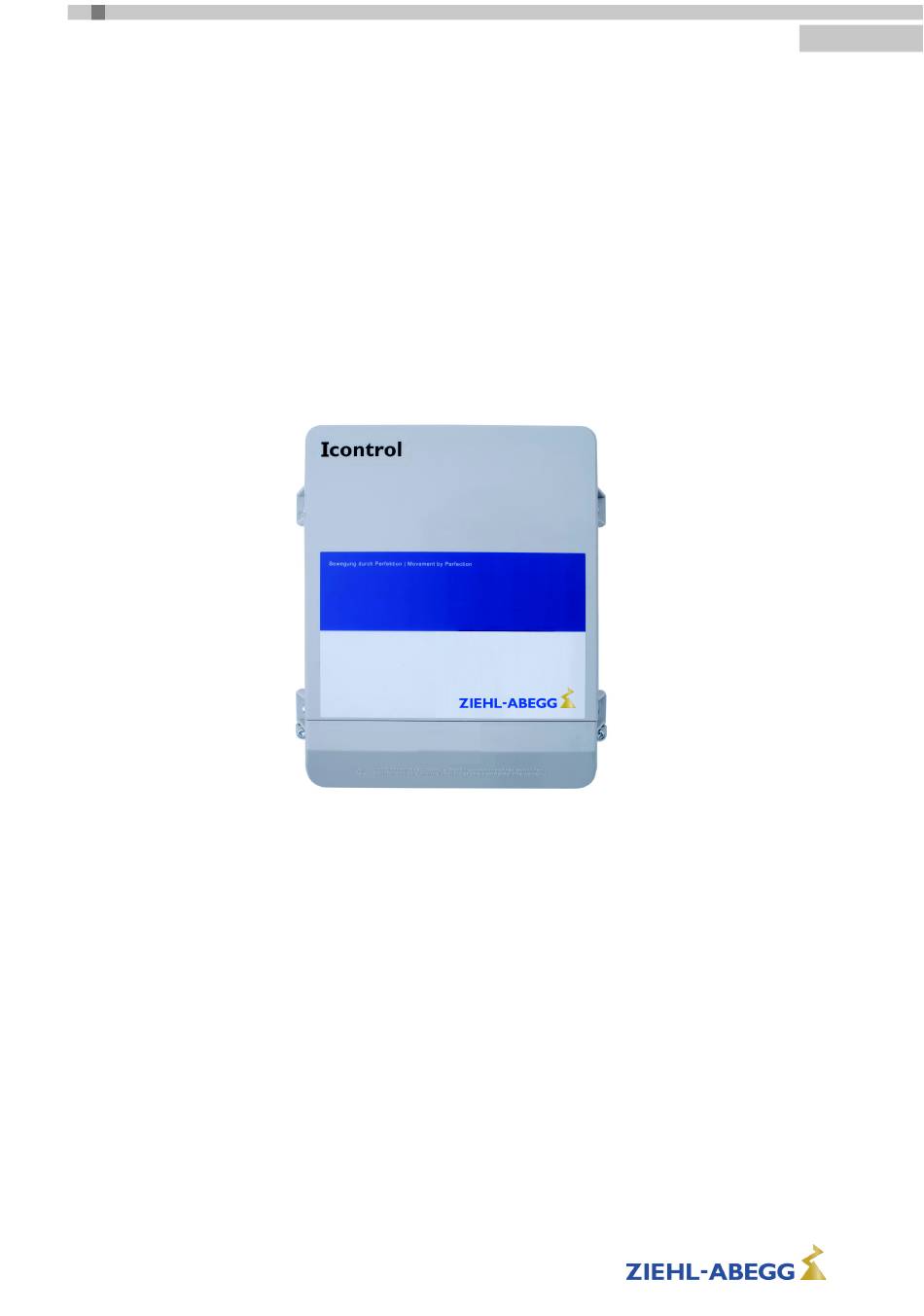

Icontrol Basic
FSDM2.6...62
Frequenzumrichter für 3 ~ Ventilatoren
Drehzahlsteller mit 0...10 V Eingang zur Vorgabe der Ventilatordrehzahl
Betriebsanleitung
Aufbewahren zum Nachschlagen!
Software-Stand: D2732A ab Version 1.03
L-BAL-E160-D 2107 Index 005
Art.-Nr.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ZIEHL-ABEGG Icontrol Basic FSDM Serie
Inhaltszusammenfassung für ZIEHL-ABEGG Icontrol Basic FSDM Serie
- Seite 1 ☞ www.ziehlabegg.com deutsch Icontrol Basic FSDM2.6...62 Frequenzumrichter für 3 ~ Ventilatoren Drehzahlsteller mit 0...10 V Eingang zur Vorgabe der Ventilatordrehzahl Betriebsanleitung Aufbewahren zum Nachschlagen! Software-Stand: D2732A ab Version 1.03 L-BAL-E160-D 2107 Index 005 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Inhaltsübersicht Allgemeine Hinweise ............Bedeutung der Betriebsanleitung . - Seite 3 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 5.10 Digital Eingang “D1” zur Freigabe (Gerät EIN / AUS) ......5.11 Relaisausgang “K1”...
-
Seite 4: Allgemeine Hinweise
Daten behalten wir uns im Interesse der Weiterentwicklung vor. Aus den Angaben, Abbildungen bzw. Zeichnungen und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten. Die ZIEHL-ABEGG SE haftet nicht für Schäden aufgrund von Fehlgebrauch, sachwidriger Verwen- dung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Verände- rungen. -
Seite 5: Symbolerklärung
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Sicherheitshinweise Symbolerklärung Sicherheitshinweise werden durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt. Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Gefahr durch gefährliche, elektrische Spannung! Tod oder schwere Körperverletzung können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Information... -
Seite 6: Arbeiten Am Gerät
Verwenden Sie nur Original-Ersatzteile / Original-Verschleißteile / Original-Zubehörteile von ZIEHL-ABEGG. Diese Teile sind speziell für das Gerät konzipiert. Bei fremdbezogenen Teilen ist nicht gewährleistet, dass diese beanspruchungs- und sicherheitsgerecht konstruiert und gefertigt sind. Teile und Sonderausstattungen, die nicht von ZIEHL-ABEGG geliefert wurden, sind nicht von ZIEHL-ABEGG zur Verwendung freigegeben. -
Seite 7: Beschäftigung Von Betriebsfremdem Personal
Ventilatormotors mit FU-Tauglichkeit des Isolationssystems und der Kugellager. Nur für Antriebe mit geringem Losbrechmoment geeignet (z. B.: Ventilatoren oder Pumpen). Wir weisen ausdrücklich darauf hin, dass eine Regelung von ZIEHL-ABEGG Ventilatoren im Parallel- betrieb mit dieser Baureihe nicht ohne Gefährdung der Motoren möglich ist. -
Seite 8: Montage
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Montage 4 Montage Allgemeine Hinweise Achtung! Um einen Defekt des Gerätes aufgrund von Montagefehlern oder Umgebungseinflüssen zu vermeiden, müssen während der mechanischen Installation die unten aufgeführten Punkte beachtet werden: • Vor der Montage Gerät aus Verpackung nehmen und auf eventuelle Transportschäden überprüfen. Bei einem vorliegenden Transportschaden ist die Inbetriebnahme nicht zulässig! •... -
Seite 9: Befestigung Des Gerätes
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Montage Befestigung des Gerätes Die Art der Befestigung und die Anzahl der Befestigungspunkte sind abhängig von der Gehäuseaus- führung. Für eine sichere Befestigung müssen alle zur Verfügung stehenden Befestigungspunkte verwendet werden. Gehen Sie wie folgt vor: Typ FSDM2.6, FSDM3.6 Befestigung an 3 Punkten GM00006C_M... - Seite 10 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Montage Typ FSDM5...17 (FSDM25) Befestigung an 4 Punkten GM00005C_M 28.01.2016 Befestigungspunkte “1” - “4” bohren. " Gerät mit Schrauben befestigen. " Typ FSDM32...62 Befestigung an 8 Punkten GM00002B_M 28.01.2016 8 Befestigungspunkte bohren. " Die Schrauben der Befestigungspunkte “1” - “4” bis auf einen Abstand von ca. 5 mm eindrehen und "...
-
Seite 11: Außenmontage
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation Außenmontage Eine Außenmontage bis -20 °C ist möglich, wenn das Gerät nicht stromlos geschaltet wird. Anbrin- gung möglichst witterungsgeschützt, d. h. auch direkte Sonneneinstrahlung ausschließen! Montageort in der Landwirtschaft Montieren Sie das Gerät bei Verwendung für die Tierhaltung möglichst nicht direkt im Stall, sondern in einem Vorraum mit verminderter Schadstoffbelastung. -
Seite 12: Motorleitung
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation Beim Auflegen geschirmter Leitungen sind so genannte “Pig-Tails” (Schweineschwänzchen) des Schirms zu vermeiden. Der Schirm muss so nahe wie möglich an die Anschlussklemmen der ge- schirmten Leitung verlegt werden, von dort aus muss dieser möglichst kurz, flächig (induktionsarm) und ohne Schleifen zum Schutzleiteranschluss geführt werden. -
Seite 13: Ableitstrom, Festanschluss, Schutzleiter
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation 5.3.3 Ableitstrom, Festanschluss, Schutzleiter Gefahr durch elektrischen Strom Der maximale Ableitstrom ist abhängig vom Gerätetyp und der anliegenden Netzspannung (siehe Technische Daten). Bezüglich Festanschluss und der Ausführung des Schutzleiteranschlusses ist die Angabe für den Ableitstrom unter Berücksichtigung der vor Ort geltenden Normen unbedingt zu beachten (für Europa siehe EN 50178 Punkt 5.2.11 bzw. -
Seite 14: U/F Kennlinie
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation 5.5.3 U/f Kennlinie Diagramm Vorgabesignal und U/f Kennlinie (linear) edge 100 % = 0 % [Hz] start Analog In 1 0...10 V 0...20 mA 90 100 0...100 % PWM 25.01.2013 v_u_f_dia_icontr_0_10v_fix.vsd Analog In: Drehzahlvorgabesignal (0 - 10 V, 0...20 mA, 0...100 % PWM) Fout: Ausgangsfrequenz Uout: Ausgangsspannung Ustart: Anlaufspannung... -
Seite 15: Analog Eingang "E1" Zur Vorgabe Der Ventilatordrehzahl
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation Analog Eingang “E1” zur Vorgabe der Ventilatordrehzahl Das Gerät besitzt einen analog Eingang zur Vorgabe der Ventilatordrehzahl, Anschluss an “E1”- “GND” (Analog In 1). Werkseitig ist der Eingang für ein 0...10 V Drehzahlvorgabesignal konfiguriert. Für ein 0...20 mA Signal oder ein PWM-Signal ist eine Anpassung mit internen Steckern erforderlich. -
Seite 16: Ausgangsspannung "10 V
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation Möglichkeiten zur Drehzahlvorgabe bei Typen FSDM25...FSDM62 0...10 V (werkseitig) Ansteuerung über externes Vorgabesignal 0...10 V oder Drehzahlvorgabe über externes Potenziometer (10 kΩ) an den Klemmen “+10 V” und “GND” mit Abgriff auf Klemme “E1”. -
Seite 17: Digital Eingang "D1" Zur Freigabe (Gerät Ein / Aus)
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Elektrische Installation Bei einer Überlastung bzw. Kurzschluss (24 V - GND), wird die externe Spannungsversorgung abge- schaltet (Multifuse). Das Gerät führt einen “Reset” durch und arbeitet weiter. • Spannungsausgänge mehrerer Geräte dürfen nicht miteinander verbunden werden! •... -
Seite 18: Potenzial Der Steuerspannungsanschlüsse
Bei Bedarf kann ein Zusatzmodul im dafür vorgesehenen Steckplatz nachgerüstet werden (Montage Betriebsanleitung der Zusatzmodule). Das Angebot an Zusatzmodulen wird ständig erweitert und an die Marktanforderungen angepasst. Die aktuell verfügbaren Zusatzmodule können bei ZIEHL-ABEGG erfragt werden. Beispiele für aktuell verfügbare Zusatzmodule Art.-Nr. Funktion... -
Seite 19: Inbetriebnahme
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Inbetriebnahme AM-ETHERCAT ETHERCAT Modul 349071 Zur Einbindung des Gerätes in ein ETHERCAT Netzwerk. AM-PROFINET PROFINET Modul 349072 Zur Einbindung des Gerätes in ein PROFINET Netzwerk. AM-BACNET BACNET Modul 349084 Zur Einbindung des Gerätes in ein BACNET Netzwerk. Inbetriebnahme Voraussetzungen für die Inbetriebnahme Achtung! - Seite 20 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Diagnose / Störungen Reaktion des Gerätes Relais Code Erklärung Behebung Aktives Temperaturmanagement Bei sinkender Temperatur steigt die Aus- steuerung wieder linear an. Um das Gerät vor Schäden durch zu hohe Innentemperaturen zu schützen, Kontrolle der Kühlung des Gerätes. verfügt es über ein aktives Temperatur- management.
- Seite 21 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Diagnose / Störungen Reaktion des Gerätes Relais Code Erklärung Behebung Netzspannung zu hoch Die Modulation wird bei Überspannung sofort abgeschaltet, Fehlermeldung Netzspannung länger als 75 s über fest- nach 75 s. gelegtem Grenzwert. Automatische Wiedereinschaltung und abgefallen, 13 - 14 Abschaltung der Fehlermeldung, wenn unterbrochen...
-
Seite 22: Anhang
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Anhang 8 Anhang Technische Daten Bemes- Bemes- Empfohlene Bemes- max. Vor- max. Ver- Gewicht sungsstrom sungsstrom Motorleis- sungstem- sicherung lustleistung tung peratur Ausgang (I Grund- [kg] schwingung @ 50 Hz) [kW] [°C] (Art.-Nr.) Eingang FSDM2.6 (308214) (2,4) - Seite 23 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Anhang Leistungsfaktor > 0,9 Eingangswiderstand Drehzahlvorga- bei Eingang 0...10 V: R > 100 kΩ besignal = 100 Ω bei Eingang 0...20 mA: R Spannungsversorgung für externe +24 V ± 20 %, I 70 mA Geräte Verlustleistung im Standby Betrieb ca.
-
Seite 24: Maximale Anschlussquerschnitte Für Klemmen Leistungsteil
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Anhang Maximale Anschlussquerschnitte für Klemmen Leistungsteil Netz Motor flexibel flexibel starr starr F(S)DM2.6A(Q) 2,5 mm 2,5 mm 2,5 mm 2,5 mm F(S)DM3.6A(Q) 2,5 mm 2,5 mm 2,5 mm 2,5 mm F(S)DM5A(Q) 2,5 mm 2,5 mm 2,5 mm 2,5 mm F(S)DM7A(Q) - Seite 25 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Anhang Maximaler Motorstrom bei 10 kHz abhängig von Netzspannung und Umgebungstemperatur 208 V (-15 %)...415 V (+6 %) über 415 V (+6 %)...480 V (+10 %) 40 °C 50 °C 55 °C 40 °C 50 °C 55 °C F(S)DM2.6(A)(Q)
-
Seite 26: Anschlussplan
Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Anhang Anschlussplan Icontrol Basic FSDM...(A)(Q) Temperaturfühler Hauptschalter nur bei „Q“ in Typ! TP = Thermistors Main switch only at „Q“ in type! Thermostatschalter 0...20 mA TB = Kontaktbelastung Thermostats Contact rating max. AC 400 V 4 A 15...28 V PWM Kontaktbelastung 0...10 V... - Seite 27 Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62 Anhang FSDM5...FSDM17 (FSDM25) FSDM32...FSDM62 L-BAL-E160-D 2107 Index 005 Art.-Nr. 27/28...
-
Seite 28: Herstellerhinweis
Bitte kontaktieren Sie bei technischen Fragen bei der Inbetriebnahme oder bei Störungen unseren technischen Support für Regelsysteme - Lufttechnik. Telefon: +49 (0) 7940 16-800 Email: fan-controls-service@ziehl-abegg.de Für Lieferungen außerhalb Deutschlands stehen weltweit Ansprechpartner in unseren Niederlassun- gen zur Verfügung, siehe www.ziehl-abegg.com. L-BAL-E160-D 2107 Index 005 Art.-Nr. 28/28...
