Betriebsanleitung ZETADYN 3C-MRL
5.11
Digitale Eingänge (X-IN)
Für eine parallele Ansteuerung des Frequenzumrichters stehen als Standard an der Anschlussklem-
me X-IN 8 digitale Eingänge zur Verfügung. Die Eingänge sind vorparametriert, können jedoch durch
Änderung der Parameter mit anderen Funktionen belegt werden.
Die Eingänge können wahlweise galvanisch getrennt durch eine externe 24V-Spannungsversorgung
der Steuerung oder über die interne 24V-Versorgung des Frequenzumrichters angesteuert werden.
Information
Für die Verbindungen sind abgeschirmte Leitungen zu verwenden, die Abschirmungen müssen am
Schirmanschluss der Klemme X-IN angeschlossen werden.
5.11.1
Anschluss mit externer Spannungsversorgung
+24V
X-IN
(1)
1

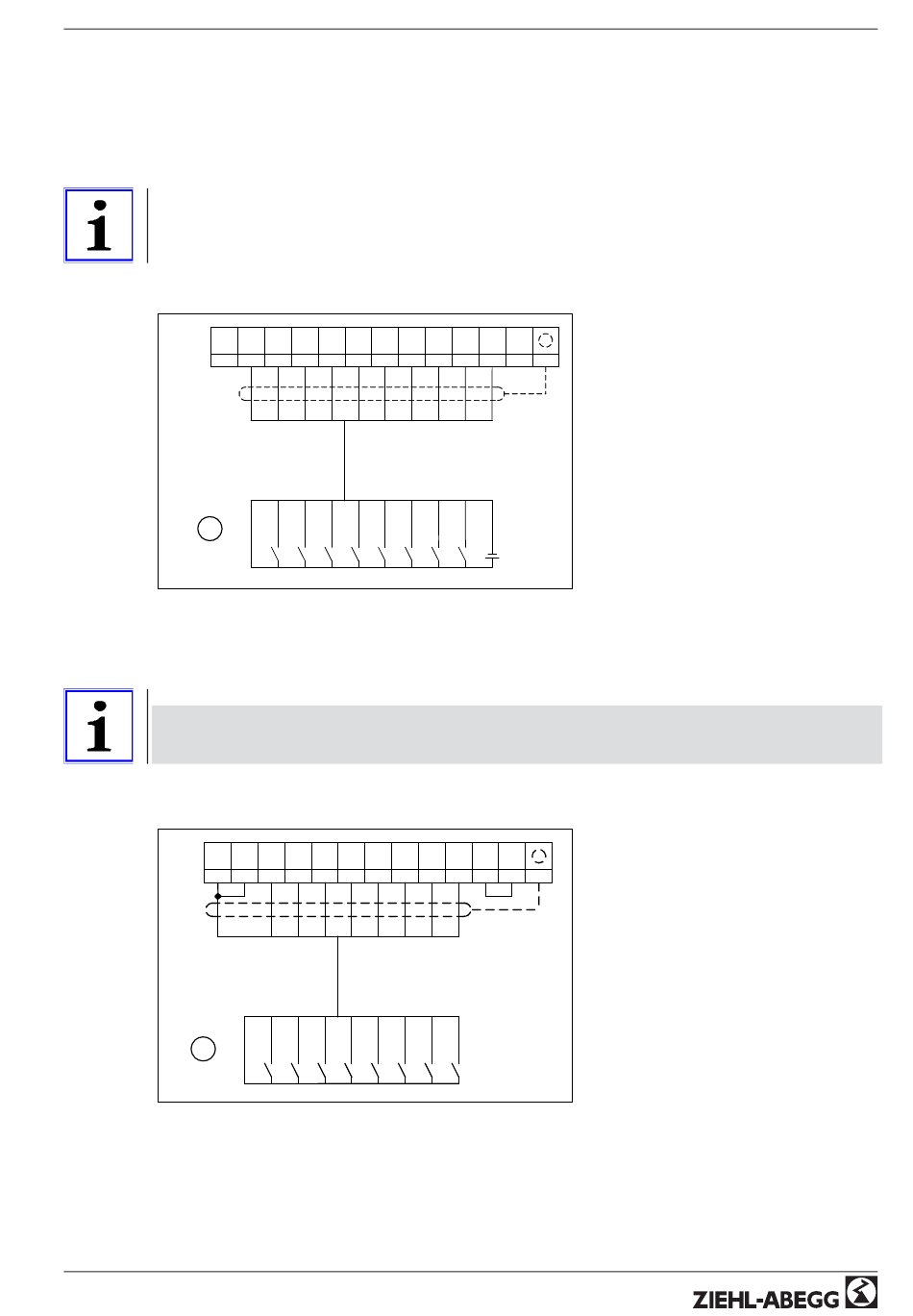

Anschluss digitale Eingänge mit externer Spannungsversorgung
1 Steuerung
() Klemmenbezeichnung Steckverbinder
* Adernummer der vorgefertigten Anschlussleitung X-I
Information
Bei Verwendung der externen Spannungsversorgung werden die Brücken zwischen den Klem-
men +24V / +24V_IN und GND / GND_IN der vorkonfektionierten Steuerleitung X-I nicht benö-
tigt. Diese müssen entfernt werden!
5.11.2
Anschluss mit interner Spannungsversorgung
+24V
X-IN
+24V
(1)
1
1
Anschluss digitale Eingänge mit interner Spannungsversorgung
1 Steuerung
() Klemmenbezeichnung Steckverbinder
* Adernummer der vorgefertigten Anschlussleitung X-I
R-TBA09_01-D 1127
+24V
I01
I02
I03
I04
I05
I06
_IN
(2)
(3)
(4)
(5)
(6)
(7)
(8)
1
2
3
4
5
6
7
1
2
3
4
5
6
7
I01
I02
I03
I04
I05
I06
_IN
(2)
(3)
(4)
(5)
(6)
(7)
(8)
2
3
4
5
6
7
1
2
3
4
5
6
7
Art.-Nr. 00163343-D
GND
I07
I08
GND
_IN
(9)
(10)
(11)
(12)
(13)
8
9
10
8
9
10
0V
+24V
GND
I07
I08
GND
_IN
(9)
(10)
(11)
(12)
(13)
8
9
8
9
29/186
