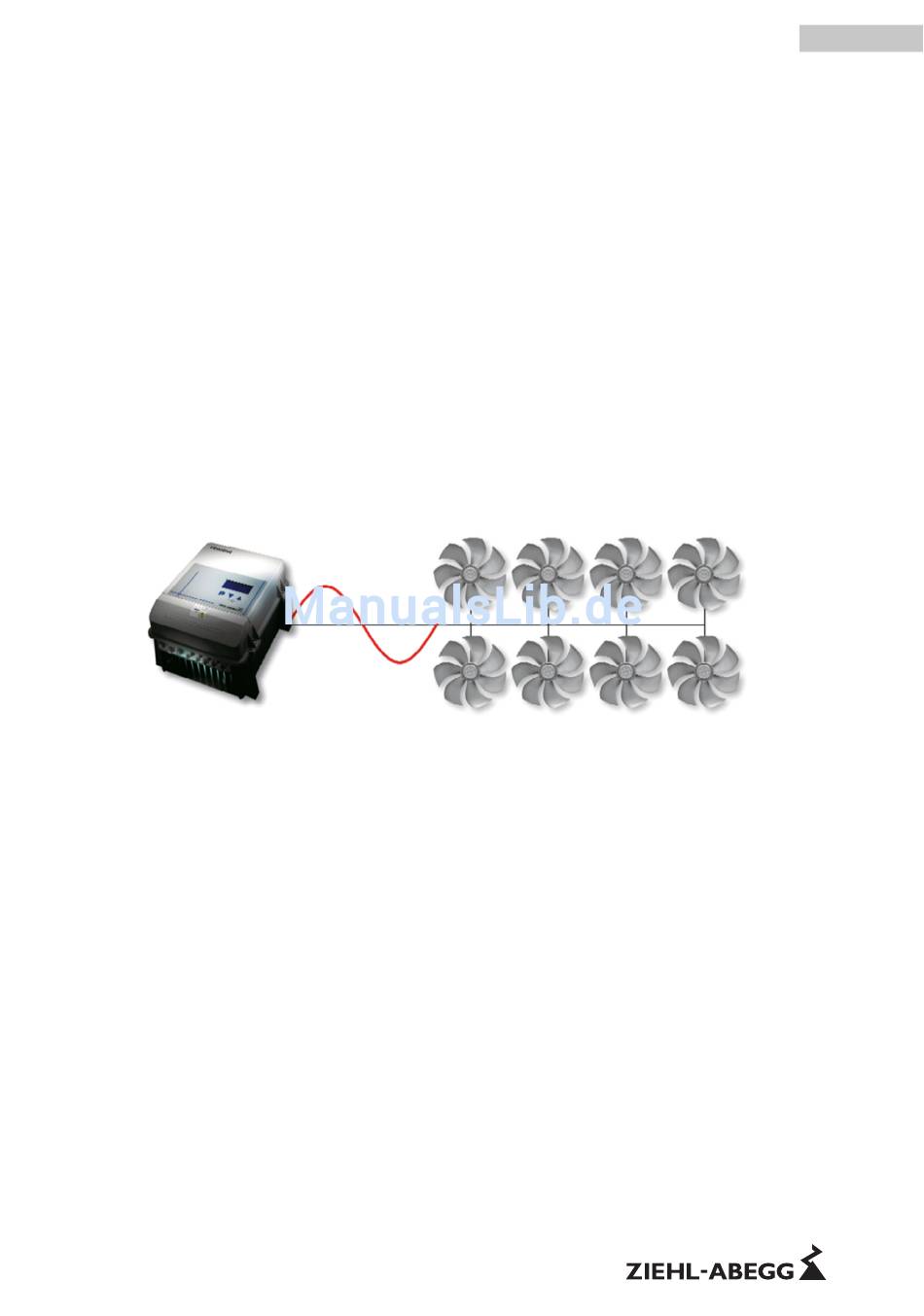

- Seite 1 deutsch Fcontrol FXDM Frequenzumrichter mit integriertem Sinuslter für 3 ~ Ventilatoren Betriebsanleitung Software-Stand: D1333A ab Version 2.37 L-BAL-E072-D 1222 Index 005 Art.-Nr. 00153236-D...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Fcontrol – Typenreihe FXDM Inhaltsübersicht Allgemeine Hinweise ............Bedeutung der Betriebsanleitung . - Seite 3 Betriebsanleitung Fcontrol – Typenreihe FXDM 5.13 Relaisausgänge (K1, K2) ..........5.14 Kommunikation .
- Seite 4 Betriebsanleitung Fcontrol – Typenreihe FXDM 9.9.5 Limit ............9.9.6 Mindestluftabschaltung .
- Seite 5 Betriebsanleitung Fcontrol – Typenreihe FXDM Funktionserweiterung und Softwarestand ........Anhang .
-
Seite 6: Allgemeine Hinweise
Daten behalten wir uns im Interesse der Weiterentwicklung vor. Aus den Angaben, Abbildungen bzw. Zeichnungen und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten. Die Ziehl-Abegg AG haftet nicht für Schäden aufgrund von Fehlgebrauch, sachwidriger Verwendung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Veränderun- gen. -
Seite 7: Produktsicherheit
Betriebsanleitung Fcontrol – Typenreihe FXDM Sicherheitshinweise Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Warnung vor gefährlicher Spannung oder gefährlichem Strom. Information Wichtige Zusatzinformationen und Anwendungstipps. Produktsicherheit Das Gerät entspricht zum Zeitpunkt der Auslieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher. -
Seite 8: Arbeiten Am Gerät / Gefährdung Durch "Rest-Spannung
Abegg. Diese Teile sind speziell für das Gerät konzipiert. Bei fremdbezogenen Teilen ist nicht ge- währleistet, dass diese beanspruchungs- und sicherheitsgerecht konstruiert und gefertigt sind. Teile und Sonderausstattungen, die nicht von Ziehl-Abegg geliefert wurden, sind nicht von Ziehl- Abegg zur Verwendung freigegeben. -
Seite 9: Beschäftigung Von Betriebsfremdem Personal
Betriebsanleitung Fcontrol – Typenreihe FXDM Produktübersicht • Alle am Gerät angebrachten Sicherheits- und Warnhinweise dürfen nicht entfernt werden und müssen leserlich bleiben. Beschäftigung von betriebsfremdem Personal Instandhaltungs- und Wartungsarbeiten werden häufig von betriebsfremdem Personal durchgeführt, das die speziellen Umstände und die daraus resultierenden Gefahren oft nicht kennt. Diese Personen müssen ausführlich über die Gefahren in ihrem Tätigkeitsbereich informiert werden. -
Seite 10: Mindestplatzbedarf
Betriebsanleitung Fcontrol – Typenreihe FXDM Elektrische Installation • Eine Montage auf vibrierendem Untergrund ist nicht zulässig, sofern keine Angaben zur Rüttel- festigkeit bestehen ( Technische Daten)! • Bei der Montage auf Leichtbauwänden dürfen keine unzulässig hohen Schwingungen bzw. Schockbelastungen vorhanden sein. Besonders das Zuschlagen von Türen, die in diesen Leichtbauwänden integriert sind, kann zu sehr hohen Schockbelastungen führen. -
Seite 11: Emv-Gerechte Installation
Betriebsanleitung Fcontrol – Typenreihe FXDM Elektrische Installation Niemals unter Spannung am Gerät arbeiten. Auch nach dem Abschalten steht der Zwi- • schenkreis noch unter Spannung. Eine Wartezeit von mind. 3 Minuten ist einzuhalten. Bei allen Arbeiten an spannungsführenden Teilen oder Leitungen muss immer eine •... -
Seite 12: Netzanschluss
Betriebsanleitung Fcontrol – Typenreihe FXDM Elektrische Installation Netzanschluss 5.3.1 Netzspannung Der Netzanschluss erfolgt an den Klemmen: PE, L1, L2, L3 und N (je nach Typ). Dabei ist unbedingt darauf zu achten, dass die Netzspannung innerhalb der zulässigen Toleranzangaben liegt ( Techni- sche Daten und seitlich angebrachtes Typenschild). -
Seite 13: Motorschutz
Betriebsanleitung Fcontrol – Typenreihe FXDM Elektrische Installation Aussteuerung des Controllers. Hierzu ist eine Programmierung erforderlich ( IO Setup Freigabe ON / OFF). Achtung! Bei Zuschaltung des Motors und bestehender Freigabe erfolgt diese unter Umständen bei voller Aussteuerung des Controllers. Dies kann zu einer Überstromschutzabschaltung führen. Motorschutz Motorschutz ist durch Anschluss von Thermostatschaltern “TB”... -
Seite 14: Spannungsversorgung Für Externe Geräte (+24 V, Gnd)
Betriebsanleitung Fcontrol – Typenreihe FXDM Elektrische Installation Spannungsversorgung für externe Geräte (+24 V, GND) Für externe Geräte, z. B. für einen Sensor, ist eine Spannungsversorgung integriert. Klemme “+ 24 V”. Toleranz der Ausgangsspannung +/- 20 %. Max. Belastungsstrom 120 mA (bei Anschluss eines externen Terminals Typ “AXG..”... -
Seite 15: Kommunikation
Information • Es können maximal 64 Teilnehmer direkt miteinander verbunden werden, weitere 63 Teilnehmer über einen Repeater. • Ausführliche Beschreibung der der MODBUS Register auf www.ziehl-abegg.de Suchbegriff: "MODBUS". 5.14.2 RS-485 - Netzwerkaufbau und Schnittstellenparameter Es ist unbedingt auf richtigen Anschluss zu achten, d. h. "A (D+)" muss auch an den folgenden Geräten an "A (D+)"... -
Seite 16: Lon ® Bus System Über Zusatzmodul
Betriebsanleitung Fcontrol – Typenreihe FXDM Elektrische Installation Information Bei Unklarheiten kann unser Technisches Informationsblatt "Netzwerkaufbau MODBUS" R-TIL08_01 über unsere Supportabteilung V-STE für Regelsysteme - Lufttechnik angefordert werden. Dieses enthält detaillierte Informationen zum Thema "MODBUS". ® 5.14.3 Bus System über Zusatzmodul Die Einbindung in ein LON®... -
Seite 17: Bedienelemente Und Menü
Betriebsanleitung Fcontrol – Typenreihe FXDM Bedienelemente und Menü 6 Bedienelemente und Menü Multifunktions - LC Display und Tastatur 2 3 4 5 6 7 8 9 19.05.2009 v_display_erklaerung_fcontrol.vsd 1. Numerische Anzeige 5 Stellen Programmiertaste und Menü öffnen 2. Mond-Symbol für Sollwert 2 Menüauswahl, Wert verkleinern ▼... -
Seite 18: Menüstruktur
Betriebsanleitung Fcontrol – Typenreihe FXDM Bedienelemente und Menü Im Menüpunkt “Sprache” kann die Displaysprache eingestellt werden. Zur Menügruppe “Start” gelangt man mittels der Tastenkombination ESC (▼ + ▲) zurück. Menüstruktur PIN 0010 STOP ← ← ← ← User Service → → → → ▼... -
Seite 19: Grundeinstellungen
Betriebsanleitung Fcontrol – Typenreihe FXDM Grundeinstellungen 7 Grundeinstellungen Stecker für das Eingangssignal Werkseitig sind die internen Stecker in der Position für ein 0 - 10 V Eingangsignal. Bei Temperatursensoren (TF..) bzw. für Sensoren mit 4 - 20 mA müssen die internen Stecker für das Eingangssignal in die richtige Position gebracht werden. -
Seite 20: Auswahl Der Betriebsart
Betriebsanleitung Fcontrol – Typenreihe FXDM Grundeinstellungen Auswahl der Betriebsart Information Eine einfache Installation ist durch die Auswahl vorprogrammierter Betriebsarten möglich. Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt, werkseitig 1.01 = Dreh- zahlsteller (Ansteuerung über 0 - 10 V Signal). Bei Auswahl der applikationsbezogenen Betrieb- sarten wird automatisch die Regler-Konfiguration vorgenommen. -
Seite 21: Inbetriebnahme
Betriebsanleitung Fcontrol – Typenreihe FXDM Inbetriebnahme 8 Inbetriebnahme Voraussetzungen für die Inbetriebnahme Achtung! 1. Das Gerät muss entsprechend der Betriebsanleitung montiert und angeschlossen sein. 2. Alle Anschlüsse sind nochmals auf Richtigkeit zu prüfen. 3. Die Netzspannung muss mit den Angaben auf dem Typenschild übereinstimmen. 4. -
Seite 22: Menü-Übersicht Betriebsart (Ohne Zusatzmodule)
Betriebsanleitung Fcontrol – Typenreihe FXDM Inbetriebnahme Motor in Menügruppe auf ON schalten “Start” ▲ Menü-Übersicht Betriebsart 1.01 (ohne Zusatzmodule) Einstel- Grundein- Controller Grenzwer- Motor Start Info Ereignisse IO Setup Diagnose lung stellung Setup Setup 50.0 Hz 8.0 A 1.01 0.0 Hz Vorgabe In- Motorstoe- Ausst. -
Seite 23: Programmierung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9 Programmierung Drehzahlsteller 1.01 1.02 1.01 9.1.1 Grundeinstellung Grundeinstellung Grundeinstellung Betriebsart 1.01 Werkseitige Betriebsart: Betriebsart E1 Analog In Auswahl: 0 - 20 mA, 4 - 20 mA, Bus (Invertierung IO Setup) Werkseinstellung: 0 - 10 V E1 Analog In E2 Funktion (nur für spezielle Anwendungen) Analog Eingang 2 “E2”... -
Seite 24: Diagramm Vorgabesignal Und Ausgangsfrequenz
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Diagramm Vorgabesignal und Ausgangsfrequenz [Hz] n-min 10 Hz n-max. = 50 Hz n-min 20 Hz n-max. = 45 Hz n-min OFF n-max. = 50 Hz = 5 Hz = 6 Hz Analog In 1 0...10 V 0...20 mA 90 100 0...100 % PWM... - Seite 25 Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Höhe Stufe 4 Werkseinstellung: - - - - Einstellbereich: Höhe Stufe 3 - 50.0 Hz ** (bzw. Höhe Stufe 5) Höhe Stufe 4 Höhe Stufe 5 Werkseinstellung: - - - - Einstellbereich: Höhe Stufe 4 - 50.0 Hz ** Höhe Stufe 5 * Minimaler Einstellbereich abhängig von der Einstellung “Abschaltfrequenz”...
-
Seite 26: Einstellung Im Betrieb 1.02
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 1.02 9.1.4 Einstellung im Betrieb Nach abgeschlossener Installation ist je nach gewählter Funktion nur noch die Einstellung “Vorgabe Direkt” bzw. “Vorgabe Stufe” in der Menügruppe “Info” sichtbar. Alle anderen Menüs sind durch einen PIN geschützt. Info Info Nur noch Einstellung “Vorgabe Direkt”... -
Seite 27: Temperaturregelung 2.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Temperaturregelung 2.01 2.05 2.01 2.05 9.2.1 Grundeinstellung Grundeinstellung Grundeinstellung Betriebsart Einstellung der Betriebsart z. B. 2.01 Betriebsart E1 Analog In Bei allen Betriebsarten der Gruppe 2 (2.01, 2.02, 2.03, ..) “E1 Analog In” Werkseinstellung auf “TF” (Messbereich -27...+75 °C). E1 Analog In Alternativ Auswahl Sensor: “MTG120V”... -
Seite 28: Einstellungen Für Den Betrieb 2.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 2.01 2.05 9.2.2 Einstellungen für den Betrieb 2.01 Einfache Temperaturregelung 2.02 Temperaturregelung außentemperaturabhängig (Sonderfunktion: Anschluss Sensor an Eingang “E2”, Anzeige und Einstellung unter “E1”). 2.03 Temperaturregelung mit vorprogrammierten Zusatzfunktionen (Heizung, Klappe, Temperaturüberwa- chung). 2.04 Temperaturregelung mit 2 Sensoren Vergleich mit Regelung auf höheren Wert. -
Seite 29: Funktionsdiagramme Temperaturregelung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.2.3 Funktionsdiagramme Temperaturregelung Beispiel 1: Temperaturregelung in Werkseinstellung “Kühlfunktion” (idealisiertes Prinzipschaubild) 100 % Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % 50 % Min. 20 °C 10 K 30 °C 09.05.2007 v_tempcontrol_cool_nmotor.vsd... -
Seite 30: Zusätzlich Für : Signal Ausgang 0
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 2.03 9.2.4 Zusätzlich für : Signal Ausgang 0 - 10 V Der Signal Ausgang 0 - 10 V kann z. B. zur Ansteuerung einer Klappe oder einer Heizung verwendet werden. Offset AnalogOut Sollwert für diesen Ausgang ist der Sollwert für die Lüftung +/- Einstellung “Offset”. Offset AnalogOut Einstellbereich: +/- 10 K bezogen auf aktiven Sollwert. -
Seite 31: Zusätzlich Für : Relais Für Heizung Oder Kühlung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 2.03 9.2.5 Zusätzlich für : Relais für Heizung oder Kühlung OffsetDigitalOut OffsetDigitalOut = Versatz für den Relaisausgang (werkseitig ist “K2” dazu vorpro- grammiert). OffsetDigitalOut Der Einschaltpunkt des Relais weicht um den eingestellten Offset (Versatz) von der Solltemperatur der Lüftung ab (wenn Relais “K2”... -
Seite 32: Zusätzlich Für Betriebsart 2.03 : Relaisausgang Für Alarmmeldung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 2.03 9.2.6 Zusätzlich für Betriebsart : Relaisausgang für Alarmmeldung Wenn der eingestellte Wert für “Alarm Minimum” unterschritten bzw. der eingestellte Wert für “Alarm Maximum” überschritten wird, erfolgt eine Meldung über das Display. Eine externe Meldung erfolgt über das werkseitig zugeordnete Relais “K1”... -
Seite 33: Einstellungen Für Den Betrieb 3.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung E2 Funktion (nur für spezielle Anwendungen) • über externes Signal (0 - 10 V) statt Externer Sollwert = Funktion “Sollwert 1” Einstellung . 0 - 10 V 0 - 100 % Sensormessbereich. E2 Funktion •... -
Seite 34: Funktionsdiagramme Verflüssigungsdruckregelung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Max. Drehzahl (Drehzahlbegrenzung nur bei Bedarf) Einstellbereich: “Max. Frequenz” ( Motor Setup) - “Min. Drehzahl” Werkseinstellung: 50.0 Hz Max. Drehzahl Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb Handbetrieb”... -
Seite 35: Druckregelung Klimatechnik 4.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Information Die werkseitigen Voreinstellungen sind unbedingt von einem Sachkundigen entsprechend den Anlagenverhältnissen anzupassen. Druckregelung Klimatechnik 4.01 4.03 4.01 4.03 9.4.1 Grundeinstellung Grundeinstellung Grundeinstellung Betriebsart Einstellung der Betriebsart z. B. 4.01 Betriebsart E1 Analog In 4.01 4.02 4.03... -
Seite 36: Einstellungen Für Den Betrieb 4.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 4.01 4.03 9.4.2 Einstellungen für den Betrieb • 4.01 Druckregelung, Einstellung Sollwert in Pa • 4.02 4.03 Druckregelung mit außentemperaturabhängiger Sollwertanpassung Einstellung Einstellung Sollwert 1 Einstellbereich: im Messbereich des Sensors Werkseinstellung: 100 Pa Sollwert 1 Sollwert 2 Einstellung “Sollwert 2”... -
Seite 37: Außentemperaturabhängige Sollwertanpassung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Zusätzliche Menüpunkte für Betriebsart 4.02 4.03 mit außentemperaturabhängiger Soll- wertanpassung. Außentemperaturabhängige Sollwertanpassung Bei Betrieb als Druckregelgerät kann eine Au- ßentemperaturkompensation aktiviert werden (Sensoranschluss an “E2”= “Analog In 2”). Sollwert 1 Der eingestellte und aktive “Sollwert 1” bzw [Pa] “Sollwert 2”... -
Seite 38: Einstellungen Für Den Betrieb 5.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung E1 Offset Sensorabgleich mit Vergleichsmessgerät E1 Offset E2 Funktion (nur für spezielle Anwendungen) • über externes Signal (0 - 10 V) statt Externer Sollwert = Funktion “Sollwert 1” Einstellung . 0 - 10 V 0 - 100 % Einstellbereich E2 Funktion •... -
Seite 39: Luftgeschwindigkeitsregelung 6.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Zusätzliche Menüpunkte für Betriebsart 5.02 mit außentemperaturabhängiger Sollwertanpas- sung Außentemperaturabhängige Sollwertanpassung Bei Betrieb als Volumenstromregelung kann eine Außentemperaturkompensation aktiviert werden (Sensoranschluss an “E2” = “Analog In Sollwert 1 2”). Der eingestellte und aktive Sollwert 1/2 wird Sollwert 2 durch diese Funktion automatisch proportional zur gemessenen Außentemperatur verändert... -
Seite 40: Einstellungen Für Den Betrieb 6.01
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Sensorabgleich mit Vergleichsmessgerät E1 Offset Funktion Analog-Eingang 2 • über externes Signal (0 - 10 V) statt Externer Sollwert = Funktion “Sollwert 1” Einstellung . 0 - 10 V 0 - 100 % Einstellbereich E2 Funktion •... -
Seite 41: Menügruppe Start
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Menügruppe Start Start Start Motor (Menü abhängig von Geräteart vorhanden) Die Ansteuerung für den Motor kann in diesem Menüpunkt ein- und ausgeschaltet werden (ON / OFF). Einstellung werkseitig auf , dadurch wird ein ungewolltes Anlaufen der Anlage verhindert, bevor die Parametrierung abgeschlossen ist. -
Seite 42: Menügruppe Info
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Menügruppe Info Menügruppe Info Info Info bei Betriebsart Steller 1.01 Ausgangsfrequenz des Frequenzumrichters. Frequenz Anzeige des Motorstroms (Messgenauigkeit ca. +/- 10 %) Motorstrom Anzeige des momentan aktiven Vorgabesignals. Die Prozentangabe entspricht der internen Ansteuerung des Leistungsteils unter Be- rücksichtigung der Einstellungen “Min. -
Seite 43: Controller Setup
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Controller Setup 9.9.1 PIN-Schutz aktivieren, PIN 0010 Die Einstellungen für die Installation in der Serviceebene können vor unbeabsichtigten Änderungen geschützt werden. Hierzu wird der “PIN-Schutz” aktiviert = “ON”. Um die Erstinbetriebnahme zu erleichtern, ist die Serviceebene in der Werkseinstel- PIN-Schutz lung frei = “OFF”, d. -
Seite 44: Limit
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.9.5 Limit Nach Zuordnung eines digitalen Eingangs ( IO Setup) kann eine einstellbare Be- grenzung der Aussteuerung über einen digitalen Eingang (“D1”, “D2”, ..) aktiviert werden. Limit Solange keine Zuordnung im “IO Setup” vorgenommen wurde, erfolgt Anzeige: - - - - “Limit Wert”... -
Seite 45: Gruppensteuerung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.9.7 Gruppensteuerung 9.9.7.1 Ansteuerung Gruppe 2 über 0 - 10 V Ausgang EIN Wert Gruppe2 Einschaltwert für Gruppe2 Einstellbereich: 0 - 100 % EIN Wert Gruppe2 Werkseinstellung: 50 % * AUS Wert Gruppe2 Ausschaltwert für Gruppe2 Einstellbereich: 0 - 100 % AUS Wert Gruppe2 Werkseinstellung: 45 % *... -
Seite 46: Ansteuerung Gruppe 2/3/4 Über Relais
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.9.7.2 Ansteuerung Gruppe 2/3/4 über Relais EIN Wert Gruppe2 Einschaltwert für Gruppe2 Einstellbereich: 0 - 100 % EIN Wert Gruppe2 Werkseinstellung: 50 % * AUS Wert Gruppe2 Ausschaltwert für Gruppe2 Einstellbereich: 0 - 100 % AUS Wert Gruppe2 Werkseinstellung: 45 % * nmin bei Gruppe2... -
Seite 47: Beispiel: Zuschaltung Von 3 Gruppen Über Relais
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Beispiel: Zuschaltung von 3 Gruppen über Relais G3 ON = 70 % G2 ON = 50 % G4 ON = 85 % Controller Fout Standard Master 0 ...100 % Digital Out Z-Modul-B Analog Signal OFF = 0 % nmin @ ON = 100 %... -
Seite 48: Reglerkonfiguration
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.9.9 Reglerkonfiguration Bei Auswahl der applikationsbezogenen Betriebsarten (“Grundeinstellung”) wird automatisch die Reglerkonfiguration vorgenommen. Die werkseitigen Voreinstellungen je Betriebsart basieren auf langjährigen Erfahrungswerten, die für viele Anwendungen geeignet sind. In der Regel wird mit der Menügruppe “Einstellung”) das gewünschte Regelverhalten Einstellung für den Regelbereich ( erzielt, für Ausnahmefälle ist es möglich hier eine weitere Anpassung vorzunehmen. -
Seite 49: Io Setup
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.10 IO Setup 9.10.1 Analog-Ausgang “A” Dem analogen Ausgang 0 - 10 V können unterschiedliche Funktionen zugeordnet werden. Klemmen “A” - “GND” = AnalogOut (I 10 mA) A Funktion Mit den Einstellungen “A min.” und “A max.” kann die Kennlinie der Ausgangsspannung angepasst werden. -
Seite 50: Digitale Eingänge "D1" / "D2
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.10.2 Digitale Eingänge “D1” “D2” 9.10.2.1 Menü-Übersicht Den digitalen Eingängen Digital In 1 (D1) und Digital In 2 (D2) können unterschiedliche Funktionen zugeordnet werden. Ansteuerung über potenzialfreie Kontakte (geschaltet wird eine Kleinspannung von ca. D1 Funktion 24 V DC). -
Seite 51: Externe Störung, Funktion | 2D
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung STOP Anzeige bei Abschaltung Digital IN 1 Digital IN 1 • “EIN” Gerät bei geschlossenem Kontakt (werkseitig). • “AUS” Gerät bei geöffnetem Kontakt Bei Invertierung umgekehrt, d. h. Gerät “AUS” bei geschlossenem Kontakt. 10.05.2007 v_1d_freigabe_d1_d1.vsd Kontakt z. -
Seite 52: Umschaltung Eingangssignal "E1" / "E2", Funktion | 4D
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung - - - - - Controller n = 0- 80 % n = 0- 100 % D1 D1 10.05.2007 v_3d_limit.vsd 1 Einstellung “Limit” (je nach Geräteart in: %, Hz, rpm) 9.10.2.5 Umschaltung Eingangssignal , Funktion “E1”... -
Seite 53: Intern / Extern, Funktion | 6D
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Kontakt z. B. an digitalem Eingang “Digital In 1” (Je nach Geräteart an den Klemmen “D1” - “D1”oder “D1” - “24 V”). • “D1 Invertierung” “OFF” “Sollwert 1” = 18 °C bei geöffnetem Kontakt / “Sollwert 2”... -
Seite 54: Wirkungsumkehr Der Regelfunktion (Ab 2.01 ), Funktion | 8D
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung • “D1 Invertierung” “OFF” : Regelbe- trieb bei geöffnetem Kontakt / Handbe- trieb bei geschlossenem Kontakt. • “D1 Invertierung” “ON” : Regelbetrieb - - - - - - - - - - bei geschlossenem Kontakt / Handbe- trieb bei geöffnetem Kontakt. -
Seite 55: Motorheizung Ein / Aus, Funktion | 12D
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung • “D1 Invertierung” “OFF” “Max. Drehzahl” bei geschlossenem Kontakt aktiv • - - - - - “D1 Invertierung” “ON” “Max. Drehzahl” bei geöffnetem Kontakt aktiv Controller = 80 % = 0 .. 100 % D1 D1 15.05.2009 v_11d_max_drehzahl.vsd... -
Seite 56: Freeze Funktion" = Aussteuerungswert Beibehalten, Funktion | 14D
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Information Wird die Drehrichtung bei vorhandener Aussteuerung umgekehrt, so wird diese zunächst auf “0” reduziert (abgeschaltet) und anschließend wieder auf den Vorgabewert erhöht. Die aktive externe Drehrichtungsumkehr wird durch das Antennensymbol im Display angezeigt. Istwert 1 Kontakt z. -
Seite 57: Invertierung Der Analogen Eingänge "E1" / "E2
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Beispiele für Betriebsart mit Vorgabesignal 0 - 10 V “1.01” Modus 1 Modus 1 Beispiel: “E1 min.” = 20 % [Hz] Der Controller beginnt erst bei ca. 20 % höherem Signal mit minimaler Aussteuerung. E1 min. -
Seite 58: Beispiel: Betriebsart
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Beispiel: Betriebsart 1.01 Drehzahlsteller, Vorgabe über externes Signal n Motore 100 % Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % 50 % Min. Segnale 0 – 10 V 10 –... -
Seite 59: Programmierung Erweiterungsmodul Typ Z-Modul-B
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Bei Betriebsarten als Regler über 2.01 Sollwert Offset Abweichung zwischen Istwert und Sollwert zu groß Gruppensteuerung (Gruppe 2) Zuschaltung von Ventilatoren in Abhängigkeit der Aussteuerung 12K * Gruppensteuerung (Gruppe 3) Zuschaltung von Ventilatoren in Abhängigkeit der Aussteuerung 13K * Gruppensteuerung (Gruppe 4) Zuschaltung von Ventilatoren in Abhängigkeit der Aussteuerung... -
Seite 60: Werkseinstellung User Setting
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung Parameter Werkseinstellung User Setting Z-Modul-B A2 Funktion max. Kontaktbelastung 5A/250VAC A2 min. 0.0 V A2 max. 10.0 V A2 GND E3 GND D3 D5 GND A2 Invertierung D3 Funktion D3 Invertierung - - - - D4 Funktion D4 Invertierung - - - -... -
Seite 61: Grenzwerte
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.11 Grenzwerte 9.11.1 Grenzwerte in Abhängigkeit der Aussteuerung Folgende Funktionen können dieser Grenzwertmeldung zugeordnet werden keine Funktion Meldung mit Sammelstörung eines programmierten Relais (IO Zuordnung Ausst. Funktion Funktion Warnsymbol im Display, “AL” Code im Ereignisspeicher. Wird im Menü... -
Seite 62: Grenzwerte In Abhängigkeit Des Anliegenden Vorgabe- Bzw. Sensorsignals
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.11.2 Grenzwerte in Abhängigkeit des anliegenden Vorgabe- bzw. Sensorsignals Folgende Funktionen können dieser Grenzwertmeldung zugeordnet werden keine Funktion Meldung mit Sammelstörung eines programmierten Relais (IO Zuordnung GW E1 Funktion Funktion Warnsymbol im Display, “AL” Code im Ereignisspeicher. Wird im Menü... -
Seite 63: Grenzwerte In Abhängigkeit Der Abweichung (Offset) Zum Sollwert
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.11.3 Grenzwerte in Abhängigkeit der Abweichung (Offset) zum Sollwert Bei Betriebsarten als Regler (über 2.01 ) können zwei Grenzwertmeldungen bezogen auf den einge- stellten Sollwert und den gemessenen Istwert (an E1) erfolgen. Folgende Funktionen können dieser Grenzwertmeldung zugeordnet werden keine Funktion Meldung mit Sammelstörung eines programmierten Relais (IO Zuordnung Offset Funktion... -
Seite 64: Motor Setup
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.12 Motor Setup Menügruppe Motor Setup Motor Setup 9.12.1 Einstellung Motor Bemessungsstrom MotorBemessStrom Einstellung für Motorbemessungsstrom = Sollwert des Stromreglers (Strombegren- zung). MotorBemessStrom Einstellbereich: 0.0...Geräte Bemessungsstrom / A Werkseinstellung: Geräte Bemessungsstrom 9.12.2 Einstellung Motor Bemessungsspannung MotorBemessSpng. -
Seite 65: Startspannung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung = 50 Hz 100 % = 48.5 Hz edge = 6 Hz = 5 Hz 10 % start start [Hz] Analog In 1 0...10 V 0...20 mA 90 100 0...100 % PWM 09.05.2012 v_u_f_fxdm_setsig.vsd Uout Ausgangsspannung Fout: Ausgangsfrequenz Analog In Drehzahlvorgabesignal (0 - 10 V, 0...20 mA, 0...100 % PWM) -
Seite 66: Einstellung Der Hoch- Und Rücklaufzeit
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.12.4 Einstellung der Hoch- und Rücklaufzeit Durch getrennte Menüs für Hochlaufzeit und Rücklaufzeit ist eine Anpassung an individuelle Anlage- verhältnisse möglich. Diese Funktion ist der eigentlichen Regelfunktion nachgeschaltet. Hochlaufzeit Zeitvorgabe, in der der Reglerausgang von 0 % auf 100 % ansteigt. Einstellbereich: 0...250 sec. -
Seite 67: Einstellung Bremsverhalten
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.12.7 Einstellung Bremsverhalten DC Bremse Modus Funktionsauswahl der Gleichstrombremsung bei Frequenzumrichtern. Bei Geräten mit werkseitig eingeschaltetem Fangmodus (soweit vorhanden Ein- DC Bremse Modus stellung Fangmodus) ist ein gleichzeitiges Aktivieren des “DC Bremse Modus” nur in Ausnahmefällen sinnvoll. -
Seite 68: Einstellung Derating Alarm Und Temperaturüberwachung
Betriebsanleitung Fcontrol – Typenreihe FXDM Programmierung 9.12.9 Einstellung Derating Alarm und Temperaturüberwachung Um das Gerät vor Schäden durch zu hohe Innentemperaturen zu schützen, verfügt das Gerät über eine integrierte Temperaturüberwachung. Bei einem Temperaturanstieg über die festgelegten Grenzwerte wird die Aussteuerung linear redu- ziert, bis sich die genannten Grenztemperaturen wieder einstellen. -
Seite 69: 10 Menütabellen
Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen 10 Menütabellen 10.1 Menüs der Betriebsarten Betriebsart User Setting 2.01 4.01 1.01 3.01 3.03 5.01 2.03 2.02 2.05 4.02 6.01 1.02 3.02 3.04 5.02 2.04 4.03 Parameter Werkseinstellung Start Motor PIN Eingabe - - - - - - - - - - - - - - - - - - - -... -
Seite 70: Werkseinstellung
Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen Betriebsart User Setting 2.01 4.01 1.01 3.01 3.03 5.01 2.03 2.02 2.05 4.02 6.01 1.02 3.02 3.04 5.02 2.04 4.03 Parameter Werkseinstellung - - - - - Sollwert 2 - - - - - - - - - - - - - - - - - - - -... - Seite 71 Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen Betriebsart User Setting 2.01 4.01 1.01 3.01 3.03 5.01 2.03 2.02 2.05 4.02 6.01 1.02 3.02 3.04 5.02 2.04 4.03 Parameter Werkseinstellung 1.01 = - - Höhe Stufe 5 - - - 3.02 = 3.04 = E1 Kaeltemittel R503...
- Seite 72 Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen Betriebsart User Setting 2.01 4.01 1.01 3.01 3.03 5.01 2.03 2.02 2.05 4.02 6.01 1.02 3.02 3.04 5.02 2.04 4.03 Parameter Werkseinstellung nmin bei Gruppe3 - - - - - - - - - - - - - - - - - - - - - - - - -...
- Seite 73 Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen Betriebsart User Setting 2.01 4.01 1.01 3.01 3.03 5.01 2.03 2.02 2.05 4.02 6.01 1.02 3.02 3.04 5.02 2.04 4.03 Parameter Werkseinstellung E2 max. 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %...
- Seite 74 Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen Betriebsart User Setting 2.01 4.01 1.01 3.01 3.03 5.01 2.03 2.02 2.05 4.02 6.01 1.02 3.02 3.04 5.02 2.04 4.03 Parameter Werkseinstellung Max. Frequenz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz Abschaltfrequenz 5.0 Hz 5.0 Hz...
-
Seite 75: Mögliche Zuordnungen Der Ios, Pins
Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen 10.2 Mögliche Zuordnungen der IOs, PINs Analoge Ausgänge A / A2 Funktion Beschreibung Funktion A / A2 Festspannung +10 V proportional Aussteuerung proportional Eingang E1 proportional Eingang E2 Gruppensteuerung nur 2.03 Kühlfunktion (nicht für Z-Modul-B) nur 2.03 Heizfunktion (nicht für Z-Modul-B) Digitale Eingänge D1..D5 Funktion... -
Seite 76: Digitale Ausgänge K1
Betriebsanleitung Fcontrol – Typenreihe FXDM Menütabellen Digitale Ausgänge K1..K4 Funktion Beschreibung Funktion K1, K2 ,K3*, K4* Keine Funktion Relais bleiben immer in Ruhestellung, d. h. abgefallen Betriebsmeldung (werkseitige Einstellung für “K1”, nicht invertiert). Angezogen bei Betrieb ohne Störung, bei Freigabe “OFF” abgefallen Störmeldung (werkseitige Einstellung für “K2”, nicht invertiert). -
Seite 77: 11 Das Diagnosemenü
Betriebsanleitung Fcontrol – Typenreihe FXDM Das Diagnosemenü 11 Das Diagnosemenü Das Diagnosemenü gibt Aufschluss über den momentanen Betriebszustand des Ge- rätes. Diagnose O = Betriebsstunden, T = Zähler, C = Controller Die Zeitzählung läuft, sobald Netzspannung am Controller anliegt (ohne Störung ). Treten Ereignisse auf (z. -
Seite 78: Strommessung
Betriebsanleitung Fcontrol – Typenreihe FXDM Das Diagnosemenü Zustand am Digital Eingang 1 (Digital In 1) OFF = Klemmen D1 - D1 gebrückt ↔ON = Klemmen D1 - D1 nicht gebrückt Zustand am Digital Eingang 2 (Digital In 2) OFF = Klemmen D2 - D2 gebrückt ↔ ON = Klemmen D2 - D2 nicht gebrückt Zustand am Digital Eingang 3 (Digital In 3*) OFF = Klemmen D3 - GND gebrückt ↔... -
Seite 79: 12 Ereignisse / Störmeldungen
Betriebsanleitung Fcontrol – Typenreihe FXDM Ereignisse / Störmeldungen 12 Ereignisse / Störmeldungen 12.1 Anzeige und Abfrage von Ereignissen Ereignisse während des Betriebes können zu einer Fehlfunktion des Gerätes führen. Die letzten 10 (0 - 9) Ereignisse werden in der Menügruppe “Ereignisse” gespeichert (Position “0”... - Seite 80 Betriebsanleitung Fcontrol – Typenreihe FXDM Ereignisse / Störmeldungen Display Code* LED Code Relais schaltet Ursache Reaktion des Controllers intern Betrieb Störung Behebung Netzspannung vorhanden? Gerät schaltet Aus und bei Spannungswiederkehr automa- tisch wieder EIN Abschaltung über externen Keine Freigabe Kontakt (Funktion = Frei- gabe programmiert für Digital Störung im Eprom...
-
Seite 81: 13 Funktionserweiterung Und Softwarestand
Betriebsanleitung Fcontrol – Typenreihe FXDM Funktionserweiterung und Softwarestand Display Code* LED Code Relais schaltet Ursache Reaktion des Controllers intern Betrieb Störung Behebung Wenn die Spannungsversor- gung innerhalb von 5 sec. wie- derkehrt, schaltet das Gerät au- Der Controller verfügt über tomatisch wieder ein. -
Seite 82: 14 Anhang
Betriebsanleitung Fcontrol – Typenreihe FXDM Anhang Grundeinstellung: Zusätzliche Betriebsart 1.02 15.05.12 Einstellung: Begrenzung “Min. Drehzahl” - “Max. Drehzahl” 2.37 Controller Setup: zusätzliche Gruppensteuerung 3 und 4 über Relais IO Setup: Neue Funktion für K1...K4 14 Anhang 14.1 Technische Daten Die Typenschildangaben für den Bemessungsstrom* Ausgang beziehen sich auf eine maximale Um- gebungstemperatur von 40 °C. - Seite 83 Für Geräte > 16 A und ≤ 75 A gemäß EN 61000-3-12 Elektrische Installation / Oberschwingungsströme und Netzimpedanz) Die einzelnen Oberschwingungspegel des Stromes als Prozentualwert der Grund- schwingung des Bemessungsstromes können bei Ziehl-Abegg beauskunftet werden. FXDM2.5(A)M...22(A)M und FXDM32(A)ME...50(A)ME Rüttelfestigkeit Breitbandrauschen (simulierte Lebensdauerprüfung) gemäß EN 61373, Kategorie 1 (bei senkrechter Montage, d.
-
Seite 84: Die Ausführungen Der Baureihe Fcontrol
Betriebsanleitung Fcontrol – Typenreihe FXDM Anhang 14.1.1 Die Ausführungen der Baureihe Fcontrol In IP54 für die Wandmontage • FXDM..externes Terminal Typ AXG-1A(E), für Inbetriebnahme und Einstellung erforderlich. • FXDM..A integriertes LC-Multifunktionsdisplay, bestehend aus Anzeige und Tastatur. In IP20 für Schaltschrankeinbau •... -
Seite 85: Anschlussplan
Betriebsanleitung Fcontrol – Typenreihe FXDM Anhang 14.2 Anschlussplan Fcontrol FXDM...(A)M Kontaktbelastung Contact rating Adressierung max. AC 250 V 2 A °C Addressing TB/TP Digital Analog 24 V DC Analog Analog Digital Normal In 1 Out 1 In 1 In 2... -
Seite 86: Schaltungsvorschlag: Anschluss Mehrere Motoren Und Motorvollschutzgerät Stdt
Betriebsanleitung Fcontrol – Typenreihe FXDM Anhang 14.2.1 Schaltungsvorschlag: Anschluss mehrere Motoren und Motorvollschutzgerät STDT • Motorvollschutz durch Abschaltung bei Ansprechen der angeschlossenen Thermostatschalter (Thermokontakte), Reset nach Störung durch Tastendruck • Leitungsschutz durch integrierten Kurzschlussauslöser und auf den Leitungsquerschnitt einstellbaren Überstromauslöser (max. Vorsicherung 80 A) •... -
Seite 87: Maßblätter [Mm]
Betriebsanleitung Fcontrol – Typenreihe FXDM Anhang 14.3 Maßblätter [mm] FXDM2.5AM (IP54) FXDM5...18 (FXDM22) (IP54) L-BAL-E072-D 1222 Index 005 Art.-Nr. 00153236-D 87/90... - Seite 88 Betriebsanleitung Fcontrol – Typenreihe FXDM Anhang FXDM32...50 (IP54 / IP65) FXDM32...50E (IP20) L-BAL-E072-D 1222 Index 005 Art.-Nr. 00153236-D 88/90...
-
Seite 89: Stichwortverzeichnis
Betriebsanleitung Fcontrol – Typenreihe FXDM 14.4 Stichwortverzeichnis Vorsicherung Abschaltfrequenz Limit Adresse lineare Kennlinie ® Außenmontage Zweileitertechnik Ausblendung Ausgang 0 - 10 V Ausgangsspannung MAL1, MAL10 Maximalfrequenz MBG-30I, MBG-50I Bemessungsstrom Mindestluftabschaltung Benutzereinstellung Mindestplatzbedarf Betriebsart Mittelwertsbildung Bypass-Schaltung MODBUS Motoranschluss Motorschutz Motorschutzgerät D-Anteil Motorzuleitung Derating Alarm Diagnosemenü... -
Seite 90: Herstellerhinweis
Herstellerhinweis Unsere Produkte sind nach den einschlägigen internationalen Vorschriften gefertigt. Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwendungen, wenden Sie sich bitte an: Ziehl-Abegg AG Heinz-Ziehl-Straße 74653 Künzelsau Telefon: +49 (0) 7940 16-0 Telefax: +49 (0) 7940 16-504 info@ziehl-abegg.de...
