Betriebsanleitung ZETADYN 3C-MRL
5.5

Netzanschluss (Q1)

Vorsicht!
Vor Netzanschluss ist zu prüfen, ob die technischen Angaben auf dem Typenschild des
Frequenzumrichters den benötigten Anschlusswerten entsprechen.
5.5.1

Netzformen

Netzlter und Frequenzumrichter sind für den Betrieb in einem geerdeten Versorgungssystem ausge-
legt. Zulässige Netzformen sind:
•
TN-Netz
•
TT-Netz
Information
Netzlter und Frequenzumrichter sind nicht für den Einsatz im IT-Netz geeignet!
5.5.2

Leitungsquerschnitt

Der Leitungsquerschnitt muss in Abhängigkeit vom Motornennstrom und den Umgebungsbedingun-
gen (z.B. Temperatur, Verlegeart) nach DIN VDE 0100 festgelegt werden.
5.5.3

Netzsicherung

Die Sicherung erfolgt gemäß dem verwendeten Leitungsquerschnitt.
5.5.4

Leitungsart

Es können sowohl starre als auch exible Leitungen verwendet werden. Bei exiblen Leitungen wird
die Verwendung von Aderendhülsen empfohlen.
Die Netzzuleitung muss nicht abgeschirmt ausgeführt werden.
5.5.5

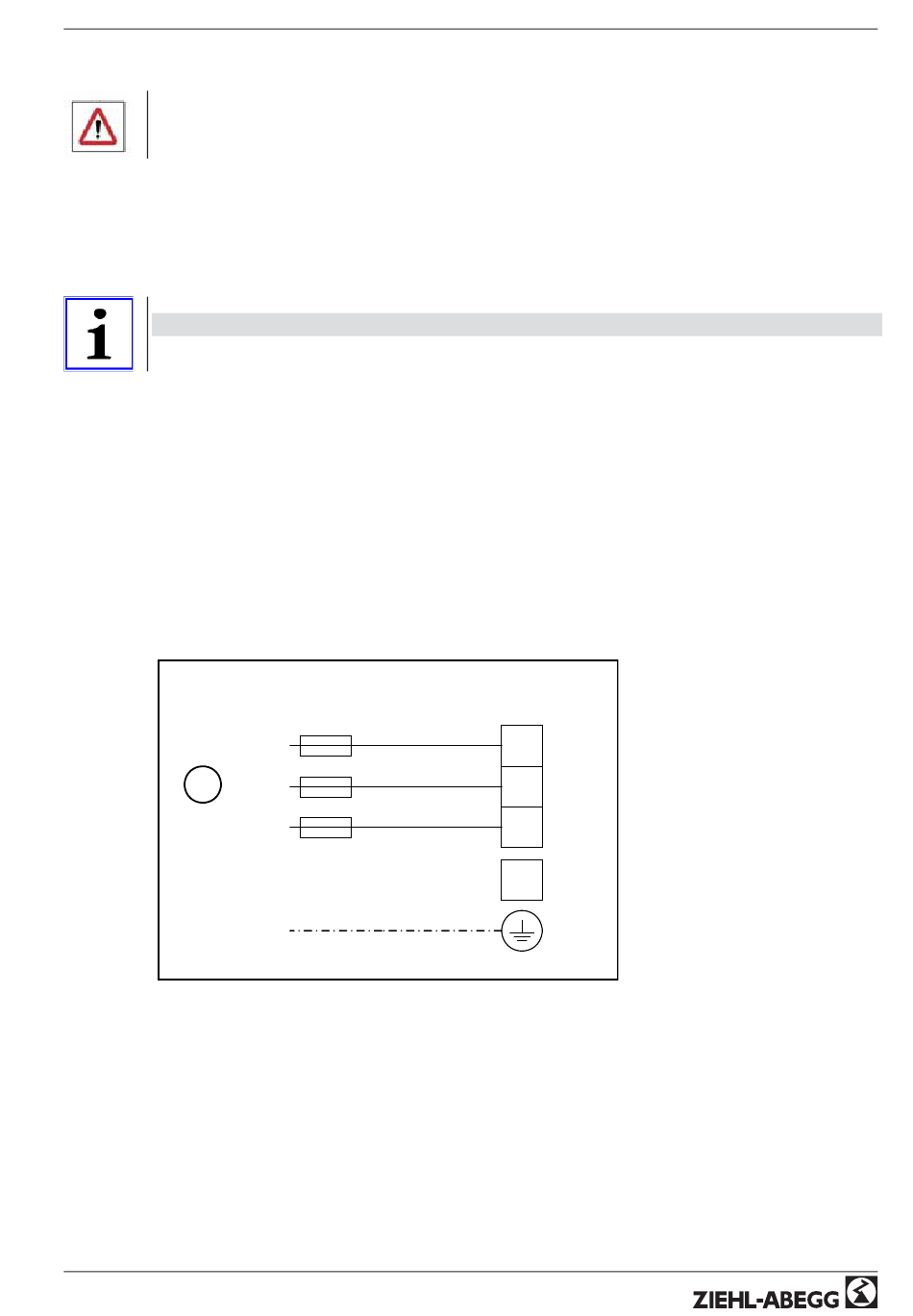

Anschluss

1
Netzanschluss ZETADYN 3C-MRL
1 Netz 3~ 400V/PE/50Hz
* nur bei ZETADYN 3C-MRL-AI
R-TBA09_01-D 1127
L1
L2
L3
PE
Art.-Nr. 00163343-D
ZETADYN 3C-MRL
Q1
2
4
6
N*
24/186
Elektrische Installation
