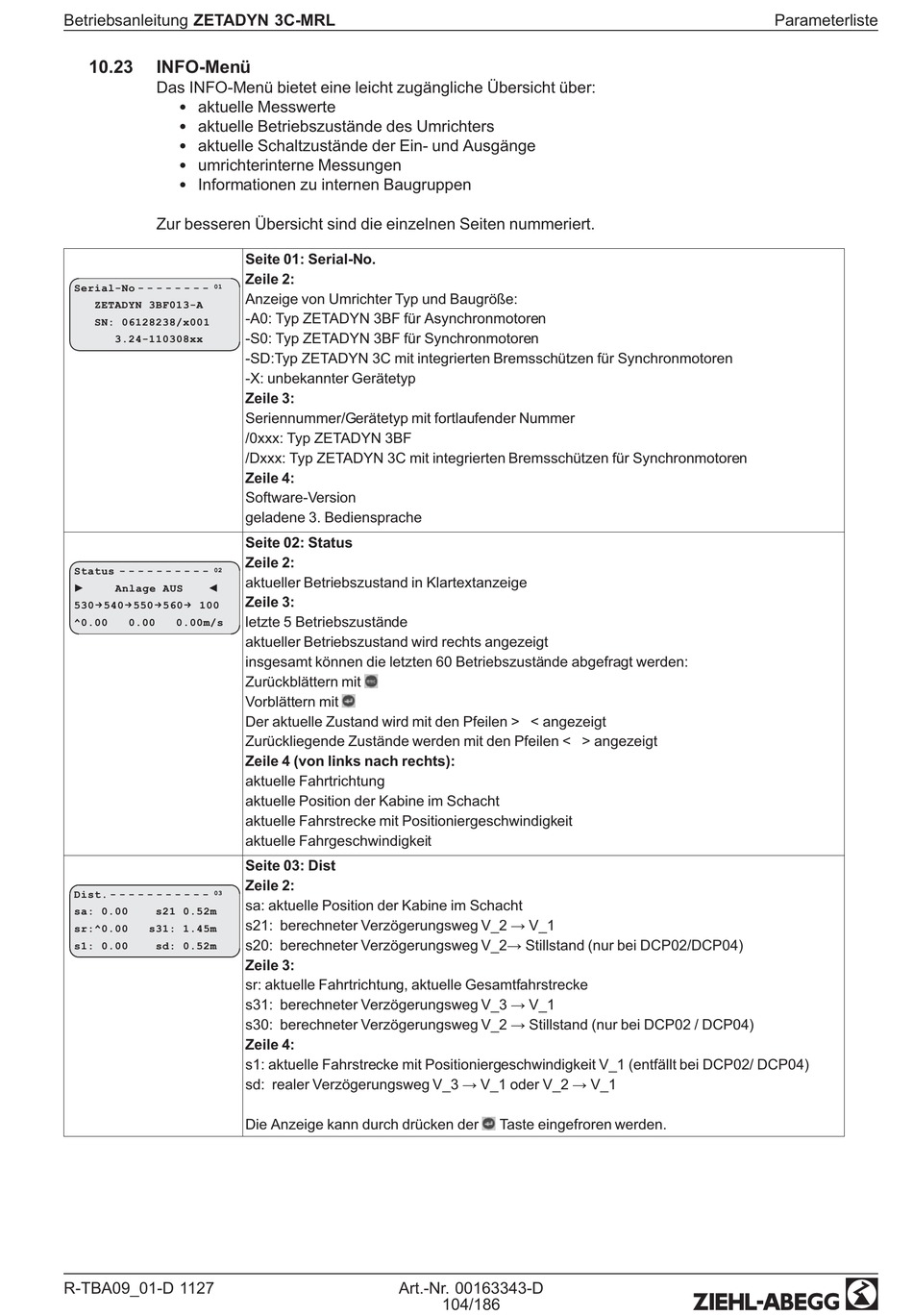

Betriebsanleitung ZETADYN 3C-MRL
10.23
INFO-Menü
Das INFO-Menü bietet eine leicht zugängliche Übersicht über:
•
aktuelle Messwerte
•
aktuelle Betriebszustände des Umrichters
•
aktuelle Schaltzustände der Ein- und Ausgänge
•
umrichterinterne Messungen
•
Informationen zu internen Baugruppen
Zur besseren Übersicht sind die einzelnen Seiten nummeriert.
Serial-No - - - - - - - -
01
ZETADYN 3BF013-A
SN: 06128238/x001
3.24-110308xx
Status - - - - - - - - - -
02
"
Anlage AUS
3
530R540R550R560R 100
^0.00
0.00
0.00m/s
Dist. - - - - - - - - - - -
03
sa: 0.00
s21 0.52m
sr:^0.00
s31: 1.45m
s1: 0.00
sd: 0.52m
R-TBA09_01-D 1127
Seite 01: Serial-No.
Zeile 2:
Anzeige von Umrichter Typ und Baugröße:
-A0: Typ ZETADYN 3BF für Asynchronmotoren
-S0: Typ ZETADYN 3BF für Synchronmotoren
-SD:Typ ZETADYN 3C mit integrierten Bremsschützen für Synchronmotoren
-X: unbekannter Gerätetyp
Zeile 3:
Seriennummer/Gerätetyp mit fortlaufender Nummer
/0xxx: Typ ZETADYN 3BF
/Dxxx: Typ ZETADYN 3C mit integrierten Bremsschützen für Synchronmotoren
Zeile 4:
Software-Version
geladene 3. Bediensprache
Seite 02: Status
Zeile 2:
aktueller Betriebszustand in Klartextanzeige
Zeile 3:
letzte 5 Betriebszustände
aktueller Betriebszustand wird rechts angezeigt
insgesamt können die letzten 60 Betriebszustände abgefragt werden:
Zurückblättern mit
Vorblättern mit
Der aktuelle Zustand wird mit den Pfeilen > < angezeigt
Zurückliegende Zustände werden mit den Pfeilen < > angezeigt
Zeile 4 (von links nach rechts):
aktuelle Fahrtrichtung
aktuelle Position der Kabine im Schacht
aktuelle Fahrstrecke mit Positioniergeschwindigkeit
aktuelle Fahrgeschwindigkeit
Seite 03: Dist
Zeile 2:
sa: aktuelle Position der Kabine im Schacht
s21: berechneter Verzögerungsweg V_2 → V_1
s20: berechneter Verzögerungsweg V_2→ Stillstand (nur bei DCP02/DCP04)
Zeile 3:
sr: aktuelle Fahrtrichtung, aktuelle Gesamtfahrstrecke
s31: berechneter Verzögerungsweg V_3 → V_1
s30: berechneter Verzögerungsweg V_2 → Stillstand (nur bei DCP02 / DCP04)
Zeile 4:
s1: aktuelle Fahrstrecke mit Positioniergeschwindigkeit V_1 (entfällt bei DCP02/ DCP04)
sd: realer Verzögerungsweg V_3 → V_1 oder V_2 → V_1
Die Anzeige kann durch drücken der
Art.-Nr. 00163343-D
Taste eingefroren werden.
104/186
