Bedienung
14
Digitale I/O verwenden
68
Digitale I/O verwenden
14.1
Übersicht über digitale I/O
Digitale Eingänge
Die vier integrierten digitalen Eingänge des Inspector PI50 können für verschiedene Zwecke
verwendet werden:
• Referenzobjekt lernen (In2)
• Prüfungen starten (In3)
• Encoder (In4)
• Referenzobjekt für die Prüfung auswählen (In1...In4)
Zwar haben einige integrierte digitale Eingänge zwei Verwendungen, sie können jedoch jeweils

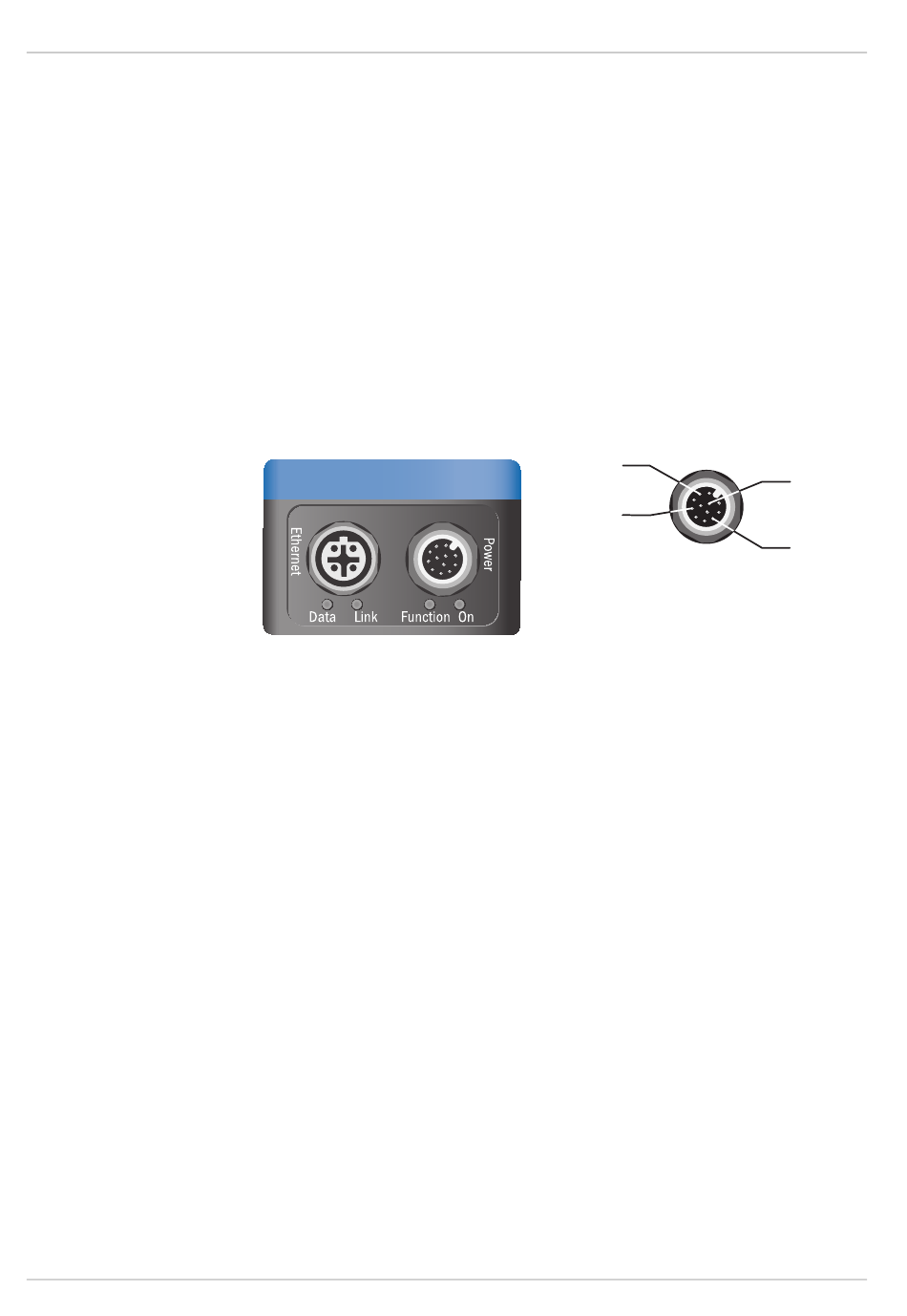

nur für einen Zweck gleichzeitig verwendet werden. Die Abbildung zeigt die Eingangssignale.
Wenn Sie einen digitalen Eingang zum Starten von Prüfungen, als Encodereingang oder zum
Lernen verwenden möchten, verbinden Sie das Signal mit dem entsprechenden Eingang am
Inspector PI50, und stellen Sie die Verwendung in SOPAS Single Device ein. Standardmäßig
sind digitale Eingänge deaktiviert.
Jeder Eingang, der nicht für andere Zwecke verwendet wird, kann zur Auswahl des Referen-
zobjektes eingesetzt werden. Wenn beispielsweise ein Encoder verwendet wird, sollte der
Eingang In4 als Encodereingang verwendet werden, und die anderen drei Eingänge können
für die Objektauswahl eingesetzt werden. Dadurch können bis zu acht Referenzobjekte mit
Hilfe der Eingänge ausgewählt werden.
Digitale Ausgänge
Die drei integrierten Ausgänge des Inspector PI50 können für verschiedene Zwecke verwendet
werden:
• Nicht gefunden (Out 1)
• Detailfehler (Out 2)
• Alle OK (Out 3)
Die obige Liste zeigt die Standardwerte für die digitalen Ausgänge. Diese Werte können
jedoch geändert werden.
Übersicht der I/O-Box
Sie können den Inspector PI50 mit einer I/O-Box verbinden, um die Anzahl der digitalen
Eingänge und Ausgänge zu erhöhen. Die I/O-Box ist als Zubehör bei SICK erhältlich. Weitere
Informationen finden Sie unter Abschnitt A.5, „Bestellinformationen für Zubehör" (Seite 117).
Die Anzahl der Eingänge kann durch die I/O-Box erhöht werden. Eine Erhöhung der Eingangs-
zahl ist immer dann erforderlich, wenn eine Eingangsauswahl mit den integrierten digitalen
Eingängen nicht erzielt werden kann. Bis zu fünf weitere Eingänge können mit der I/O-Box
konfiguriert werden.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Betriebsanleitung
Inspector PI-series
3 – In3
5 – In2
10 – In4
8 – In1
8014539/2012-06
