Bildqualität verbessern
20.2.2
Gerät neigen
Abhängig von Installationsbeschränkungen und der Art der Anwendung können die Reflexionen
des zu prüfenden Materials begrenzt werden, indem das Gerät im Verhältnis zum Objekt
geneigt wird.
Dies ist für glänzende Objekte nicht zu emp-
fehlen.
Anmerkung
Die Neigung sollte so gering sein wie möglich, aber für die konfigurierte Anwendung ausrei-
chen. Wenn das Gerät zu weit geneigt wird, verzerrt sich die Perspektive. Daher ist Neigen
des Geräts nicht zu empfehlen, wenn Objekte mit freier Rotation oder kleine Objekte geprüft
werden, die sich viel im Sichtfeld bewegen. Kalibrierung kann das Neigen ausgleichen.
20.3
Bild kalibrieren
Die Kalibrierfunktion korrigiert die Perspektiv- und Objektivverzerrungsfehler und bietet ein
Bild mit höherer geometrischer Präzision. Die Kalibrierung verbessert die Stabilität und die
Feinpositionierung des Objektfinders, einschließlich der Fähigkeit, Objekte unabhängig von
der Position im Sichtfeld zu finden. Die Präzision der Prüf-Tools wird ebenfalls durch die
Kalibrierung verbessert. Informationen zur Bildkalibrierung finden Sie unter Kapitel 9, „Kali-
brieren" (Seite 43)
20.4
Kontrast bei mehrfarbigen Zielen optimieren
Mit dem Inspector kann die Frontscheibe durch Frontglasfilterzubehör ersetzt werden, sodass
mehrfarbige Objekte verarbeitet werden können. Filter sind in rot, grün und blau verfügbar.
Informationen zur Übertragung durch die drei verschiedenen Filter finden Sie im folgenden
Diagramm.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten

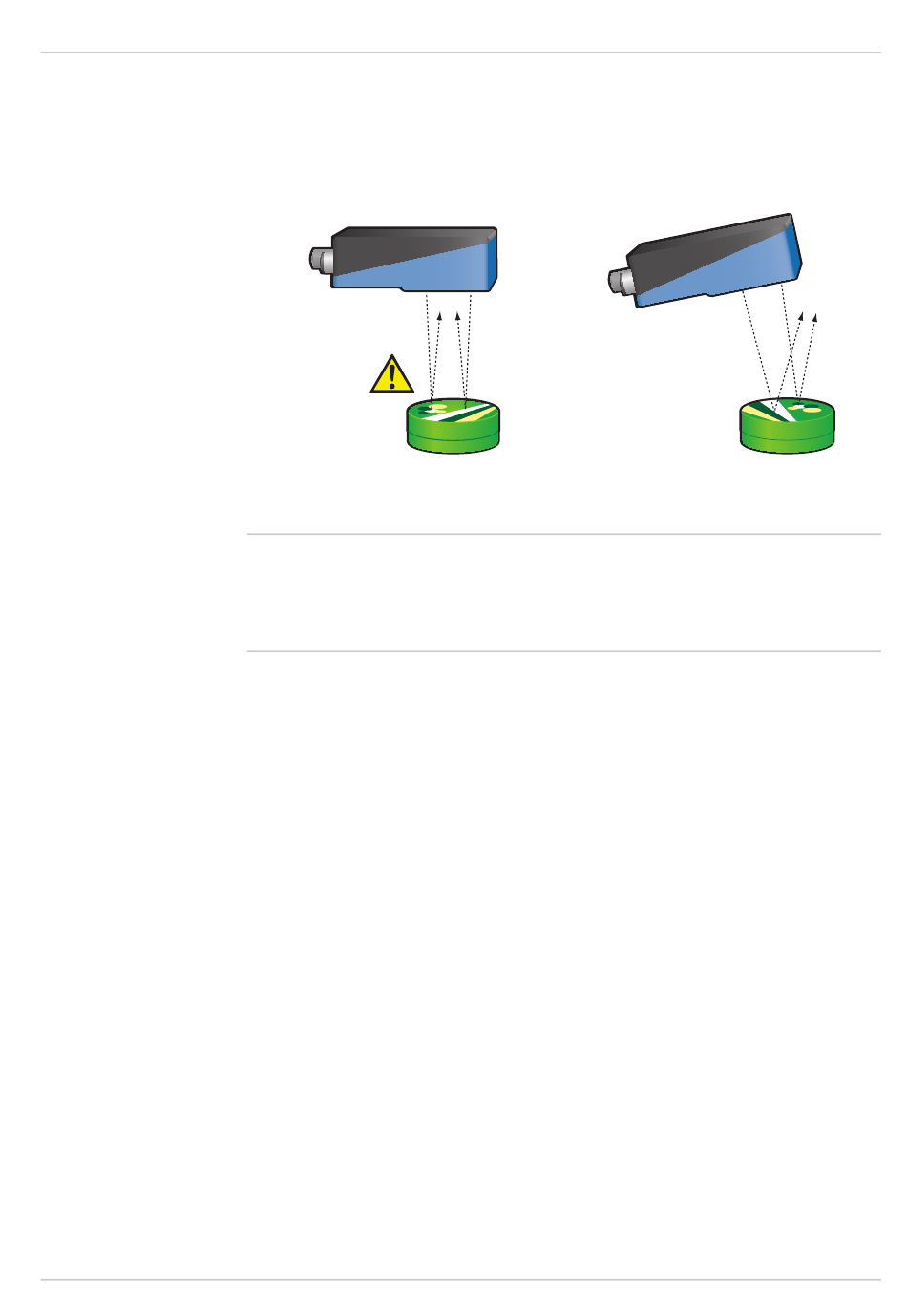

Leichte Neigung für glänzende Objekte (emp-
