Übersicht
8
Übersicht
Der Inspector PI50 ist ein 2D-Vision-Sensor
für schnelle Positionierungen und Prüfungen.
Der Inspector PI50 wird über das SOPAS
Engineering Tool konfiguriert, um spezifische
Bildanalysen durchzuführen und um die Prüf-
ergebnisse über Schnittstellen zu kommuni-
zieren.
Nach abgeschlossener Konfiguration läuft der
Inspector PI50 im Stand-alone-Betrieb und
liefert kontinuierlich Ergebnisse über die
konfigurierte Schnittstelle.
Die Hauptfunktionen des Inspector PI50 sind:
• Schnelle Positionierung und Prüfung
• Toolbox zum Lokalisieren von angelernten,
Freiform- und linien-/polygonförmigen
Objekten
• Mehrfache gleichzeitige Prüfung von Blobs,
Mustern, Kanten und Pixelzählung
• Export/Import von Konfigurationen
• Bild- und Ergebniskalibrierung
• Ethernet-Feldbus-Kommunikation über
EtherNet/IP und EtherNet Raw
• Ethernet-Feldbus-Kommunikation über
EtherCAT
• Integration Mensch-Maschine-Schnittstelle
über Web-API
• Betriebsfertiger Webserver
• Wechselobjektiv
• Ausgangsfunktionen durch logische Ver-
knüpfungen
• Digitale Eingangs- und Ausgangserweiterun-
gen über I/O-Box
• Speicherung von geprüften Bildern auf
Remote-FTP-Servern
• Anzeige von Live-Bildern/Protokollen/Sta-
tistiken und Referenzobjektveränderungen
über Inspector Viewer
Anmerkung
Welche Funktionen unterstützt werden, hängt vom Gerätetyp innerhalb der PI50-Serie ab.
Siehe Abschnitt A.4, „Technische Daten" (Seite 114) für genauere Informationen.
Das Tool-Konzept erlaubt ein Höchstmaß an Flexibilität, da alle Tools innerhalb einer Konfi-
guration miteinander kombinierbar sind.
Die häufigsten Tool-Konfigurationen für Positionier- und Prüfaufgaben mit dem Inspector PI50
sind:
1. Die Position einer bekannten Objektform lokalisieren, diese melden und Details der Form
untersuchen
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Abbildung 1.1

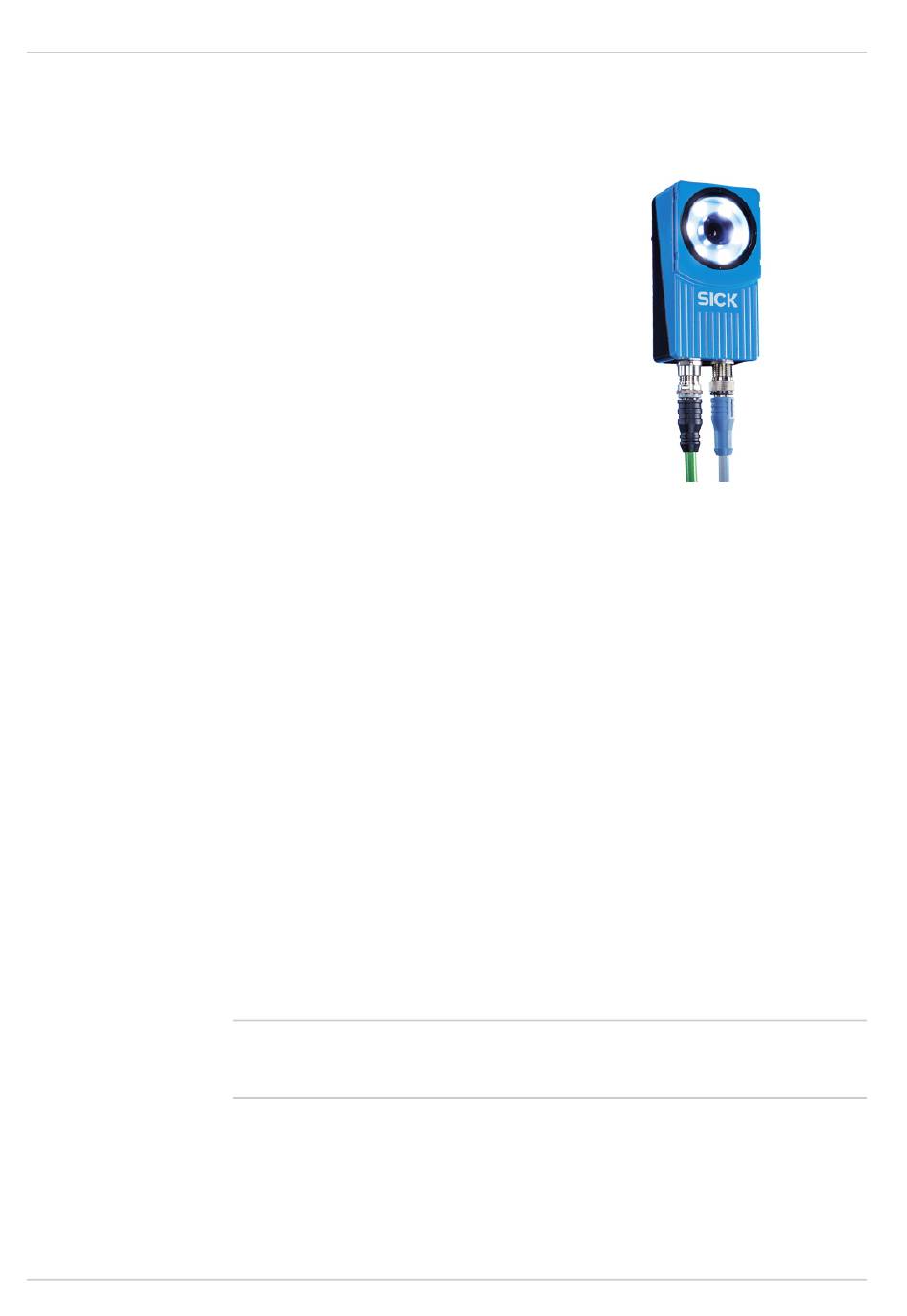

Der Inspector PI50 gehört
