Betriebsanleitung
Inspector PI-series
8014539/2012-06
Verwendung der Toolbox
Anzahl Pixel im Bereich
Das Intervall Anzahl Pixel im Bereich wird als Pixelanzahl innerhalb der Prüfregion angegeben.
Wenn die Größe des gefundenen Objekts geändert wird, wird die Anzahl der Pixel an die
Anzahl der übereinstimmenden Pixel angepasst, die gefunden würde, wenn das gefundene
Objekt dieselbe Größe wie das Referenzobjekt hätte.
Anmerkung
Beim Ändern der Prüfregion wird der Wert für die Anzahl der Pixel im Bereich nicht automatisch
geändert.
10.6
Tool Kantenpixelzähler

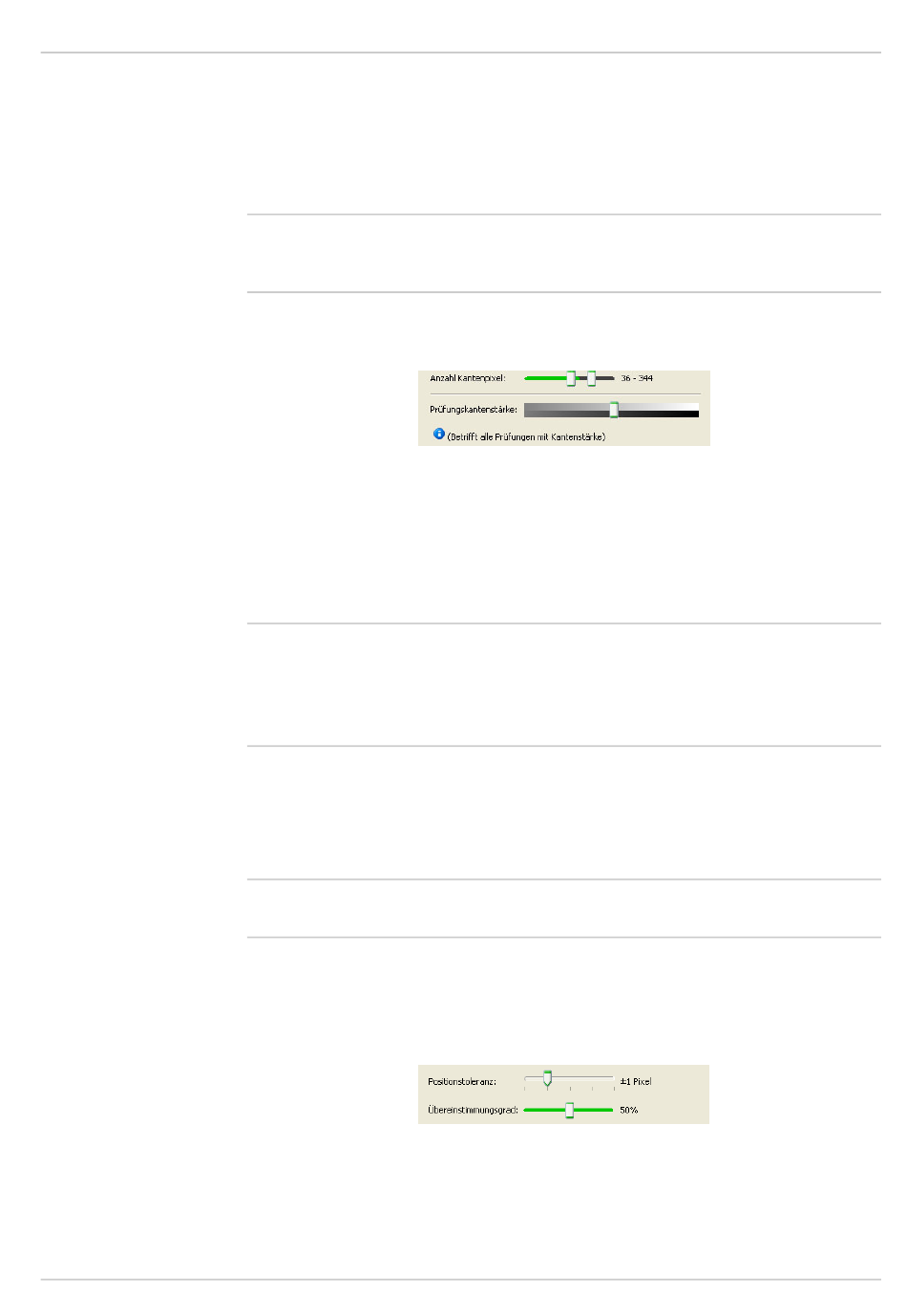

Abbildung 10.11
Kantenpixelzähler
Das Tool Kantenpixelzähler zählt alle Pixel an Kanten und vergleicht diese Summe mit der
Einstellung Anzahl Kantenpixel. Dabei ist die Lage der Pixel unerheblich.
Prüfungskantenstärke
Die Prüfungskantenstärke bestimmt den minimalen Kontrast, der erforderlich ist, damit ein
Pixel als Kante markiert wird. Diese Pixel sind im Referenzbild gelb markiert.
Anmerkung
Die Einstellung Prüfungskantenstärke beeinflusst alle Kantenpixelzähler- und Blob-Prüfungen im
Referenzobjekt.
Die Einstellung Prüfungskantenstärke für Objektprüfungen unterscheidet sich von der Einstellung
Kantenstärke auf der Palette Objektfinder.
Anzahl Kantenpixel
Das Intervall Anzahl Kantenpixel wird als Pixelanzahl innerhalb der Prüfregion angegeben. Wenn
die Größe des gefundenen Objekts geändert wird, wird die Anzahl der Pixel an die Anzahl der
übereinstimmenden Pixel angepasst, die gefunden würde, wenn das gefundene Objekt die-
selbe Größe wie das Referenzobjekt hätte.
Anmerkung
Beim Ändern der Prüfregion wird der Wert für die Anzahl der Pixel nicht automatisch geändert.
10.7
Muster-Tool
Das Prüftool Muster dient zum pixelweisen Vergleich eines Graustufenmusters innerhalb
einer Prüfregion. Pro Referenzobjekt können bis zu 32 Musterregionen konfiguriert werden.
Abbildung 10.12
Musterprüfung
Positionstoleranz
Die Positionstoleranz kennzeichnet den maximalen Positionsversatz zwischen dem Muster
in der Region und dem Referenzbild. Die Toleranz kann auf einen Wert zwischen +-0 bis +-
4 Pixel gesetzt werden.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Bedienung
59
