Verwendung der Toolbox
Die Einstellung Struktur des Blob-Tools zum
Auswählen von Blobs
Anmerkung
Die Kantenpixel an der Kante des Blobs gelten nicht als Teil der Struktur.
10.3.3

Anzahl von Blobs

Die Ergebnisausgabe des Blob-Tools enthält Informationen über die Anzahl der gefundenen
Blobs und kann für Anwendungen verwendet werden, bei denen geprüft werden soll, ob eine
bestimmte Anzahl von Blobs vorhanden ist.
Beispiel: Es muss gezählt und überprüft werden, ob die korrekte Anzahl Kontakte an einem
Netzanschluss vorhanden ist (siehe die folgenden Abbildungen).
Abbildung des Netzanschlusses (rechts)
10.4

Polygon-Tool

Das Polygon-Tool dient zur Suche nach Ecken oder Kanten an einem Objekt. Die Lage der
Ecken wird mit hoher Genauigkeit ermittelt, so dass eine exakte Positionsermittlung von
©SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten

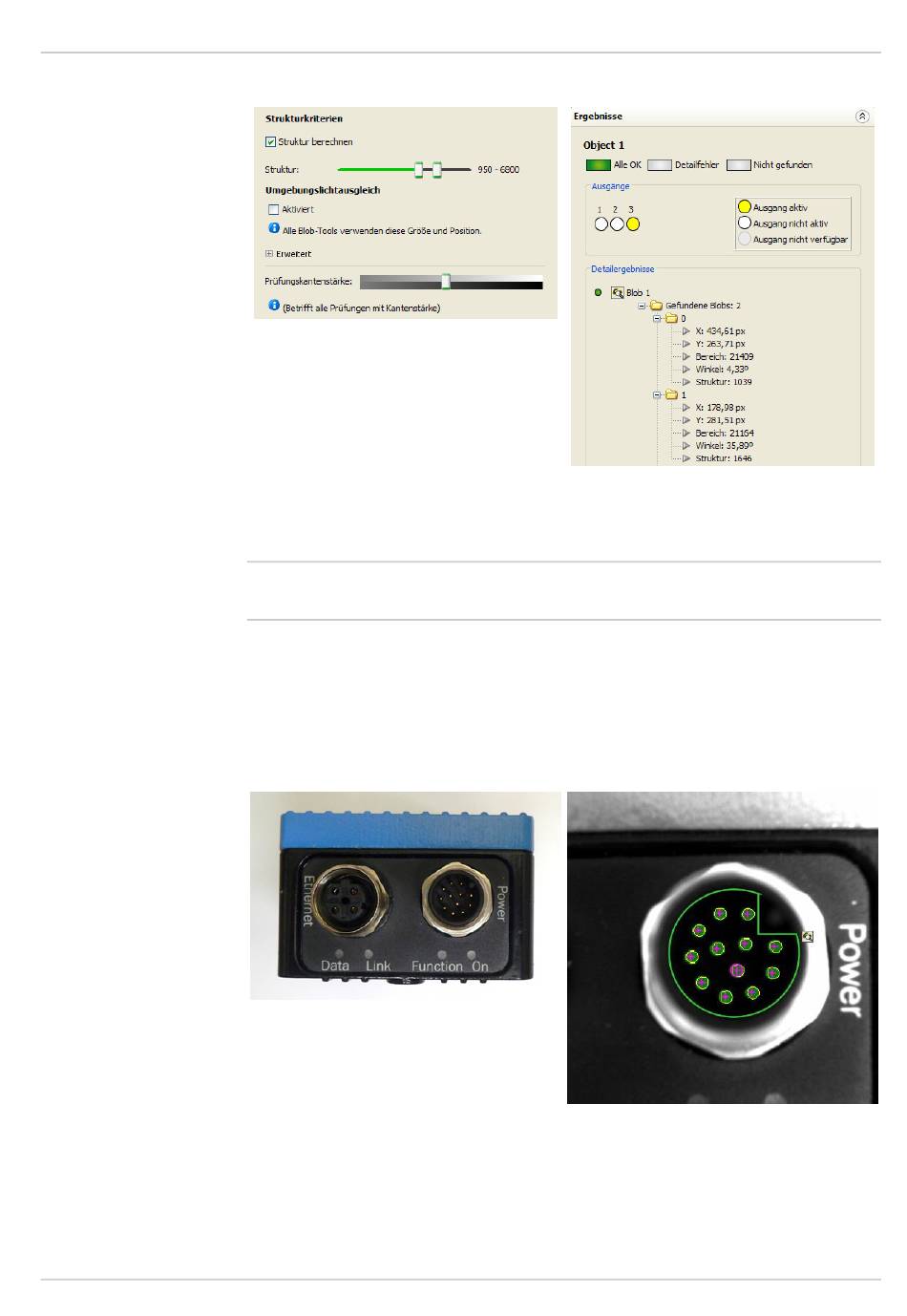

Das Ergebnis des Blob-Tools. Die auf beiden
Seiten klar strukturierten größeren Münzen
(Ergebnis im Bild oben).
